INSTRUCCIONES DE ENSAMBLAJE
Perno
M6x12
AA
x 4
Paso 10: je la repisa lateral izquierda
Fije la repisa lateral izquierda (H) a la fuente inferior (I)
con cuatro pernos M6x12 (AA).
Fije los tres tornillos M6 (II) en la repisa lateral izquierda
(H).
Nota: inserte dos pernos M6x12 (AA) en los oricios
superiores y deje expuestos 5 mm de rosca.
Aditamentos utilizados
Tornillo
M6
II
x 3
Primero
Segundo
Tercero
Cuarto
I
H
10

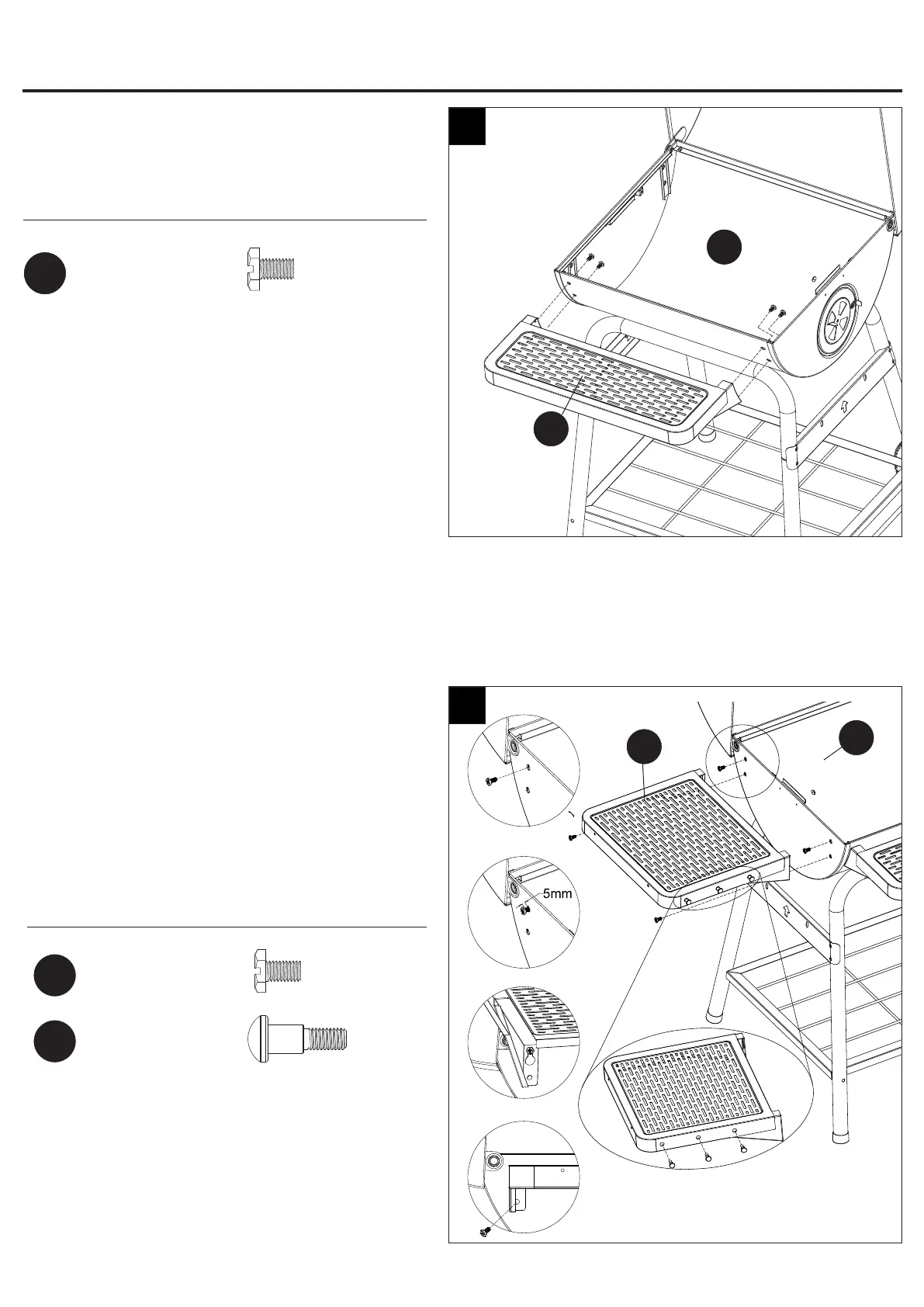

Paso 9: je el estante frontal
Fije el estante frontal (L) a la fuente inferior (I) con
cuatro pernos M6x12 (AA).
Aditamentos utilizados
9
Perno
M6x12
AA
x 4
I
L
