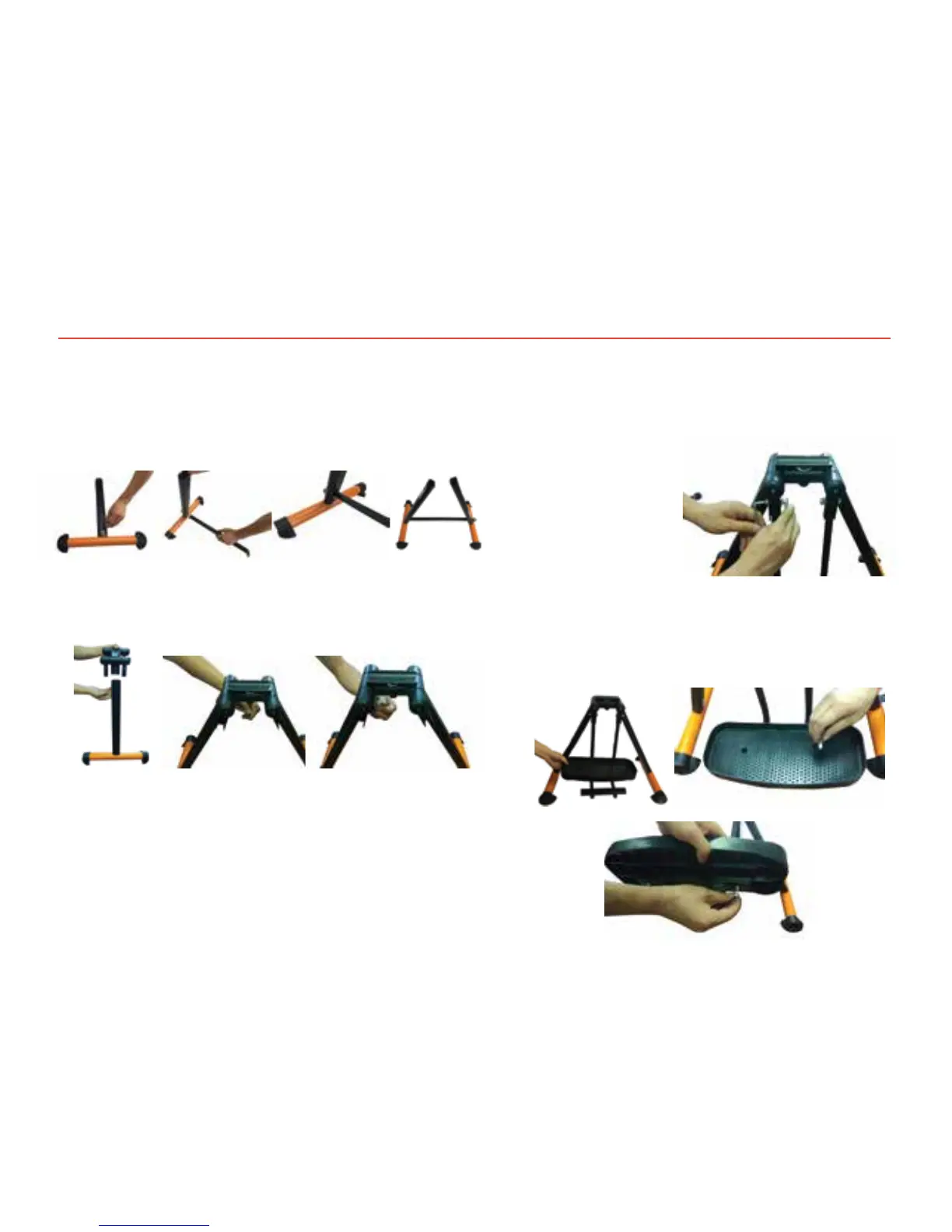

INSTRUCCIONES DE ARMADO
Parte inferior
1. Retire los tornillos de los tubos de soporte (2 y 2A) y ensamble la
barra de acero. Fije con los mismos tornillos que retiró.
2. lntroduzca el bastidor (1) al extremo del soporte posterior (2). Repita
el paso anterior con el lado opuesto y ajuste con los tornillos (12) y
rondanas (18) utilizando Ia llave española y allen.
Nota: Asegurese que el anillo para las Iigas de tensión quede
hacia afuera.
3. lntroduzca los tubos de balanceo (4) en el bastidor (1) (un lado a Ia
vez) y fijelos utilizando los tornillos (13) y rondanas (18) (2 por tornillo),
sujetando con Ia llave Allen y apretando con Ia llave española. Repita
el paso con el lado opuesto.
4. Coloque el pedal antideslizante (13) sobre el contra pedal (5) e
introduzca los tornillos hexagonales (16) de arriba hacia abajo
fijándolos con las tuercas (19) y rondanas (18) usando Ia llave
española. Repita el paso anterior con el otro pedal antideslizante.
