31

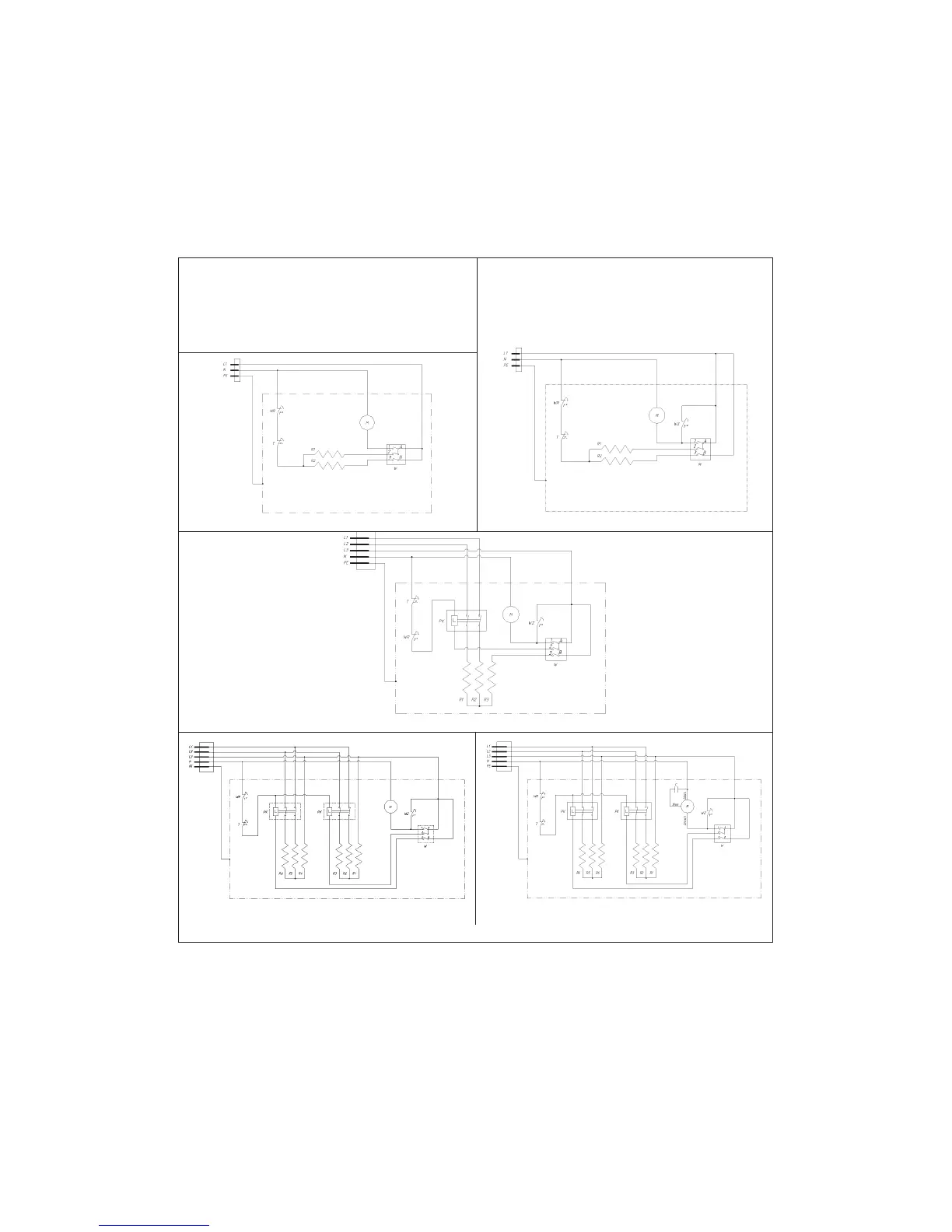

AL SKEMA ELEKTRIKE / BG G 9 / CZ ELEKTRICKÉ SCHÉMA / DE ELEKTRISCHES SCHALTBILD / DK EL-DIAGRAM
EE ELEKTRISKEEM / ES ESQUEMA ELÉCTRICO / FI KYTKENTÄKAAVIO / FR SCHÉMA DE CÂBLAGE / GB WIRING DIAGRAM / GR qx z
[wxz zw{ / HR SHEMA ELEKTRIKE / HU ELEKTROMOS KAPCSOLÁSI SÉMA / IT SCHEMA ELETTRICO / LT ELEKTRIN¥ SCHEMA
LV ELEKTRISK¦ SHMA / NL SCHAKELSCHEMA / NO ELEKTRISK SKJEMA / PL SCHEMAT ELEKTRYCZNY / PT ESQUEMA ELÉTRICO / RO SCHEM§
ELECTRIC§ / RU ˜G£ 9 / SE ELANLÄGGNING / SI ELEKTRINA SHEMA / SK ELEKTRICKÁ SCHÉMA / TR ELEKTRK EMASI
UA G 9 / YU SHEMA ELEKTRIKE /
W – switch
M – motor
WR – temperature limiter
WZ – overheat sensor
T – thermostat
PK – relay
L – coil
R1,R2,R3,R4,R5,R6 – heating elements
2kW 3/3,3 kW
5/9 kW
15 kW
22 kW
