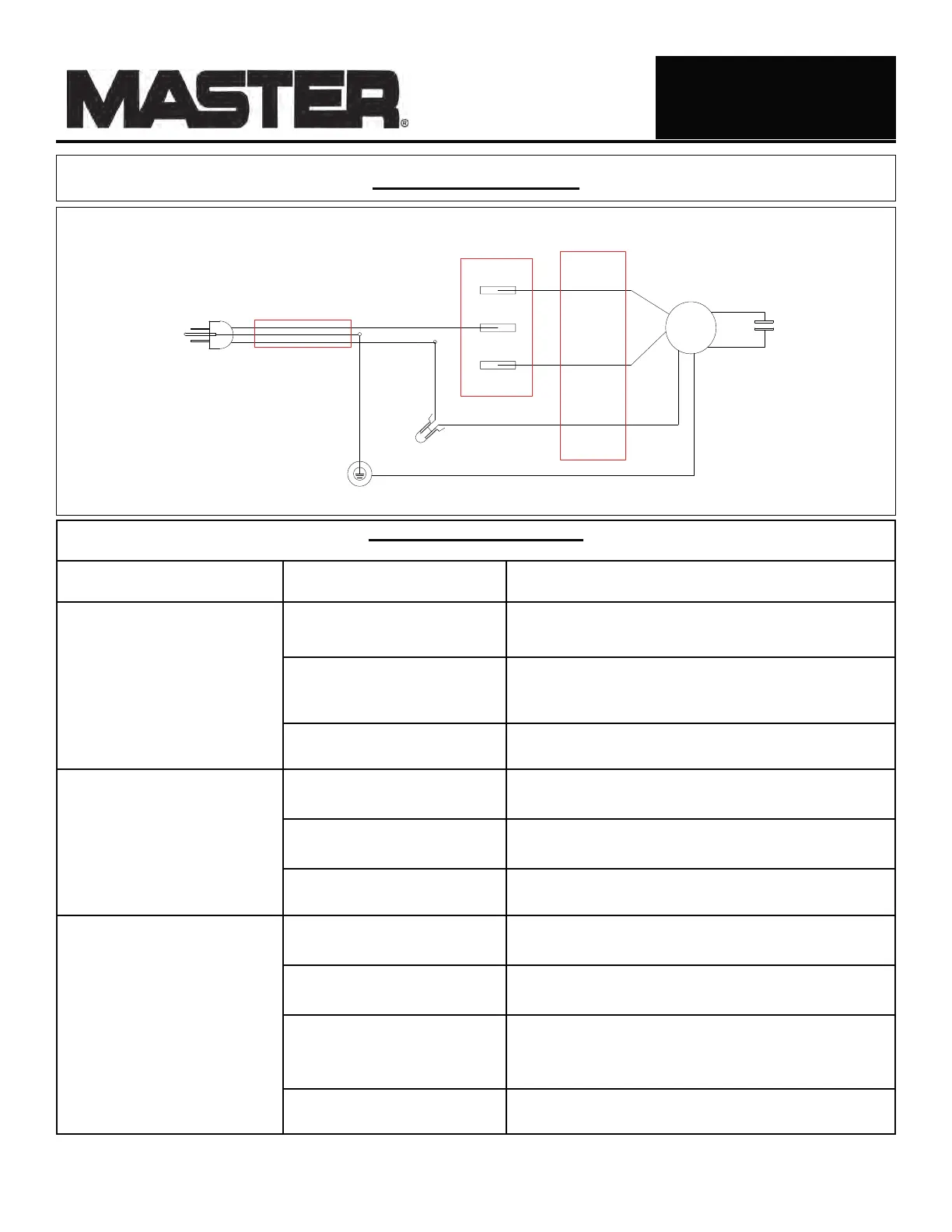

© 2015, Pinnacle Products International, Inc. 5 Manuel d’utilisation du circulateur d’air portable
Schéma de Câblage
VERT
BLANC˄HI˅
ROUGE˄LOW˅
MOTEUR
BLEU
KCD5-3B
CONDENSATEUR
120V/60HZ
NOIR
NOIR
INTERRUPTEUR
D'ALIMENTATION
CORDON
D'ALIMENTATION
VIS DE TERRE
CONNECTEUR
PRISE ÉLECTRIQUE
SUR II
OFF
BLANC
SJT18AWG
VERT
SUR I
Guide de dépannage
Problème Cause probable Action corrective
Le ventilateur ne
fonctionne pas
1. Pas d’alimentation
Inspectez le cordon d’alimentation. S’assurer que l’appareil
soit branché et allumé.
2. Interrupteur
défectueux
Remplacer l’interrupteur d’alimentation (Remarque : Pour
prolonger défectueux la durée de vie de l’interrupteur, il est
recommandé de faire fonctionner le ventilateur d’abord sur
LOW pendant 5 à 10 secondes avant de passer à HIGH).
3. Le moteur bourdonne
Le condensateur est endommagé ou la courroie est trop ten-
due. Changez le condensateur ou desserrez la courroie.
Circulation d’air réduite
1. Poulies ou pales de
ventilateur
Serrez la vis à six pans de poulie Du moteur.
2. Courroie desserrée
ou usée
Voir page 4 pour les instructions de Serrage de
courroie.
3. Le moteur bourdonne
Le condensateur est endommagé ou la courroie est trop ten-
due. Changez le condensateur ou desserrez la courroie.
Bruit excessif (vibration,
Claquement, grincement)
1. Le ventilateur n’est
pas sur une
Éteindre le ventilateur, et déplacer l’unité sur une surface
plane.
2. Courroie ou poulie
desserrée
Serrez la vis à six pans de poulie du moteur. Voir page 4
pour les instructions de serrage de courroie.
3. Les boulons du
moteur ne sont pas
sécurisés
Serrez Les boulons de protection du moteur et les 4 boulons
du moteur.
4. E-clips défectueux
Remplacer les roulements du ventilateur /
E-clips. / Rondelle à ressort ondulée
NE JAMAIS LAISSER UN
VENTILATEUR SANS SURVEILLANCE
PENDANT L’UTILISATION OU
TOUT EN ÉTANT BRANCHÉ SUR
ALIMENTATION
