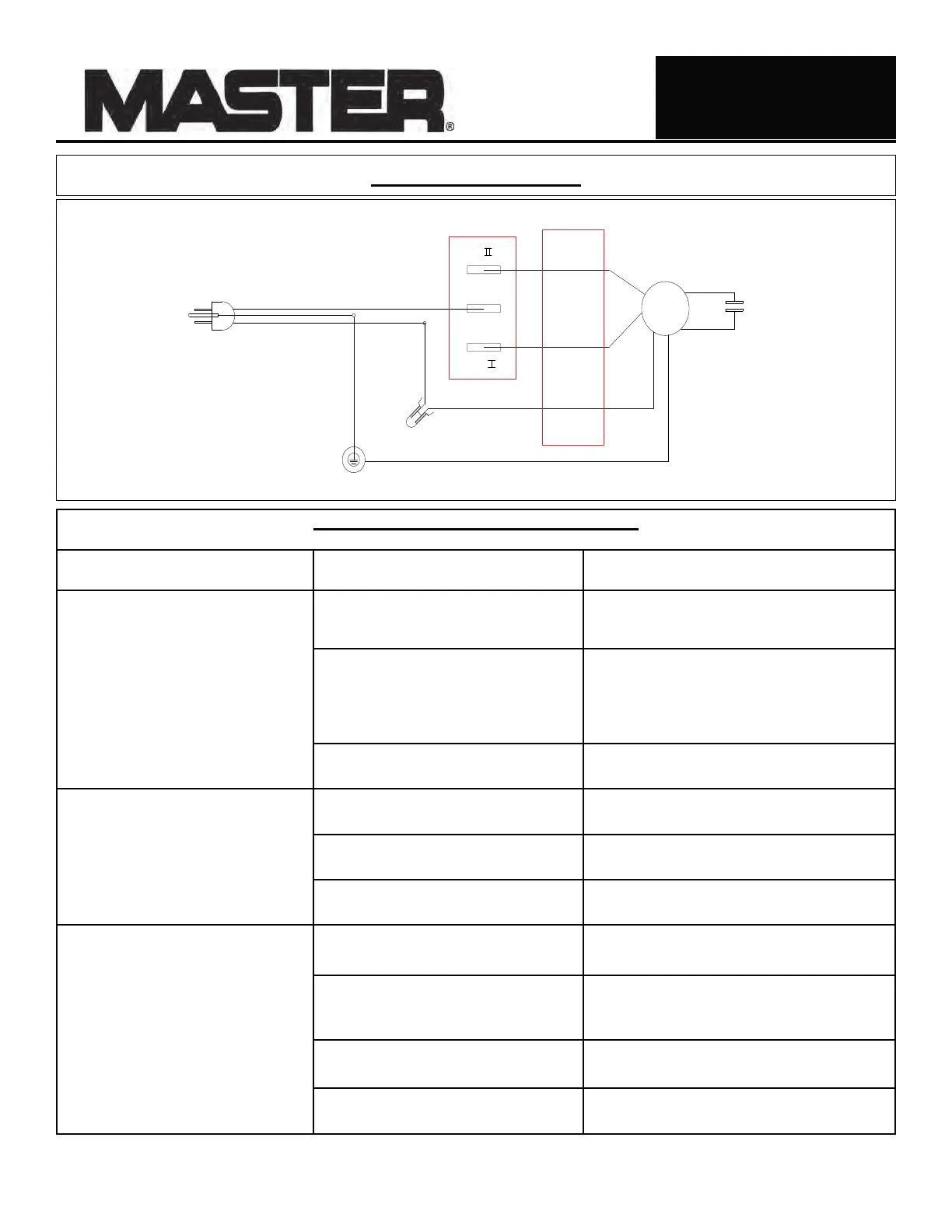

'LDJUDPDGH&DEOHV
VERDE
BLANCO (ALTO)
ROJO˄BAJO˅
MOTOR
AZUL
KCD5-3B
CAPACITOR
120V/60HZ
NEGRO
NEGRO
INTERRUPTOR
DE ENERGÍA
CABLE DE
ENERGÍA
TORNILLO A TIERRA
CONECTOR
ENCHUFE DE
ENERGÍA
ON
ON
OFF
BLANCO
SJT18AWG
VERDE
*XtDGHVROXFLyQGHSUREOHPDV
3UREOHPD 3RVLEOHFDXVD $FFLyQFRUUHFWLYD
El ventilador no funciona
1. No hay energía
Revise si el cable de alimentación está
dañado. Asegúrese de que la unidad esté
conectada y encendida.
2. Interruptor defectuoso
Reemplace el interruptor (Nota: para pro-
longar la vida del interruptor, se reco-
mienda que el ventilador se opere prim-
ero en LOW (baja) por 5- 10 segundos
antes de cambiar a HIGH (alta)).
3. El motor emite un zumbido
Capacitor dañado o banda muy apretada.
Reemplace el capacitor o afloje la banda.
Flujo de aire reducido
1. Poleas o aspa flojas
Apriete el tornillo hexagonal de la polea del
motor.
2. Banda floja o gastada
Vea la página 4 para las instrucciones
sobre apretar la banda.
3. El motor emite un zumbido
Capacitor dañado o banda muy apretada.
Reemplace el capacitor o afloje la banda.
Ruido excesivo (vibración,
golpeteo, chillido)
1. El ventilador no está sobre
piso nivelado
Apague el ventilador y reubique la unidad
en una superficie lisa y nivelada.
2. Polea o banda floja
Apriete el tornillo hexagonal para apretar la
polea del motor. Vea en la página 4 las
instrucciones sobre apretar la banda.
3. Pernos del motor flojos
Apriete los pernos de la cubierta del motor
y los 4 pernos del motor.
4. Broches E defectuosos
Reemplace los cojinetes / broches E del
ventilador / Arandela elástica ondulada
NUNCA DEJE UN VENTILADOR
DESATENDIDO MIENTRAS
ESTÉ FUNCIONANDO O
CONECTADO A UNA FUENTE
DE ALIMENTACIÓN
