Si necesita repuestos o asistencia llame al Servicio al Cliente de Master Plumber Pump, 800-628-9439
Instalación 11

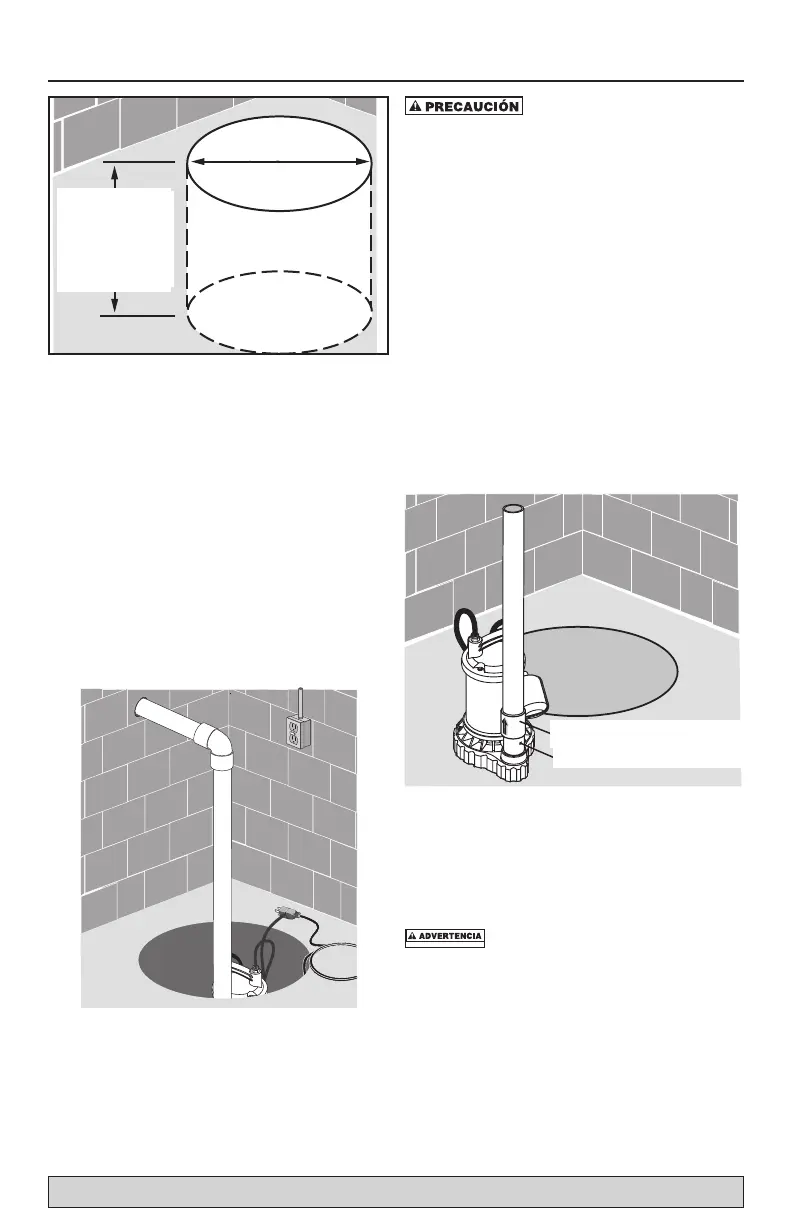

1. Instale la bomba en un foso de recogida con un
diámetro mínimo de 10” (254 mm.) para los modelos
con interruptores verticales y de 14” (356 mm.) para
los modelos con interruptor de flotador anclado. La
profundidad del sumidero debe ser de 16” (406 mm.) para
los modelos anclados y de 10” (254 mm.) para los modelos
con interruptores verticales. Construya el foso de
recogida de losetas, hormigón, acero o plástico. Confirme
los materiales aprobados y la instalación adecuada
requeridos por las normas locales.
2. Instale la bomba en el pozo de manera que el mecanismo
de operación del interruptor tenga el mayor juego
posible.
3. La bomba no debe ser instalada en arcilla, tierra o
superficies arenosas.Limpie y saque las piedritas y grava
del foso de recogida que puedan obstruir la bomba.
Mantenga limpio el filtro de admisión de la bomba.
AVISO No use obturador de juntas de tubería en las tuberías
de plástico. El obturador de juntas de tubería puede dañar el
plástico.
4. Instale la tubería de descarga. Use tuberías de plástico
rígido y envuelva las roscas con cinta sellante de PTFE
para roscas de tubería. Enrosque la tubería en la bomba a
mano, y después apriétela 1-1/2 vueltas.
Riesgo de inundación. Puede
provocar lesiones personales y/o daños materiales. . Si se
utiliza una manguera flexible de descarga, asegúrese de
que la bomba esté bien fijada y no se pueda mover dentro
del sumidero. Si no se fija la bomba debidamente, ésta
se podrá mover, interfiriendo con el interruptor, lo cual
impedirá que la bomba se encienda o se apague.
5. Para reducir el ruido y las vibraciones del motor, se
puede conectar un pedazo corto de caucho de goma
de un diámetro exterior de 47,6 mm (1 7/8”), (por ej.
manguera de radiador) a la tubería de descarga cerca de
la bomba, utilizando abrazaderas adecuadas.
6. Instale una válvula de retención en la línea o una válvula
de retención dentro de la bomba para evitar que el flujo
retroceda a través de la bomba cuando la bomba está
apagada.
AVISO Si su válvula de retención no viene equipada con un
orificio de purga de aire para impedir la creación de bolsas
de aire en la bomba, perfore un orificio de 1/8” (3.2 mm) en
la tubería de descarga, justo por encima del punto en que la
tubería de descarga se atornilla a la descarga de la bomba.
Verifique que el orificio quede debajo de la línea de agua y
de la válvula de retención para impedir la creación de bolsas
de aire.
7. Fuente de Alimentación: La bomba está diseñada para
funcionar con corriente de 115 V., 60 Hz. y requiere un
ramal individual mínimo de 15 amps. Tanto la bomba
como el interruptor vienen con juegos de cordones de 3
conductores con enchufes del tipo de puesta a tierra. El
enchufe del interruptor se enchufa directamente en el
tomacorriente y el enchufe de la bomba se enchufa en el
extremo opuesto del enchufe del interruptor.
Riesgo de choque eléctrico. Puede
provocar choque, quemadura o muerte. Siempre conecte
la bomba a tierra por medio de una masa eléctrica
adecuada, como una tubería de agua conectada a tierra,
una canalización metálica debidamente conectada a tierra,
o un sistema de cable a tierra. No corte la punta redonda
de conexión a tierra.
Check valve
Air lock hole
Sump Pit
Hard Surface –
No Sand, Clay,
Gravel
10” Minimum
with Vertical and
Diaphragm Switch
14” Minimum
with Tethered Switch
13” Min. with
Vertical Switch
18” Min. with
Tethered Switch
15” Min. with
Diaphragm Switch
Mínimo 10” con
interruptor vertical
Mínimo 18” con
interruptor de
flotador
Mínimo 10” con
interruptor vertical
Mínimo 16” con interruptor de
flotador
Pozo de recogida
Superficie dura - sin
arena, arcilla, grava
Aire Lock agujero
Compruebe Valce
