Master SET User Manual

18
21
10
48
62
16
16
Profondeur max. M6x10

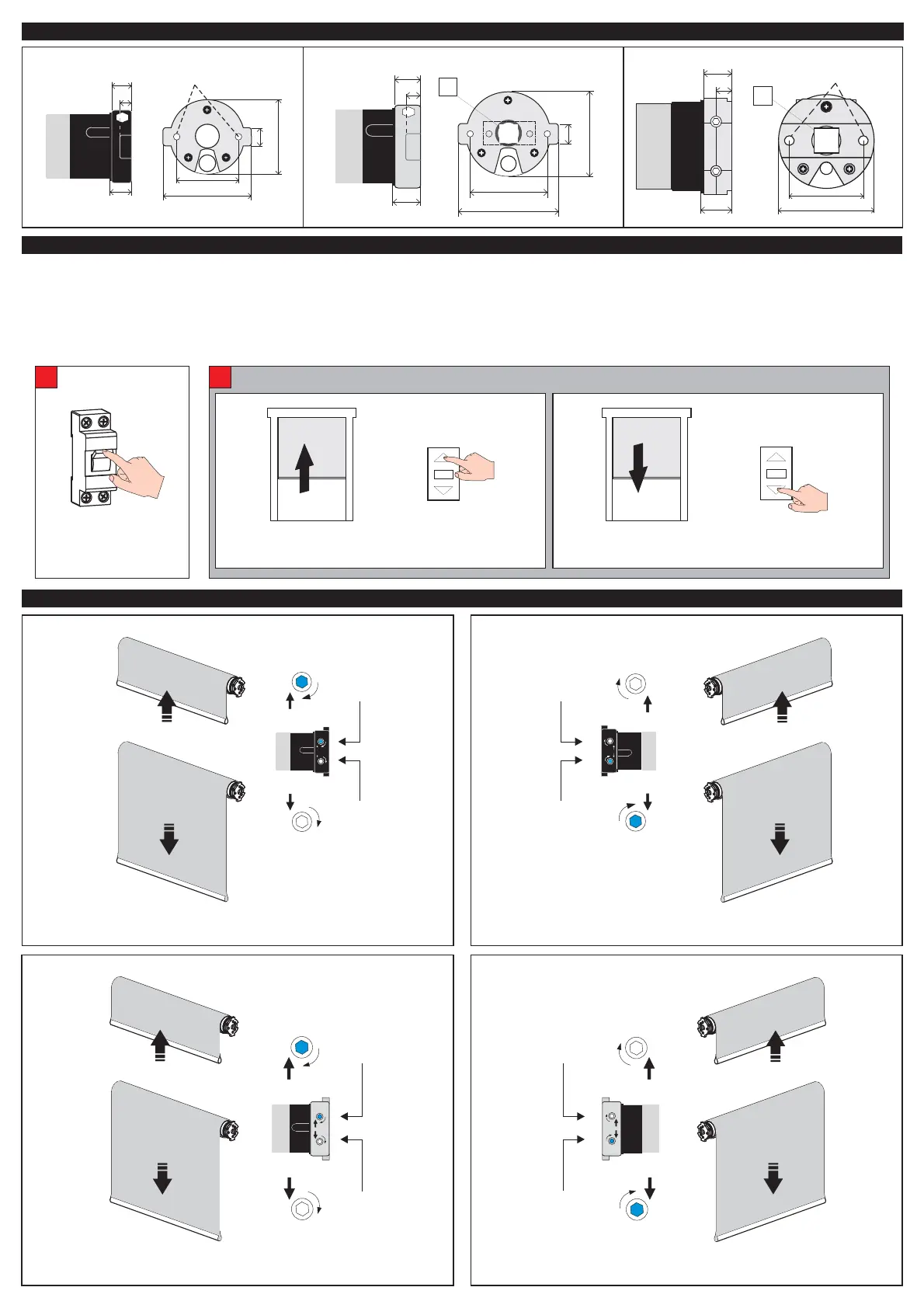

04. COTES TECHNIQUES
METIS
SET
IRO
11
6
14
Profondeur
max. 9
30
50
13 42
Ø12
14
9
17
13
10
10
53
48
63
Ø 12
Quand le moteur est alimenté et n'a pas de télécommande en mémoire, il commande une série de mouvements.
Le moteur sort de la programmation s'il ne reçoit pas une commande radio valable (voir la procédure ci-dessous) dans les 15 secondes après la fin
des 4 mouvements. En outre, il pourra être actionné uniquement à l'aide de la commande manuelle (il sera cependant possible de régler les fins de
course). Si l'on souhaite saisir le premier émetteur, il suffit de couper l'alimentation, d'attendre environ deux secondes et de rétablir l'alimentation. À
présent, la procédure 05 redémarre.
ATTENTION : exécuter la procédure suivante en n'alimentant qu'un moteur à la fois !
05. SAISIR LE PREMIER ÉMETTEUR
Si le moteur effectue 4 mouvements en montée, appuyer sur la
touche MONTÉE de l'émetteur à enregistrer dans la mémoire.
Si le moteur effectue 4 mouvements en descente, appuyer sur la
touche DESCENTE de l'émetteur à enregistrer dans la mémoire.
B
ON
Alimenter le moteur.
A
x4
x4
DANS LES 15 SECONDES...
-
-
-
-
+
+
-
-
-
-
+
+
MOTEUR À GAUCHE
MOTEUR À DROITE
+ +
+
+
-
-
-
+ +
+
+
-
+
+
+
+
+
+
+
+
FIN DE COURSE SUPÉRIEURE
FIN DE COURSE SUPÉRIEURE
FIN DE COURSE INFÉRIEURE
FIN DE COURSE INFÉRIEURE
FIN DE COURSE SUPÉRIEURE
FIN DE COURSE SUPÉRIEURE
FIN DE COURSE INFÉRIEURE
FIN DE COURSE INFÉRIEURE
Si la toile s'enroule derrière le rouleau, les vis de réglage sont inversées : la vis bleue règle le fin de
course inférieure ; la vis blanche règle le fin de course supérieure.
Si la toile s'enroule derrière le rouleau, les vis de réglage sont inversées : la vis bleue règle le fin de
course inférieure ; la vis blanche règle le fin de course supérieure.
Si la toile s'enroule derrière le rouleau, les vis de réglage sont inversées : la vis bleue règle le fin de
course supérieure ; la vis blanche règle le fin de course inférieure.
Si la toile s'enroule derrière le rouleau, les vis de réglage sont inversées : la vis bleue règle le fin de
course supérieure ; la vis blanche règle le fin de course inférieure.
Vis BLEUE
Vis BLEUE
Vis BLEUE
Vis BLEUE
Vis BLANCHE
Vis BLANCHE
Vis BLANCHE
Vis BLANCHE
METIS
06. COMMENT RÉGLER LES FINS DE COURSE
MOTEUR À GAUCHEMOTEUR À DROITE
SET
