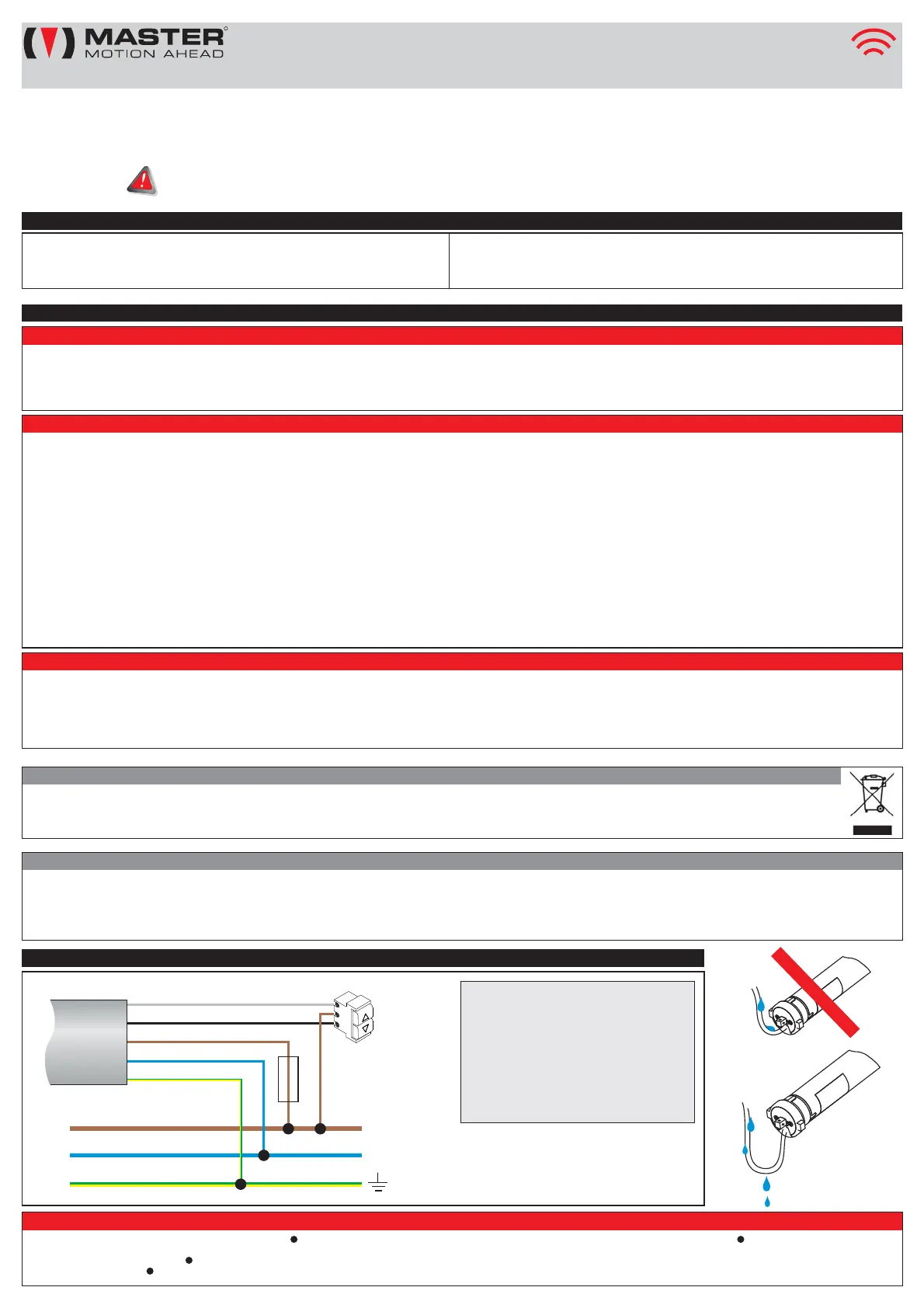

02. WICHTIGER HINWEIS

Stromversorgung: 120 oder 230 Vac, 50/60 Hz

Frequenz: 433.42 MHz

Speicherbare Sender: 15 (einschl. Funksensoren)

Speicherbare Sonnensensoren: 1

Speicherbare Windsensoren: 4

Betriebszeit: 120 Sekunden

Reichweite (geschätzt): 100 m im Freien, 20 m in Gebäuden

01. TECHNISCHE EIGENSCHAFTEN

Sehr geehrter Kunde, wir danken Ihnen für den Kauf eines Produkts von MASTER. Dieses Handbuch beschreibt die für die korrekte Installation der Produkte SET, METIS und IRO erforderlichenArbeitsgänge.

Die Motoren mit mechanischem Endschalter der Serien SET, METIS und IRO sind für den Antrieb der wichtigsten Rolloarten geeignet. Die technischen Daten des Motors sind auf dem auf dem Motorrohr

angebrachten Etikett angegeben. Diese Vorrichtungen sind nicht für den Dauereinsatz konzipiert. Jede andere als die in diesem Handbuch vorgesehene Verwendung des Produkts ist unsachgemäß und

verboten und führt zum Erlöschen der Garantie und entbindet den Hersteller von jeglicher Haftung. Montage und Installation des Produkts dürfen ausschließlich von einem qualifizierten Techniker durchgeführt

werden. NachAbschlussder Installation müssen alle dem Produkt beiliegenden Handbücher dem Endkunden übergeben werden, der sie für das spätere Nachschlagen aufbewahren muss.

SET METIS IRO

Rohrmotoren mit mechanischem Endschalter und integriertem Funkempfänger

rev04.2 28.03.18

Eine falsche Installation kann zu schweren Verletzungen führen. Diese Anleitung für die zukünftige Wartung und Entsorgung des Produkts aufbewahren. Alle Installations-, Anschluss-,

Programmierungs- und Wartungsarbeiten am Produkt dürfen nur von einem qualifizierten und kompetenten Techniker unter Beachtung der Gesetze, Vorschriften, lokalen Bestimmungen und der in

diesem Handbuch enthaltenenAnleitungen durchgeführt werden. Die elektrische Verkabelung muss den geltenden CEI-Normen entsprechen. Die Herstellung der endgültigen elektrischenAnlage ist

gemäß den Bestimmungen des Ministerialerlasses 37/2008 ausschließlich dem Elektriker vorbehalten. Bestimmte Anwendungen erfordern die „Totmann“-Steuerung und können den Einsatz von

Funksteuerungen ausschließen oder besondere Sicherheitsmaßnahmen erfordern Um potentiellen Gefahrsituationen vorzubeugen, ist der Betriebszustand des Rollos regelmäßig zu überprüfen.

● ●

●

02.1 WARNHINWEISE FÜR DIE SICHERHEIT

Prüfen, dass die Verpackung intakt ist und während des Transports nicht beschädigt wurde. Starke Stöße und die Verwendung von ungeeignetem Werkzeug können dazu führen, dass die äußeren oder

inneren Teile des Motors beschädigt werden Es ist verboten, den Motor anzubohren oder in irgendeiner Weise abzuändern. Ohne Genehmigung des Herstellers keine Änderungen oder

Auswechslungen von Teilen vornehmen. Das Netzkabel nicht für das Handling des Motors verwenden. Wenn das Netzkabel beschädigt wird, darf das Produkt nicht verwendet werden. Nicht

versuchen, das Stromkabel zu ersetzen. Die zur Fertigstellung der Installation erforderlichen Schrauben dürfen nicht mit dem Motor in Berührung kommen. Der Motor muss eine für die angewandte

Last ausreichende Leistung haben (die Daten auf dem Typenschild des Motors prüfen). Einige Programmierungs- und/oder normale Betriebsphasen nutzen die mechanischen Haken des Rollos. Es

ist unentbehrlich, den Motor mit dem für die Anwendung am besten geeigneten Drehmoment zu wählen, wobei die tatsächliche Zugkraft des Rollos zu berücksichtigen ist und übermäßig starke Motoren

zu vermeiden sind. Wickelrollen mit einer Mindestdicke von 10/10 verwenden. Auf der Wickelrolle rechts und links 1-2 mm Spielraum lassen. Überprüfen, dass die Schleppriemenscheibe und der

Adapterkranz die gleiche Form und Größe wie die verwendete Wickelrolle haben. Adapter, Halterungen und verschiedene Zubehörteile für den Motor müssen ausschließlich unter den im MASTER-

Katalog enthaltenen Teilen gewählt werden. Wenn das Produkt in einer Höhe von weniger als 2,5 m vom Boden oder einer anderen tragenden Fläche entfernt installiert wird, ist es notwendig, die

beweglichen Teile mit einerAbdeckung gegen versehentlichen Kontakt zu schützen. Der Zugang zu Wartungszwecken muss jedoch gewährleistet sein. Das Netzkabel muss so verlegt werden, dass

es nicht mit beweglichen Teilen in Berührung kommt. Erfolgt die Installation im Freien, ist das Kabel in einem Schutzrohr zu verlegen. Wenn eineAnlage mit mehreren Funkgeräten ausgestattet ist, darf

der Abstand zwischen denselben nicht unter 1,5 m liegen. Das Produkt nicht in der Nähe von Oberflächen aus Metall installieren Die Tasten in Sichtweite des Rollos, aber nicht in der Nähe seiner

beweglichen Teile positionieren. Die Tasten in einer Höhe von mehr als 1,5 m über dem Boden positionieren. Die Motoren sind für den Einsatz in Wohnumgebungen bestimmt; es ist eine maximale

Dauerbetriebszeit von 4 Minuten vorgesehen. Während des Betriebs erreicht der Motorkörper hohe Temperaturen: Vorsicht! Der Motor ist intern mit einer selbstrückstellenden Schutzvorrichtung

ausgestattet, die den Motor im Falle einer Überhitzung stoppt. Der Motor kehrt auf den normalen Betrieb zurück, wenn seine Temperatur unter die Sicherheitsgrenze sinkt (normalerweise 5 bis 10

Minuten). Der Motor muss so installiert werden, dass er nicht mit Flüssigkeiten in Berührung kommt, und auf jeden Fall in einer vor Witterungseinflüssen geschützten Position. Das Antennenkabel

führt Netzspannung. Es ist verboten und gefährlich, das Antennenkabel durchzuschneiden. Wenn das Antennenkabel beschädigt ist, ist das Produkt auszutauschen. Zu Ihrer Sicherheit ist es

verboten, sich in der Nähe der angetriebenenAufwickelrolle aufzuhalten.

● ●

●● ●

● ●

●● ●

●

●●

●

●●

● ●

●

● ●

●●

02.2 WARNHINWEISE FÜR DIE INSTALLATION

Das Produkt ist nicht für den Gebrauch seitens Personen (einschließlich Kinder) mit körperlichen, geistigen oder sensoriellen Behinderungen oder mit ungenügender

Erfahrung/Kompetenz bestimmt, es sei denn, der Gebrauch erfolgt unter Beaufsichtigung durch eine für deren Sicherheit verantwortliche Person oder sie werden für den Gebrauch der

Maschine geschult. Vor der Bedienung des Rollos prüfen, dass sich keine Personen oder Gegenstände in dem von der Rollobewegung betroffenen Bereich befinden. Die Automation

während der Bewegung überprüfen und dafür sorgen, dass Personen sich bis zum Ende der Bewegung in einem sicheren Abstand aufhalten. Kindern nicht erlauben, mit dem Gerät und

den feststehenden Bedienvorrichtungen zu spielen. Die portablen Steuervorrichtungen (Fernbedienungen) für Kinder unzugänglich verwahren. Das Rollo nicht während

Wartungsarbeiten (z.B. Fensterreinigung usw.)betätigen. Bei der automatischen Steuervorrichtung ist der Motor von der Versorgungsleitungzu trennen.

● ●

02.3 WARNHINWEISE FÜR DEN GEBRAUCH

433,42 MHz

MASTER verwendet recyclefähiges Verpackungsmaterial. Entsorgen Sie die Materialien am Ende des Lebenszyklus des Produkts gemäß den in Ihrem Land geltenden Vorschriften in den

entsprechenden Behältern. Wenn Sie Installateur sind und eine große Anzahl dieser Motoren verwenden, informieren Sie sich bei Ihrem Händler oder dem Unternehmen über die Möglichkeit,

die Motoren in „Nestverpackung“ zu erhalten, eine umweltfreundliche Wahl, die Abmessungen und Verschwendung durch eine erhebliche Reduzierung der Menge an Verpackungsmaterial

begrenzt. Dieses Produkt kann umweltbelastende und gesundheitsgefährdende Stoffe enthalten. Es ist strikt verboten und gefährlich, das Produkt mit dem Hausmüll zu entsorgen.

Wir achten die Umwelt

FÜR DIE KORREKTE INSTALLATION WIRD EMPFOHLEN, DIESES HANDBUCH ZU LESEN.

Der Hersteller haftet nicht für eventuelle Schäden, die auf einen unsachgemäßen, falschen oder unvernünftigen Gebrauch

zurückzuführen sind.

Es ist ratsam, die Funksysteme nicht in Umgebungen mit starken Interferenzen (zum Beispiel in der Nähe von Polizeistationen, Hafenanlagen, Flughäfen, Banken usw.) zu verwenden.

Vor der Installation eines jeglichen Funksystems ist auf jeden Fall ein technischer Lokalaugenschein empfehlenswert, um eventuelle Störquellen zu bestimmen. Funksysteme dürfen nur dort verwendet

werden, wo eventuelle Störwellen oder Betriebsstörungen des Senders oder Empfängers keinen Risikofaktor darstellen, oder wenn dieser Risikofaktor durch geeignete Sicherheitssysteme eliminiert

wird. Die Anwesenheit von auf der gleichen Sendefrequenz arbeitenden Funkvorrichtungen kann mit dem Funkempfänger der Vorrichtung interferieren und die Reichweite des gesamten

Funksystems sowie die Funktionalität derAnlage einschränken.

(433.42 MHz)

Anmerkungen zu den Funksystemen

03. STROMANSCHLUSS

L (Phase)

N (Neutral)

Grau

Braun

Blau

Gelb/Grün

Schwarz

Manuelle Steuerung

(Optional)

Nur Totmann-Tasten

verwenden

Motorkabel

Sicherung 3,15A

Die Anschlüsse bei unterbrochener Stromversorgung herstellen. Prüfen, dass die Versorgungsleitung nicht von für die Beleuchtung vorgesehenen Stromkreisen abhängig ist. In der Stromversorgungsleitung muss

eine Überlastungsschutz- oder Differentialschutzvorrichtung installiert werden. An der Versorgungsleitung muss eine Trennvorrichtung mit Überspannungskategorie III, d.h. einemAbstand zwischen den Kontakten von

mindestens 3,5 mm, eingefügt werden. Das Produkt bietet keinen Schutz gegen Überlast oder Kurzschluss. An der Versorgungsleitung ist ein für die Last geeigneter Schutz vorzusehen, wie z.B. eine Sicherung mit
