ISTRUZIONI PER L’USO FLANGIATUBO E SVASATUBO IDRAULICO
Nota : Il tubo di rame per essere flangiato o svasato deve essere tagliato diritto e pulito. Utilizzare uno
strumento adatto per tagliare tubi di rame . * L’estremità del tubo deve essere pulita sia all’interno che
all’esterno.
1. Aprire la valvola di scarico ruotando
in senso antiorario. Tenere il giogo
e ruotare il cilindro idraulico fino
all’ultimo giro. (Rif. Fig. 1)
2. Posizionare la matrice delle
dimensioni correttee
il tubosul gruppo
giogo. L’estremita;
del tubo deve
essere posizionata
seguenda la figura 2 nel caso si voglia falngaire o svasare il tubo stesso. (Rif. fig. 2)
3. Stringere la maniglia “ T” (ruotare in senso orario) per bloccare le matrici e il tubo sul giogo. Quando si
effettua la svasatura, inserire l’adattatore della dimensione corretta sull’estremità del pistone. Quando si
effettua una flangia, inserire l’adattatore a forma di cono. (Rif. fig. 3)
4. Chiudere la valvola di scarico ruotando in senso orario. Quando si effettua una svasatura, tenere il giogo
e ruotare in senso orario ilcilindro idraulico avanzando l’ adattatore quanto più vicino alla matrice
possibile, senza inserire nel tubo. Quando si effettua una flangia, ruotare in senso orario il cilindro
idraulico avanzando l’adattatore fino ad impegnare il tubo (Rif. fig. 4)
5. Lentamente pompare la maniglia. Come il pistone avanza, assicurarsi che l’adattatore entri
uniformemente nel tubo. Continuare a pompare fino a quando la pompa fa resistenza e la flangia grande
dell’ adattatore pressare raggiunge la matrice o quando l’ adattatore a cono è impegnato con la matrice.
Smettere di pompare, la flangia o la svasatura è completa. (Rif. fig. 5)
6. Aprire la valvola di sicurezza, NON allentare la maniglia a “T.” Tenere il giogo e ruotare il cilindro idraulico
in senso orario fino quando l’adattatore sia completamente disimpegnato dalla matrice. Allentare la
maniglia a “T” (girare in senso antiorario) e rimuovere matrice e tubo dal giogo. (Rif. Fig. 6. )

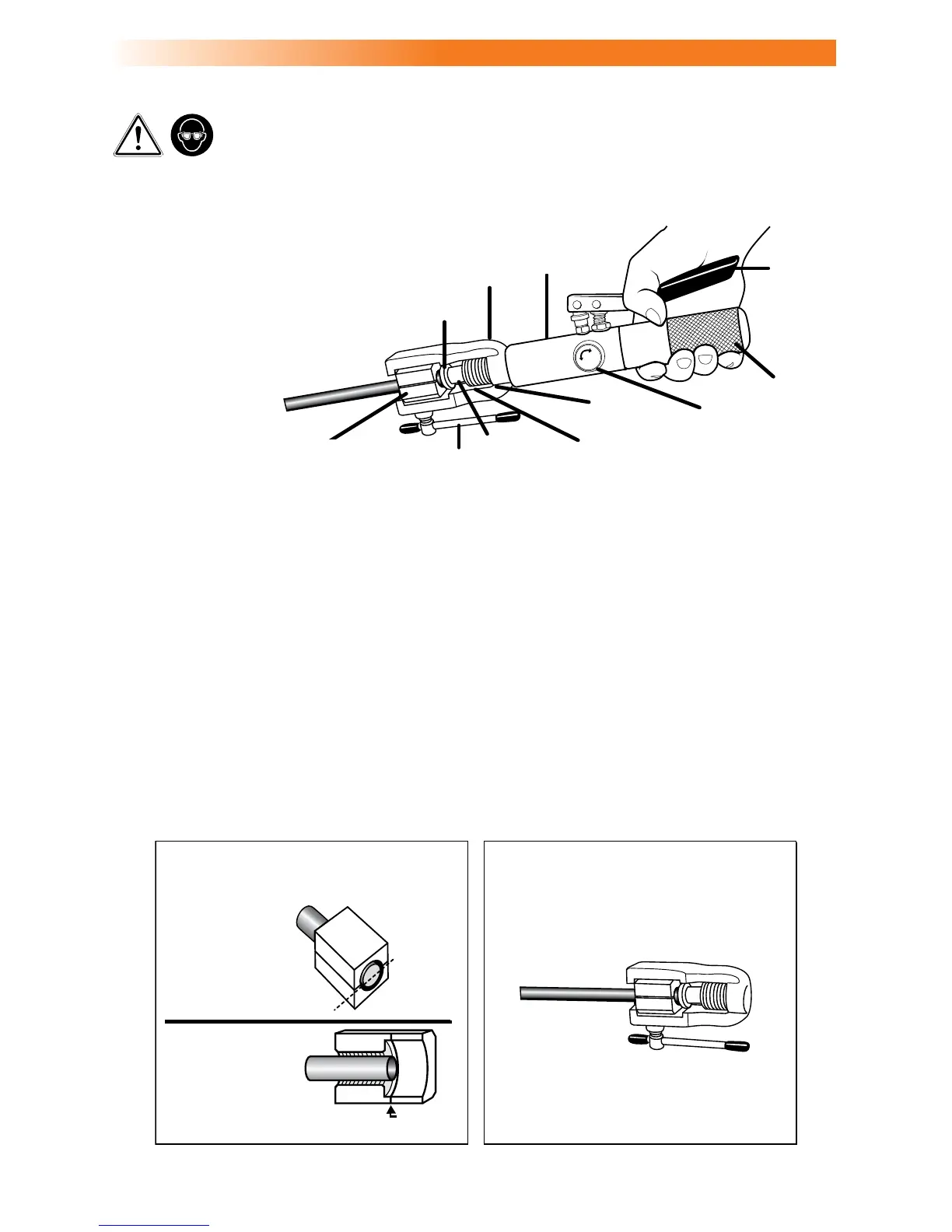

FIGURE 2
Insert the tube between the die blocks
as shown.
When swaging,
position tube even
with the end of the
die blocks.
When flaring,
position tube even
with line "guide"
on die block bore.
FIGURE 3
Insert and tighten the dies and tubing
into the yoke. It is important to securely
fasten the die blocks.
Securely fasten die blocks by turning the
"T" handle clockwise.
Swaging
Position
Line
"Guide"
FIGURA 2
Inserire il tubo tra le matrici come mostrato:
Quando si vuole
svasare
posizionare il tubo
alla fine delle
matrici
Quando si vuole
flangiare
Posizionare il tubo
sulla linea guida
delle matrici
Posizione
di
svasatura
Linea
Guida
FIGURA 3
Inserire e stringere le matrici e il tubo nel
giogo. E’ importante di serrare bene le
matrici.
Assicurarsi della corretta chiusura
stringendo la maniglia “T” in senso orario.
Italiano
OPEN
CLOSE
Adapter
Yoke
"T" Handle
Piston
Handle
Die
Blocks
Relief
Valve
Hydraulic
Cylinder
Yoke
Base
Cylinder
Thread
End Cap
Maniglia
Tappo
Valvola di
sicurezza
Base del
giogo
Filettatura del
cilindro
Pistone
Maniglia “T”
Cilindro
idraulico
Giogo
Adattatore
Matrici
Attenzione!
Indossare Occhiali di Sicurezza
