7www.mastercool.com
Lubrifier le filetage de la poignée en T, de
l’étrier/cylindre hydraulique si besoin.
De temps en temps, nettoyer
l’intérieur des matrices avec
une brosse pour enlever
tout débris, s’assurant
ainsi d’un bon blocage
du tube pendant le travail.

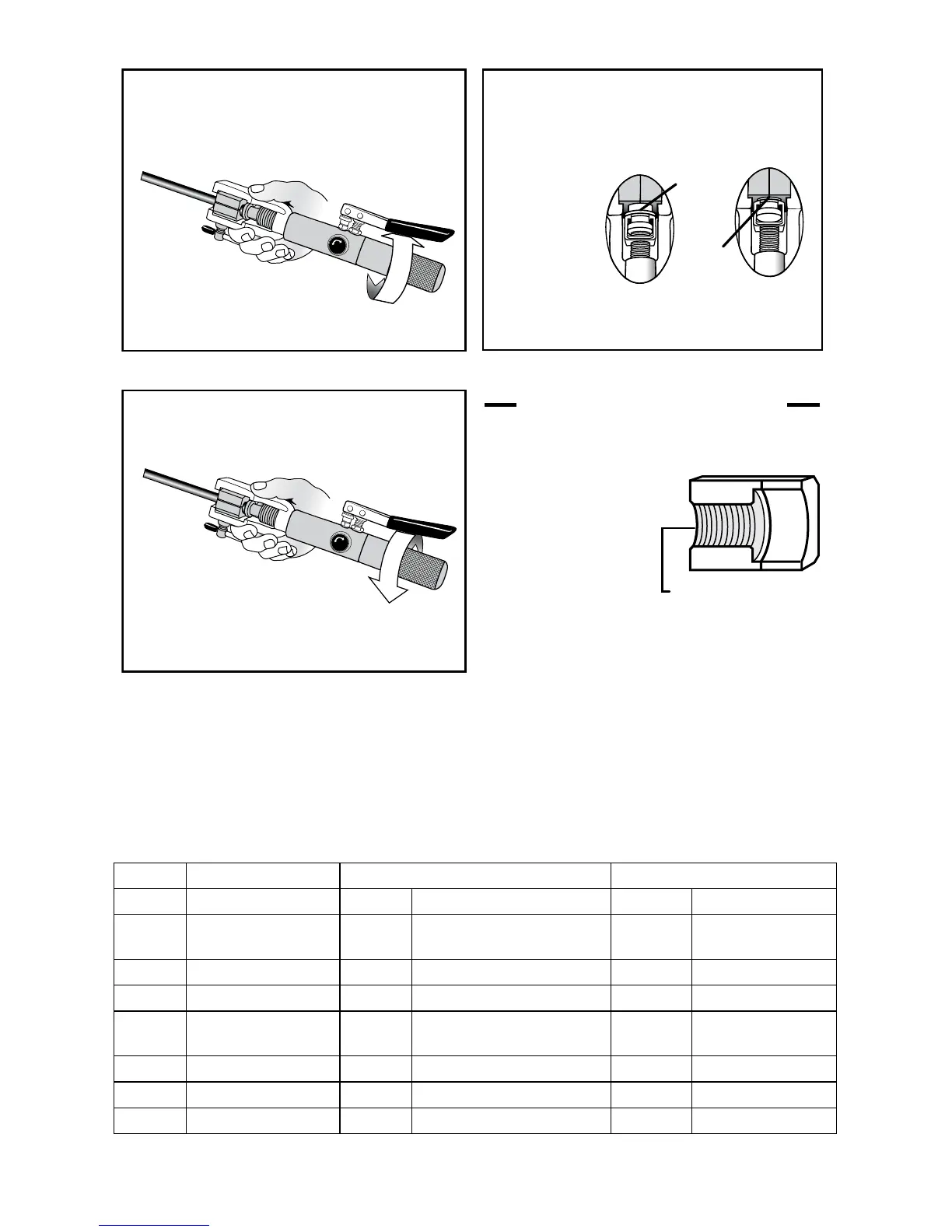

Tenir l’étrier et tourner le cylindre hydraulique dans le
sens d’une aiguille de montre pour avancer l’adaptateur
d’évasement jusqu’à ce que son côté avant soit à niveau
avec les matrices. L’adaptateur de dudgeon devra être
engagé dans le tube.
En tournant le cylindre, l’adaptateur se dirige vers
la matrice.
Avec la soupape de sécurité bien fermée, commencer à
pomper le levier. Continuer à pomper jusqu’à ce que le
bord de l’adaptateur touche la matrice.
Bien serrer
l'ensemble
matrices en
tournant la
poignée en
"T" dans le
sens d'aiguille
de montre.
Tenir l’étrier et tourner le cylindre hydraulique contre le
sens d’aiguille de montre pour enlever l’adaptateur
des matrices.
NE PAS dévisser la poignée en T jusqu’à ce que
l’adaptateur soit hors des matrices. Une certaine
résistance pendant la rotation est normale.
Position
initiale
Position
terminale
Instructions d’entretien
OPEN
CLOSE
OPEN
CLOSE
Filetage des matrices
DESSIN 6
*
VERIFICATION D’HUILE
*
A noter que la vérification n’est nécessaire qu’en occurrence de traces d’huiles qui pourraient suggérer une
fuite.
Vérifier le niveau d’huile hydraulique. Ceci ce fait en dévissant la partie arrière du cylindre. Tourner la partie texturée
contre l’aiguille de montre jusqu’à ce qu’elle sorte. A tenir l’outil de façon verticale, le capuchon du réservoir d’huile vers
le haut. Enlever le capuchon. Si le piston est en position rétractée, le réservoir doit être plein d’huile. Si besoin, ajouter de
l’huile. Utiliser de l’huile hydraulique avec une viscosité d’environ 46. Remettre le capuchon et la partie arrière métallique.
Adaptateurs d’évasement Jeux de matrices d’évasement
Réf. Déscription Part# Description
71700-A
Pompe pour dudgeon-
ner et évaser
71700-04
Adaptateur d’évasement 1/4”
71700-104
Jeu de matrices 1/4”
71700-B
Ensemble étrier
71700-05
Adaptateur d’évasement 5/16”
71700-105
Jeu de matrices 5/16”
71700-01
Cône (45˚)
71700-06
Adaptateur d’évasement 3/8”
71700-106
Jeu de matrices 3/8”
71700-PB
Mallette plastique
moulée
71700-08
Adaptateur d’évasement 1/2”
71700-108
Jeu de matrices 1/2”
71700-10
Adaptateur d’évasement 5/8”
71700-110
Jeu de matrices 5/8”
71700-12
Adaptateur d’évasement 3/4”
71700-112
Jeu de matrices 3/4”
71700-14
Adaptateur d’évasement 7/8”
71700-114
Jeu de matrices 7/8”
