Lubrique las estrias de la palanca "T" y de el yugo,
tambien las estrias del cilindro hidràulico con grasa EP
tanto como sea necesario.
Limpie periòdicamente las
estrias internas de los dados
con un cepillo, para retirar
cualquier residuo,
asegurando asi una
buena sujecciòn cuando
esté abocinando ò moldeando.

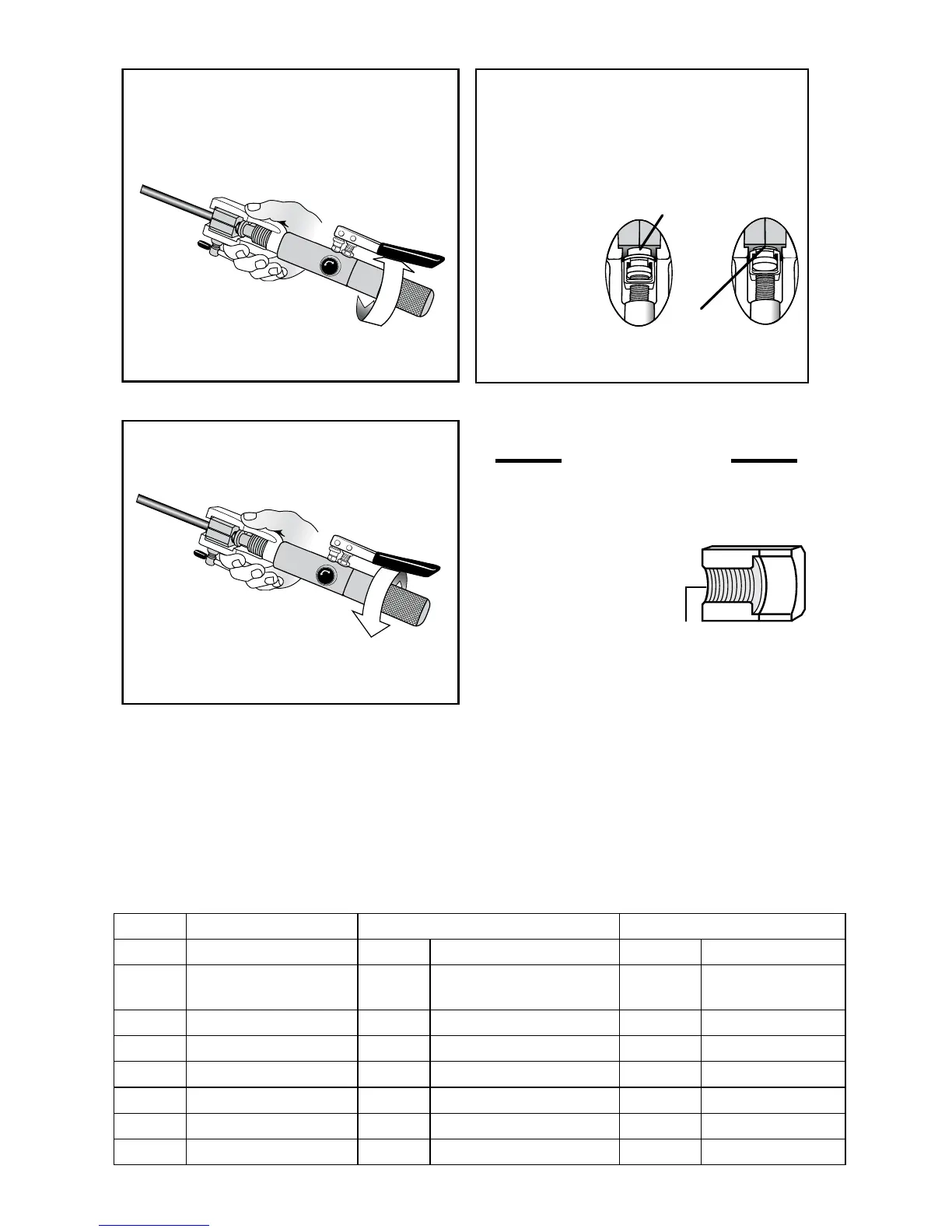

Sostenga el yugo y gire el cilindro hidràulico en sentido
de las manecillas del reloj, para adelantar el adaptador
de moldear hasta que el frente del adaptador esté
nivelado con los dados. El adaptador para abocinar deve
de estar metido en el tubo.
Cuando usted gire el cilindro, el adaptador se desplazarà
hacia el dado.
Con la vàlvula de alivio seguramente cerrada,comience
a bombear el mango, continue bombeando hasta que
el borde de el adaptador encuentre el dado.
Sostenga el yugo, y gire el cilindro hidràulico al contrario
del setido de las manecillas del reloj, para retirar el
adaptador de los dados.
NO afloje la palanca "T" hasta que el adaptador esté
fuera de los dados. Si se presenta alguna resistencia
al aflojar el cilindro, es normal.
Posiciòn de
Comenzar
Posiciòn de
Finalizar
INSTRUCCIONES
DE MANTENIMIENTO
OPEN
CLOSE
OPEN
CLOSE
Estrias en
el Dado
FIGURA #6
Sujete seguramente
los dados, girando
la palanca "T" en
el sentido de las
manecillas del reloj.
*
REVISION DEL ACEITE
*
Por favor note que la revisiòn del aceite solamente deve de hacerse si hay algùn vestigio ò rastro de aceite
encontrado , sugiriendo algun tipo de escape ò filtraciòn.
Revise el nivel del aceite hidràulico. El aceite hidràulico puede ser revisado desenroscando la parte trasera del cilindro
hidràulico. Gire el extremo de la tapa (parte redonda texturada bajo el mango de bombeo) en sentido contrario a las ma-
necillas del reloj, hasta que sea separada de la parte principal del cilindro. Sostenga la herramienta en posiciòn vertical
con el depòsito de caucho hacia arriva . Retire el pequeño tapòn del extremo del depòsito,con el pistòn completamente
replegado, el aceite hidràulico deve llenar el deposito. Agregue aceite hidràulico si es necesario. Use aceite hidràulico con
una viscocidad de 46. Coloque de nuevo el tapòn en el depòsito de caucho y luego la tapa del cilindro.
ADAPTADORES PARA MOLDEAR JUEGO DE DADOS PARA MOLDEAR
Parte # Descripciòn Parte # Descripciòn
71700-A
Bomba hidràulica para
Moldear y Abocinar
71700-04
1/4” Adaptador para Moldear
71700-104
1/4” Juego de Dados
71700-B
Yugo Ensamblado
71700-05
5/16” Adaptador para Moldear
71700-105
5/16” Juego de Dados
71700-01
Cono de 45˚ para Abocinar
71700-06
3/8” Adaptador para Moldear
71700-106
3/8” Juego de Dados
71700-PB
Caja Plastica Moldeada
71700-08
1/2” Adaptador para Moldear
71700-108
1/2” Juego de Dados
71700-10
5/8” Adaptador para Moldear
71700-110
5/8” Juego de Dados
71700-12
3/4” Adaptador para Moldear
71700-112
3/4” Juego de Dados
71700-14
7/8” Adaptador para Moldear
71700-114
7/8” Juego de Dados
