MasterCool 71700 User Manual

5www.mastercool.com
Die Gewinden von der Spannschraube und Zylinder
nach Bedarf mit Fett schmieren.
Die Gewinden von dem
Klemmbacken regelmässig
mit einem Stahlbürste
reinigen, damit ein Sicheres
Halten vom Rohr beim
Aufdornen und Bördelen
gewährleistet ist.

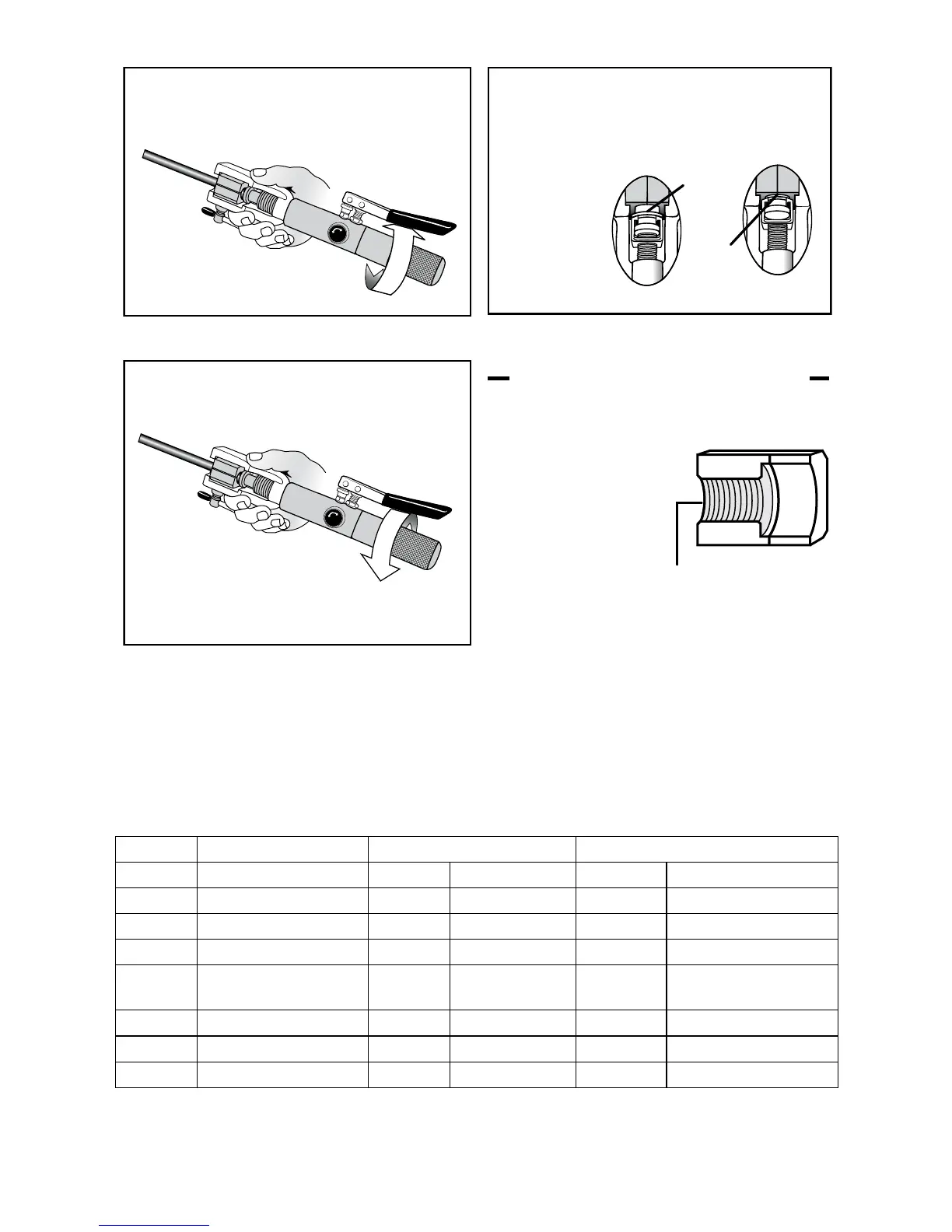

Die Halterung festhalten und der Hydraulikzylinder einschrauben
(Rechtsherum) damit den Dorn sich vorwärts bewegt bis an der
Sternseite von dem Klemmbacken. Der Bördelkonus muss im
Rohrende stecken und gerade das Rohr berühren.
Beim Runddrehen vom Zylinder
bewegt sich das Druckstück
vorwärts.
Nachdem das Absperrventil sorgfältig geschlossen wurde, kann
der Hebel betätigt werden. Dieses Pumpen fortsetzen bis das
Druckstück seitlich den Klemmbacken berührt.
Die Klemmbacken sorgfältig
festschrauben durch
T-Handgriff in
Uhrzeigerichtung
zu drehen.
Die Halterung festhalten und der Hydraulikzylinder
zurückschrauben bis das Druckstück sich genügend von den
Klemmbacken entfernt hat.
Der T-Griff NICHT lösen bevor das Druckstück sich weit genüg
von den Klemmbacken entfernt hat. Zum lösen wird manchmal
etwas Kraftaufwand verlangt.
Anfang
Position
End
Position
WARTUNGS ANWEISUNGEN
OPEN
CLOSE
OPEN
CLOSE
Gewinde vom
Klemmbacken
Abbildung 4
Abbildung 6
Abbildung 5
*
ÖL-Kontrolle
*
Eine Ölinspektion ist nur dann notwendig wenn Ölspuren auf einen möglichen Leckage hinweisen.
Kontrolle vom Hydraulischen Ölniveau. Dafür kann der untere Teil vom Zylindrischen Pumpgehäuse abgeschraubt werden.
Die hintere Endkappe (Profiliert) vom Pumpengehäuse wegdrehen. (Linksherum) Der Ölbehälter aus Gummi senkrecht
(mit Plastik Stopfen nach oben) halten und Stopfen vom Gummi Behälter wegnehmen. Wenn der Kolben sich total zu-
rückgezogen hat, muss der Behälter völlig mit Öl gefüllt sein. Wenn notwendig auffüllen mit einem hydraulischen Öl. (Mit
Viskosität 46) Plastik Stopfen und Endkappe wieder montieren.
Aufweitdornen Klemmbacken – Sätze
Teil# Beschreibung Teil# Beschreibung
71700-A
Pumpe zum Aufdornen und
71700-04
1/4” Aufweitdorn
71700-104
1/4” Klemmbackensatz
71700-B
Halterung Zusammenbau
71700-05
5/16” Aufweitdorn
71700-105
5/16” Klemmbackensatz
71700-01
45 Bördelkonus
71700-06
3/8” Aufweitdorn
71700-106
3/8” Klemmbackensatz
71700-PB
Kunststoff Koffer mit
Einlagen
71700-08
1/2” Aufweitdorn
71700-108
1/2” Klemmbackensatz
71700-10
5/8” Aufweitdorn
71700-110
5/8” Klemmbackensatz
71700-12
3/4” Aufweitdorn
71700-112
3/4” Klemmbackensatz
71700-14
7/8” Aufweitdorn
71700-114
7/8” Klemmbackensatz
