9www.mastercool.com

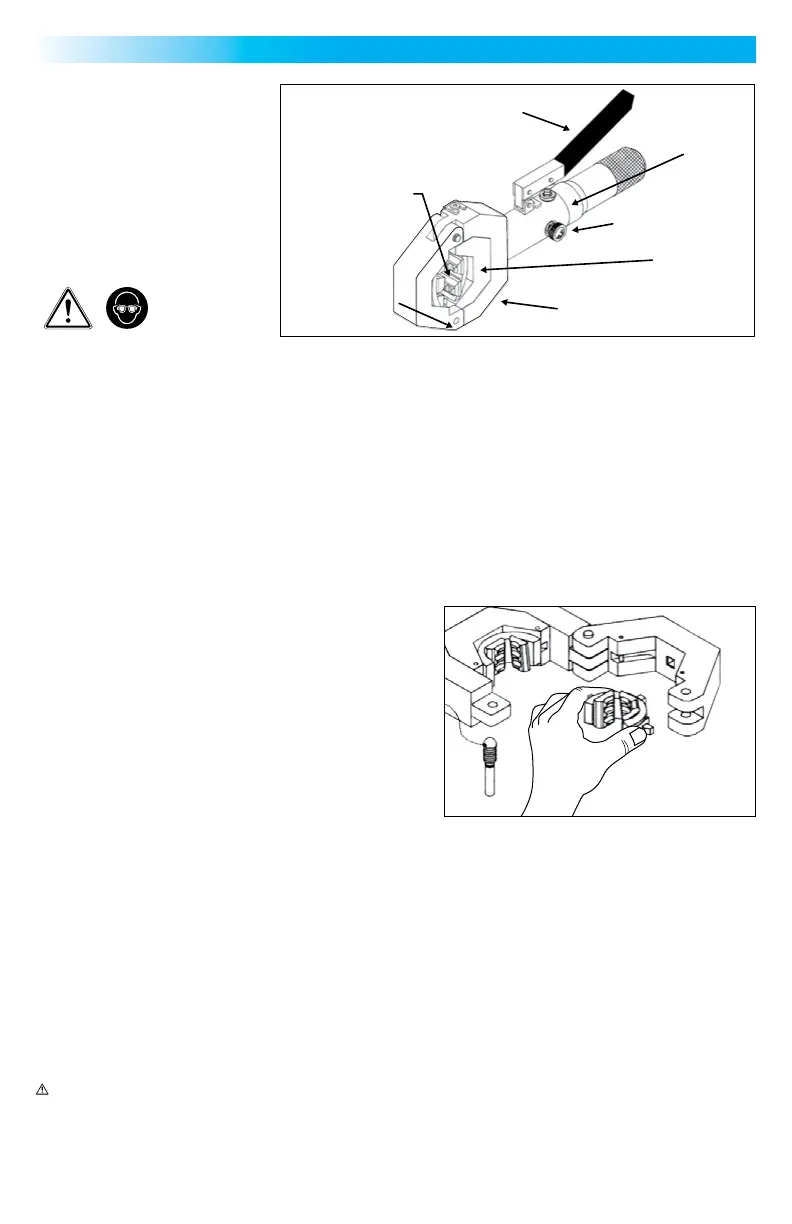

PRENSA HIDRAULICA
PREPARAÇÃO PARA OPERAÇÃO
• Abra a válvula de alívio para
alívio do pistão. Então, feche
firmemente.
• Gire o cabeçote totalmente no
sentido horário até encostar no
assento do adaptador.
• PRONTO PARA USAR!
ATENÇÃO: USE ÓCULOS DE SEGURANÇA
INSTRUÇÕES DE OPERAÇÃO
ADVERTÊNCIA: NÃO acione o pistão sem ter uma mangueira no lugar de encaixe para prensar. Isso pode causar
danos à ferramenta. TENHA CUIDADO para não colocar as mãos perto de qualquer ponto de aperto enquanto
estiver usando a ferramenta!
1. Remova o pino e o garfo superior “Aberto”.
Nota: Pode ser necessário girar o corpo no sentido anti-horário até que o garfo superior possa ser girado
para longe do pistão.
2. Selecione o conjunto de castanhas correto. (Medir ou obter as informações do fabricante.)
Nota: Certifique-se de usar o tamanho correto do conjunto de castanhas! Não fazer isso pode causar
vazamento ou falha da crimpagem!
3. Insira a castanha no cabeçote.
4. Posicione o encaixe e a mangueira no cabeçote e feche
o garfo superior.
5. Insira o pino com segurança
Nota: Certifique-se de que o pino se encaixe e esteja
seguro antes de iniciar o processo de crimpagem.
6. Gire o corpo da ferramenta no sentido horário até que o
encaixe esteja firme contra o encaixe da mangueira.
Agora gire o corpo da bomba no sentido anti-horário
(2-3 voltas) para criar folga de 2 mm entre a extremidade
do garfo e o aro do corpo da bomba. Não observar isso pode causar danos ao corpo da bomba.
7. Gire a válvula hidráulica para a posição “fechada”.
8. Manivela da bomba para encaixar o encaixe na mangueira. Continue bombeando até que o punho pare.
Nota: Coloque o corpo da ferramenta contra um corpo sólido para criar mais alavancagem durante o
processo de crimpagem.
9. Quando a crimpagem estiver completa, gire a válvula hidráulica para a posição “OPEN”.
10. Gire o corpo da ferramenta no sentido anti-horário até que o garfo superior possa ser girado para longe da parte do
garfo.
11. Remova o pino de retenção e abra o garfo superior.
12. Remova o conjunto da mangueira.
AVISO: Este produto pode expô-lo a produtos químicos, incluindo compostos de di (2-etilhexil) ftalato, chumbo e
compostos de chumbo, que são conhecidos no estado da Califórnia por causar câncer e defeitos congênitos ou outros
danos reprodutivos. Para mais informações, acesse www.P65Warnings.ca.gov
Portuguese
Handle
Die Set
Body
Valve
Piston
Top Yoke
Yoke
Cabo
Corpo
Válvula
Pistão
Cabeçote
Garfo
Superior
Jogo
Castanhas
