SVENSKA
Produkt Beskrivning
IVO Compact 12/25-3(230V), 24/10-2(230V) och
12/20-3(120V) är hel automatiska batteriladdare
med temperatur kompensering och för att behålla
det uppladdade tillståndet i bly batterier och att
förse förbrukarna med ström i permanenta
installationer. Modeller 12/25-3(230V) och 12/20-
3(120V) är utrustade med två huvud DC-utgångar
och 24/10-2(230V) är utrustad med en huvud
DC-utgång. Spänningsfallet över DC-kablarna är
automatiskt kompenserat.
Alla modeller är utrustade med en extra ”Slave” –
terminal som erbjuder möjligheten att ge
underhålls laddning till en ytterligare batteri bank
(t.ex start batteriet) med samma nominala
spänning. Den maximala laddningsströmmen på
Slav utgången är 3 Amp, vilket är reducerat från
huvud utgången på laddaren.
Batteriladdare
Laddaren är utrustad med en grön indikator (LED)
som indikerar statusen av trestegs laddningen (se
figur 1)
• Blinkar fort = BULK laddning (A), för snabb
laddning från 0 till 80 %.
• Blinkar sakta = ABSORPTION (B), batteriet är
laddat mellan 80 och 100 %.
• Lyser konstant = FLOAT (C), batteriet är
underhållet i fullt laddat tillstånd.

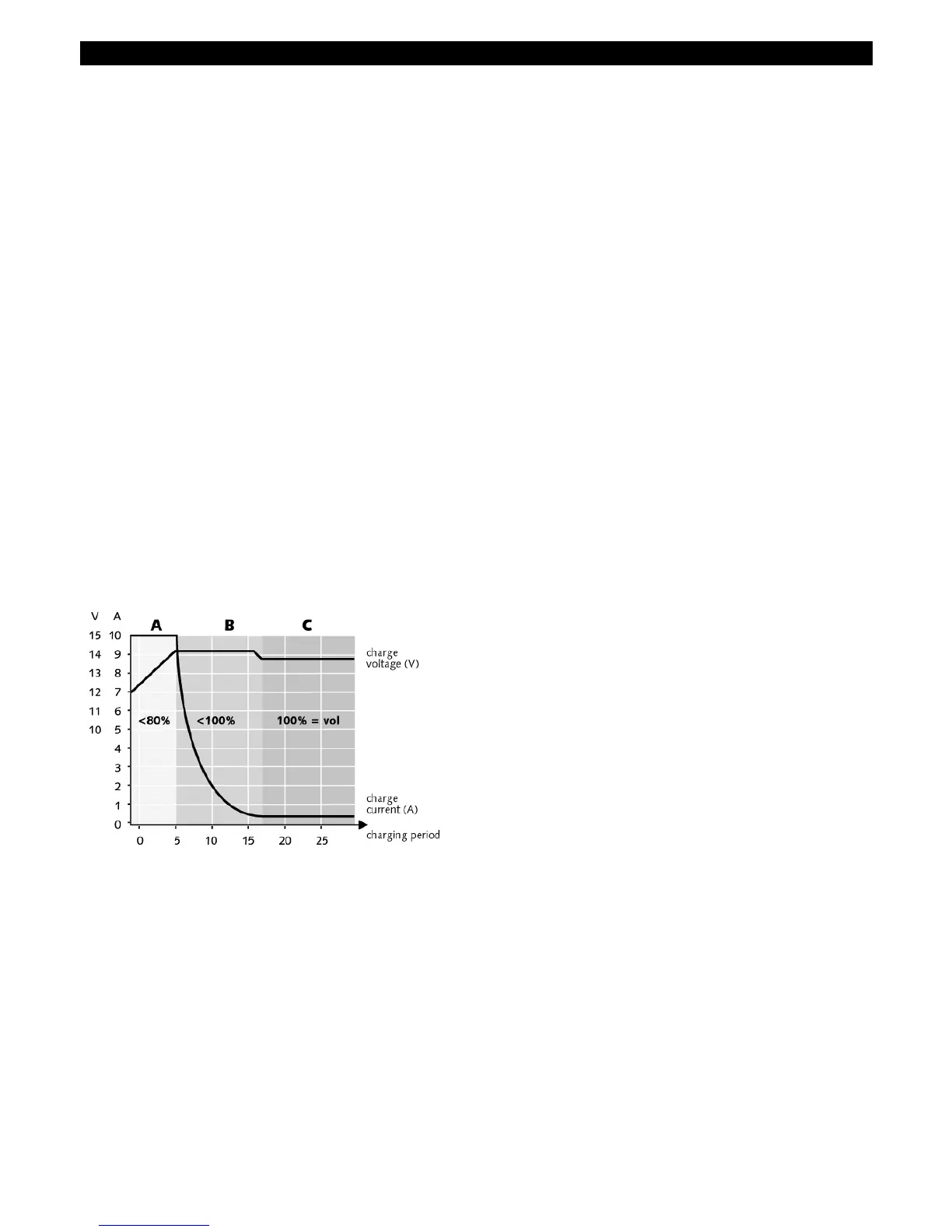

Figur 1: Laddnings karaktäristik
Om indikatorn är släckt medans kontakten till AC-
kabeln är kopplad till 230 v, så kontakta din
leverantör.
Användning:
Laddaren körs helt automatiskt. Under normala
omständigheter så behövs ingen övrig justering
eller handhavande.
Fjärrkontroll panel
Den extra valbara “Charger Control” panelen
erbjuder dig möjligheten att begränsa DC-
utgångsströmmen (Utgång: 5%-25%-50%-75%-
100%) och för att läsa av laddnings läge för
batteriet fjärrstyrt. Möjliga fel såsom för låg och
för hög spänning, överhettning eller kortslutning
reporteras via den här fjärrkontrollen med hjälp
av fel indikatorn.
Utökade funktioner
RJ12 kontakt (QRS232 kommunikations port) kan
användas för att ansluta batteriets temperatur
sensor eller kontroll panelen (inte inkluderad).
Använd en RJ12-delare till att ansluta båda på
samma gång (inte inkluderad).
Det är också möjligt att använda den här porten
till att anpassa laddaren med hjälp av mjukvara
för att möta dina speciella krav (mjukvara och
interface inte inkluderad). Se vår hemsida
www.mastervolt.se applikationer.
Instruktioner för installation
• Använd tillförlitliga kabel ändar till att ansluta
kablarna till DC-utgången och dra åt alla
anslutningar väl.
• Referera till specifikationerna för diametern på
kablarna som används för att ansluta batteriet
till laddaren.
• Integrera en säkring i den positiva (+) kabeln
och placera den nära batteriet. Se
specifikationer för de rekommenderade
säkringarna.
För att minimera EMC-problem så råder vi er att
ansluta den negativa polen för anslutet batteri till
jord.
Inställningar
Det är inte nödvändigt att ändra inställningarna
om batteri laddaren används som en tre-stegs
laddare för våta batterier. Bakom front panelen,
precis bredvid RJ12 kontakten så är det en
tvådelad DIP-switch placerad för att aktivera
specifika funktioner (se figur 2).
