Mastervolt MAGIC Series User Manual

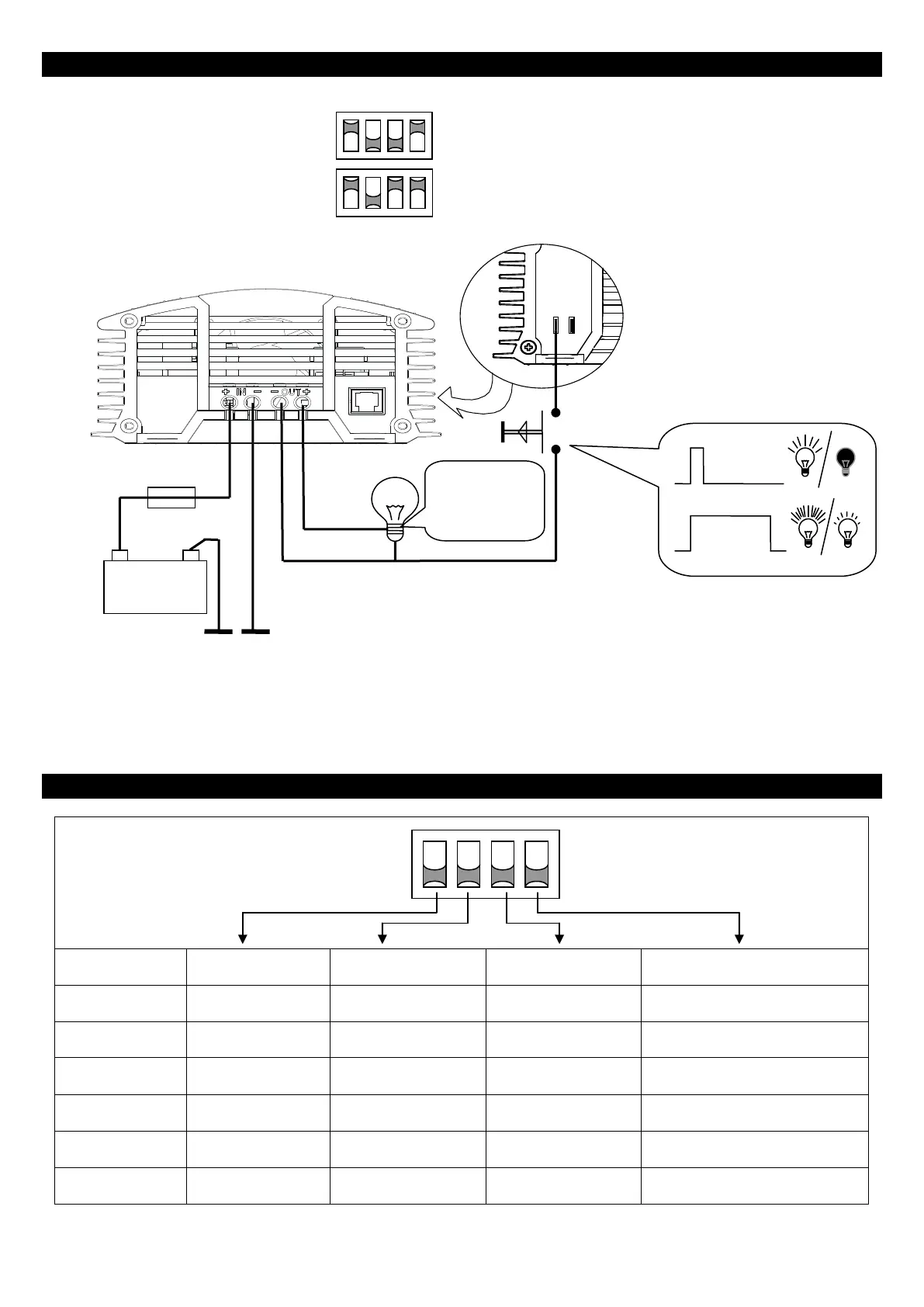

INSTALLATION 4: DIMMER
DIP SWITCH SETTINGS
# 1 Activate → ON 2 Activate → ON
3 12V→ OFF
24V→ ON
4 Activate → ON
Function
Dimmer function
3-step charge mode
Output voltage
13.6V / 27.2V
Remote switch
Functie
Dimmer functie
3-traps laadfunctie
Uitgangsspanning
13.6V / 27.2V
Afstandsbedieningschakelaar
Funktion
Lichtdimmer
3-stufiger
Batterielader
Ausgangsspannung
13.6V / 27.2V
Fernbedienungsschalter
Fonctionnement
Fonction variateur
Mode de charge à
trois étapes
Tension de sortie
13.6V / 27.2V
Interrupteur télécommande
Función
Función de
atenuación de luz
Modo de carga
trifásico
Voltaje de salida
13.6V / 27.2V
Conmutador a distancia
Funzione
Funzione di
regolazione
Modalità di carica a
3 passi
Voltaggio in uscita
13.6V / 27.2V
Interruttore a distanza
ON
OFF
Default: OFF
+ –
12V/24V
U-out = 4.0…13.0V
Dimmer and remote switch function ON
U-out = 8.0…26.0V
Dimmer and remote switch function ON
U-out=
4.0…13.0V /
8.0…26.0V
1 2 3 4
Dimmer configuration for 12 or 24V halogen lights with remote switch function
Dimmer schakeling voor 12 of 24V halogeen verlichting met afstandsbedieningschakelaar
Dimmerschaltung für 12 oder 24V Halogenbeleuchtung mit Fernbedienungsschalter
Configuration variateur pour lumières halogènes 12 ou 24V avec fonction télécommande
Configuración de atenuador para luces halógenas de 12 o 24 V con función de conmutador a distancia
Configurazione di regolazione per lampade alogene da 12 o 24V con funzione di interruttore a distanza
DIP switch setting:
DIP switch instelling:
Einstellung des DIP-Schalters:
Réglage cavalier:
Ajuste del conmutador DIP:
Impostazioni interruttore DIP:
ON
OFF
ON
OFF
Rear side
Achterzijde
Rückseite
Face arrière
Parte posterior
Indietro
