26 27
ITALIANO

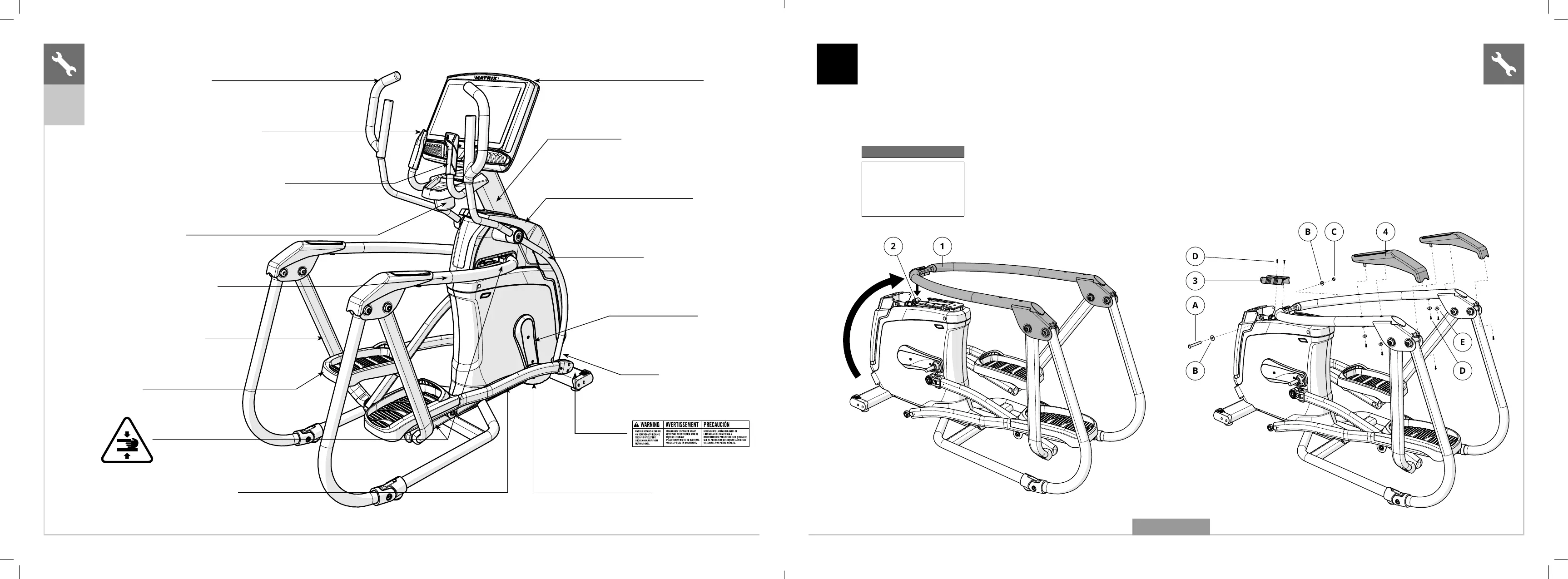

A Aprire gli ATTREZZI PER IL PASSAGGIO 1.
B Sollevare con cautela il CORRIMANO (1) superiore e allinearlo al TELAIO PRINCIPALE (2).
C Rimuovere il cavo dal TELAIO PRINCIPALE (2).
D Collegare il CORRIMANO SUPERIORE (1) al TELAIO PRINCIPALE (2) usando 1 BULLONE (A),
2 rondelle PIANE (B) e 1 DADO (C) e serrare fino a 45,9 N m/33,9 lb-piedi.
E Collegare la STAFFA DEL BINARIO SUPERIORE (3) al CORRIMANO SUPERIORE (1) usando
2 VITI (D).
F Collegare le COPERTURE DEL CORRIMANO (4) usando 6 VITI (D) e 4 RONDELLE PIANE (E).
1
2
1
C
4
B
3
D
A
B
E
D
A50 IN FIGURA
Attrezzi per il passaggio 1
Descrizione Qtà
A
B
C
D
E
Bullone
Rondella piana
Dado
Vite
Rondella piana
1
2
1
8
4
MANUBRIO SUPERIORE
REGOLAZIONE DELLA RESISTENZA/
DELL'INCLINAZIONE
SENSORI PULSAZIONI A IMPUGNATURA
PORTABOTTIGLIA
CORRIMANO SUPERIORE
BRACCIO OSCILLANTE
PEDANE
BRACCIO DI COLLEGAMENTO
CONSOLE
SUPPORTO DELLA CONSOLE
COPERTURA
MANUBRIO INFERIORE
PEDIVELLA
ATTACCO DEL CAVO
DI ALIMENTAZIONE
BRACCIO DEL PEDALE
ITALIANO
A50
