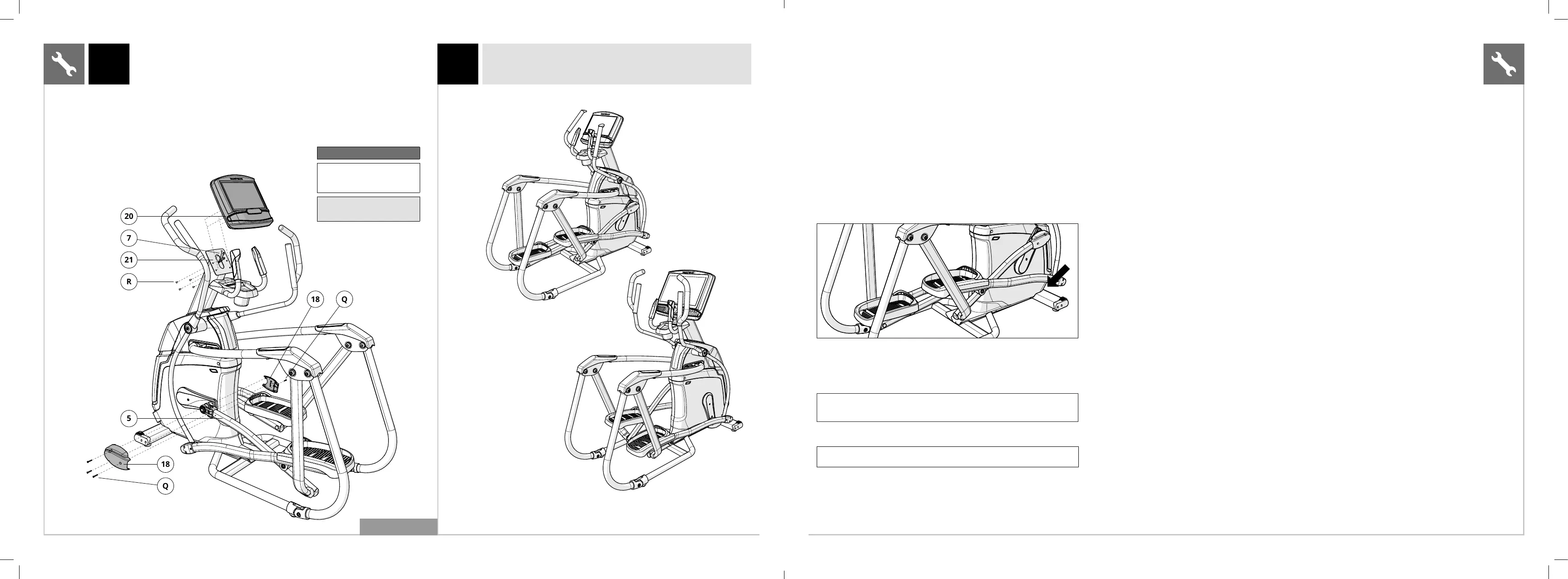

30 31
AVISO!
Durante o processo de montagem, há diversas áreas que devem receber atenção
especial. É muito importante seguir as instruções de montagem corretamente
e certicar-se de que todas as peças estejam rmemente apertadas. Se as
instruções de montagem não forem seguidas corretamente, o equipamento
pode ter peças que não foram apertadas e que estão soltas, isso pode causar
ruídos irritantes. Para evitar danos ao equipamento, as instruções de montagem
devem ser revisadas e algumas ações corretivas devem ser tomadas.
PEÇAS INCLUÍDAS:
F 1 estrutura Ascent Trainer
F 1 suporte de trilho superior
F 2 revestimentos para corrimão
F 1 conjunto de revestimento para braço do pedal
F 1 conjunto superior
F 2 botas de estrutura de inclinação
F 1 revestimento de proteção superior frontal
F 1 revestimento de proteção superior traseira
F 2 braços de ação dupla inferior/superior
F 2 conjuntos de revestimento para braço
de ligação
F 2 conjuntos de proteção de guidão
F 1 cabo de alimentação
F 1 Kit de hardware
Console (painel) vendido separadamente
MONTAGEM
Antes de prosseguir, localize o número de série da esteira localizado na etiqueta
do código de barras e digite-os nos espaços localizados abaixo.
NÚMERO DE SÉRIE
NOME DO MODELO
F A30 F A50 MATRIX ASCENT TRAINER
* Use as informações acima ao telefonar para o atendimento ao cliente.
LOCALIZAÇÃO DO NÚMERO DE SÉRIE
RETIRADA DA EMBALAGEM
Retire o equipamento da embalagem onde
você possa usá-lo. Coloque a caixa em
superfície plana. É recomendável deixar
a estrutura na base de isopor até receber
instruções. Nunca abra a caixa de lado.
PRECISA DE AJUDA?
Se você tiver perguntas ou se faltarem quaisquer peças, entre em contato com o Suporte
Técnico ao Cliente. As informações de contato encontram-se no cartão de informações.
OBSERVAÇÕES IMPORTANTES
Durante cada etapa da montagem, certique-
se de que todas as porcas e parafusos estejam
no lugar e parcialmente rosqueados.
Várias peças foram pré-lubricadas para auxiliar
na montagem e utilização. Não retire a lubricação
das peças. Se você tiver qualquer diculdade,
recomenda-se uma leve aplicação de graxa de lítio.
FERRAMENTAS INCLUSAS:
F Chave Allen de 6 mm
F Chave Allen de 8 mm
F Chave Allen de 10 mm
F Chave de boca 13/17 mm
F Chave Phillips
PORTUGUÊS
18
Q
18
Q
20
7
21
R
5
6 7
A Aprire ATTREZZI PER IL PASSAGGIO 6.
B Collegare le COPERTURE DEL BRACCIO DEL PEDALE (18)
al BRACCIO DEL PEDALE SINISTRO (5) usando 4 VITI (Q).
C Collegare i CAVI (7) alla CONSOLE (20) e inserire con attenzione
i cavi in eccesso nel SUPPORTO DELLA CONSOLE (21).
D Collegare la CONSOLE (20) al relativo SUPPORTO
(8) usando 4 BULLONI (R).
A50 IN FIGURA
ASSEMBLAGGIO DI A30/A50 COMPLETO!
Attrezzi per il passaggio 6
Descrizione Qtà
Q
R
Vite
Bullone
4
4
Nota: fare attenzione a non
schiacciare alcun cavo durante
il collegamento della console.
ITALIANO
MXR20_AG_A30_A50_r1_1_B.indd 30-31MXR20_AG_A30_A50_r1_1_B.indd 30-31 12/3/20 2:41 PM12/3/20 2:41 PM
