Matrix A50 Assembly

34 35
A Abra a PEÇA PARA EXECUTAR A ETAPA 2.
B Mova o BRAÇO DO PEDAL ESQUERDO (5) até a MANIVELA (6)
e conecte usando 1 PARAFUSO (F) e 1 PORCA (G) e aperte
com pressão de torque de 77,4 Nm / 57 lb-ft.
6
F
G
5
2 3
Peça - execução da etapa 2.
Descrição Qtd.
F
G
Parafuso
Porca
1
1
9
8
H
I
10
2
J
7
A Abra a PEÇA PARA EXECUTAR A ETAPA 3.
B Puxe cuidadosamente o CABO (7) através do CONJUNTO
SUPERIOR (8) usando o FIO DE CHUMBO (9) localizado
dentro do CONJUNTO SUPERIOR (8).
C Conecte o CONJUNTO SUPERIOR (8) à ESTRUTURA
PRINCIPAL (2) usando 4 PARAFUSOS (H) e 4 ARRUELAS E (I)
aperte com pressão de torque de 64,5 Nm / 47,6 lb-ft.
D Insira 2 PARAFUSOS (J) na parte traseira da ESTRUTURA
PRINCIPAL (2).
E Insira as BOTAS DE INCLINAÇÃO DE ESTRUTURA (10)
na parte inferior do CONJUNTO SUPERIOR (8).
Peça - execução da etapa 3.
Descrição Qtd.
H
I
J
Parafuso
Arruela lisa
Parafuso
4
4
2
Observação: Tome cuidado para
não apertar os fios enquanto
estiver montando o conjunto
de cabedal.
A50 EXIBIDO
PORTUGUÊS

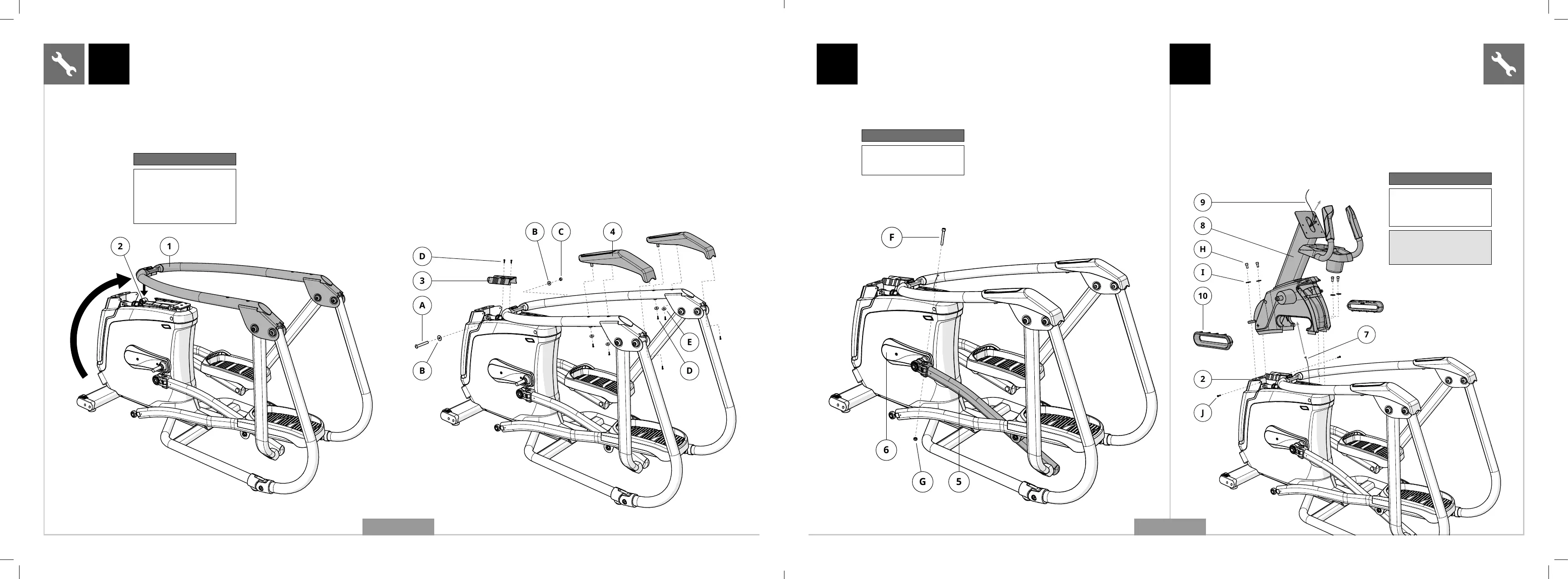

A Abra a PEÇA PARA EXECUTAR A ETAPA 1.
B Levante gentilmente o CORRIMÃO (1) superior e alinhe-o com a ESTRUTURA PRINCIPAL (2).
C Remove o laço do fio da ESTRUTURA PRINCIPAL (2).
D Conecte O CORRIMÃO SUPERIOR (1) à ESTRUTURA SUPERIOR (2) usando 1 PARAFUSO (A),
2 arruelas LISAS (B), 1 PORCA (C) e aperte com um torque de 45,9 Nm / 33,9 lb-ft.
E Conecte O SUPORTE DE TRILHO SUPERIOR (3) ao CORRIMÃO SUPERIOR (1) usando
2 PARAFUSOS (D).
F Conecte os REVESTIMENTOS DO CORRIMÃO (4) usando 6 PARAFUSOS (D) e 4 ARRUELAS (E).
1
2
1
C
4
B
3
D
A
B
E
D
A50 EXIBIDO
Peça - execução da etapa 1.
Descrição Qtd.
A
B
C
D
E
Parafuso
Arruela lisa
Porca
Parafuso
Arruela lisa
1
2
1
8
4
PORTUGUÊS
MXR20_AG_A30_A50_r1_1_B.indd 34-35MXR20_AG_A30_A50_r1_1_B.indd 34-35 12/3/20 2:41 PM12/3/20 2:41 PM
