36 37
6 7

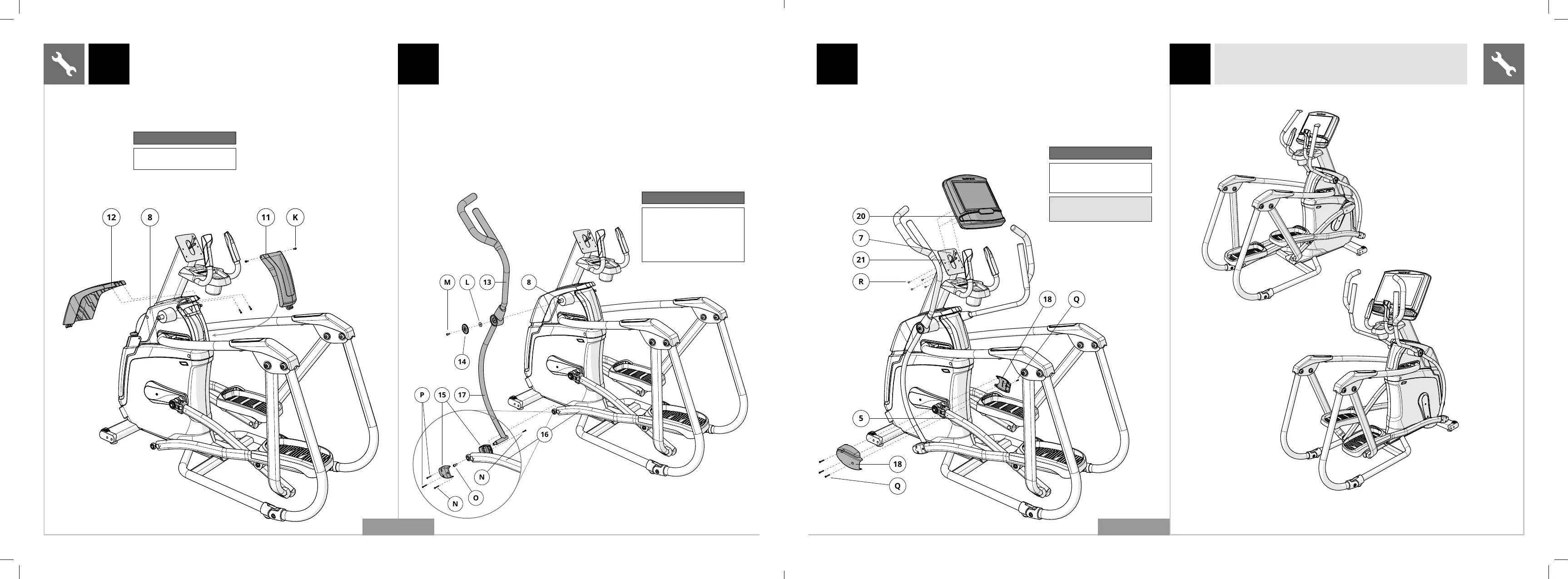

A Abra a PEÇA PARA EXECUTAR A ETAPA 6.
B Conecte o REVESTIMENTO DO BRAÇO DO PEDAL (18) ao BRAÇO
DO PEDAL ESQUERDO (5) usando 4 PARAFUSOS (Q).
C Conecte os CABOS (7) ao CONSOLE (20) e dobre o excesso
de cabo cuidadosamente no MASTRO DO CONSOLE (21).
D Conecte o CONSOLE (20) ao MASTRO DO
CONSOLE (8) usando 4 PARAFUSOS (R).
A50 EXIBIDO
A30 / A50 ESTRUTURA MONTADA!
Peça - execução da etapa 6.
Descrição Qtd.
Q
R
Parafuso
Parafuso
4
4
Observação: Tome cuidado para
não apertar os fios enquanto
estiver montando o console.
PORTUGUÊS
A Abra a PEÇA PARA EXECUTAR A ETAPA 4.
B Conecte o REVESTIMENTO DE PROTEÇÃO SUPERIOR
TRASEIRO (11) ao CONJUNTO SUPERIOR (8) usando
2 PARAFUSOS (K).
C Conecte o REVESTIMENTO DE PROTEÇÃO SUPERIOR
FRONTAL (12) ao CONJUNTO SUPERIOR (8) usando
2 PARAFUSOS (K).
4 5
Peça - execução da etapa 4.
Descrição Qtd.
K Parafuso 4
Peça - execução da etapa 5.
Descrição Qtd.
L
M
N
O
P
Arruela lisa
Parafuso (20 mm)
Parafuso (8 mm)
Parafuso (25 mm)
Parafuso (12 mm)
2
2
4
2
4
A Abra a PEÇA PARA EXECUTAR A ETAPA 5.
B Mova o BRACO DE DUPLA AÇÃO SUPERIOR (13) ao CONJUNTO SUPERIOR
(8) e conecte-os usando 1 ARRUELA (L) , 1 REVESTIMENTO DE GUIDÃO (14)
e 1 PARAFUSO (M). Configurações de torque: 64,5 Nm / 47,6 lb-ft.
C Conecte a parte interior do REVESTIMENTO DO BRAÇO DE LIGAÇÃO (15)
ao BRAÇO DE LIGAÇÃO (16) usando 1 PARAFUSO (N).
D Mova o BRAÇO DE LIGAÇÃO (16) até a parte inferior do BRAÇO DE AÇÃO DUPLA (17)
e conecte-os usando 1 PARAFUSO (O) com pressão de torque de 80 Nm / 59 lb-ft.
E Conecte a parte exterior do REVESTIMENTO DO BRAÇO DE LIGAÇÃO (15)
ao BRAÇO DE LIGAÇÃO (17) usando 2 PARAFUSOS (P) e PARAFUSO (N).
F Repita as etapas B–E no lado oposto.
G Mova a estrutura da base de isopor e da caixa de papelão.
A50 EXIBIDO
PORTUGUÊS
MXR20_AG_A30_A50_r1_1_B.indd 36-37MXR20_AG_A30_A50_r1_1_B.indd 36-37 12/3/20 2:41 PM12/3/20 2:41 PM
