40 41

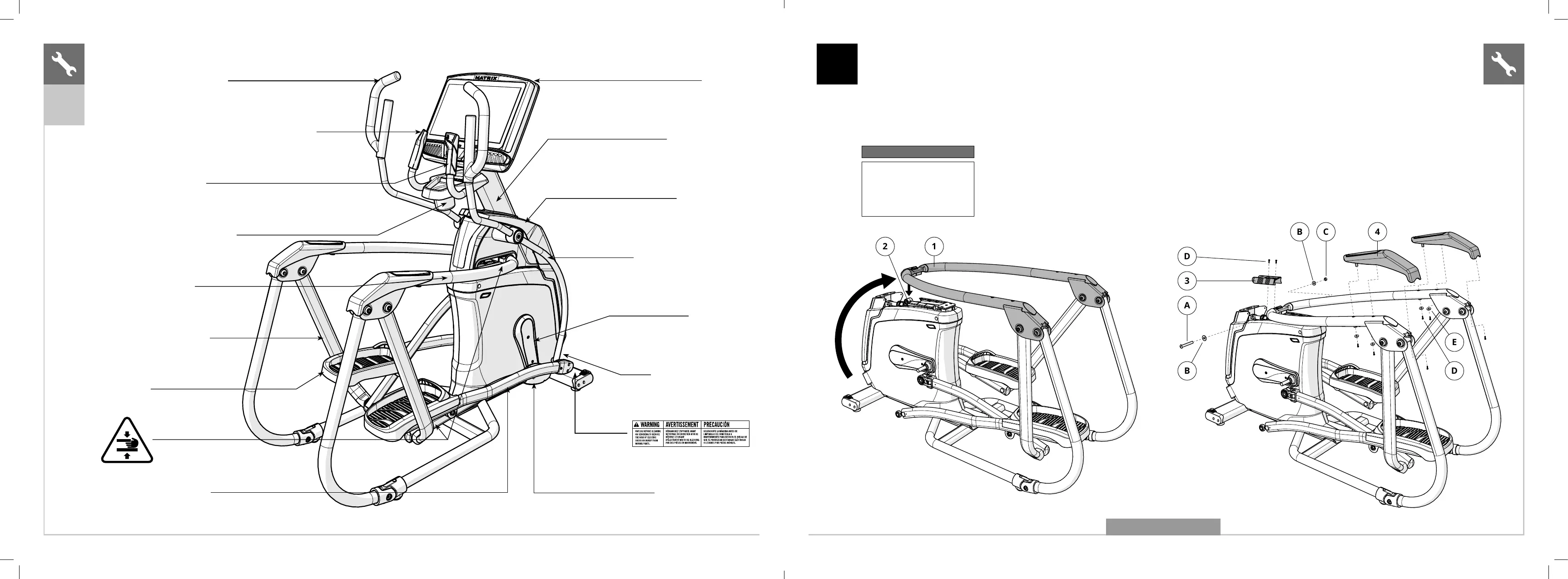

A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 1.
B Άνασηκώστε προσεκτικά την επάνω ΚΟΥΠΑΣΤΗ (1) και ευθυγραμμίστε με το ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2).
C Άφαιρέστε το δεματικό καλωδίου από το ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2).
D Συνδέστε την ΕΠΑΝΩ ΚΟΥΠΑΣΤΗ (1) στο ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2) χρησιμοποιώντας 1 ΜΠΟΥΛΟΝΙ (A),
2 επίπεδες ΡΟΔΕΛΕΣ (B), και 1 ΠΑΞΙΜΑΔΙ (C) και σφίξτε στα 45,9 Nm / 33,9 lb-ft.
E Συνδέστε το ΣΤΗΡΙΓΜΑ ΕΠΑΝΩ ΚΟΥΠΑΣΤΗΣ (3) στην ΕΠΑΝΩ ΚΟΥΠΑΣΤΗ (1) χρησιμοποιώντας
2 ΒΙΔΕΣ (D).
F Συνδέστε τα ΚΑΛΥΜΜΑΤΑ ΚΟΥΠΑΣΤΗΣ (4) χρησιμοποιώντας 6 ΒΙΔΕΣ (D) και 4 ΕΠΙΠΕΔΕΣ ΡΟΔΕΛΕΣ (E).
1
ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ A50
Εξοπλισμός για το βήμα 1
Περιγραφή Ποσότ.
A
B
C
D
E
Μπουλόνι
Επίπεδη ροδέλα
Παξιμάδι
Βίδα
Επίπεδη ροδέλα
1
2
1
8
4
ΕΛΛΗΝΙΚΆ
ΕΠΑΝΩ ΤΜΗΜΑ ΤΙΜΟΝΙΟΥ
ΧΕΙΡΙΣΤΗΡΙΑ ΕΝΑΛΛΑΓΗΣ ΑΝΤΙΣΤΑΣΗΣ/ΚΛΙΣΗΣ
ΧΕΙΡΟΛΑΒΕΣ ΠΑΛΜΟΥ
ΘΗΚΗ ΓΙΑ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ
ΕΠΑΝΩ ΚΟΥΠΑΣΤΗ
ΒΡΑΧΙΟΝΑΣ ΑΙΩΡΗΣΗΣ
ΠΕΛΜΑΤΑ
ΒΡΑΧΙΟΝΑΣ ΣΥΝΔΕΣΗΣ
ΚΟΝΣΟΛΑ
ΙΣΤΟΣ ΚΟΝΣΟΛΑΣ
ΕΠΑΝΩ ΚΑΠΑΚΙ
ΚΑΤΩ ΤΜΗΜΑ ΤΙΜΟΝΙΟΥ
ΣΤΡΟΦΑΛΟΣ
ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ
ΤΡΟΦΟΔΟΣΙΑΣ
ΒΡΑΧΙΟΝΑΣ ΠΕΝΤΑΛ
A50
ΕΛΛΗΝΙΚΆ
