Matrix A50 Assembly

42 43
15
P
17
O
N
N
16
13
8
L
M
14
8
12
11
K

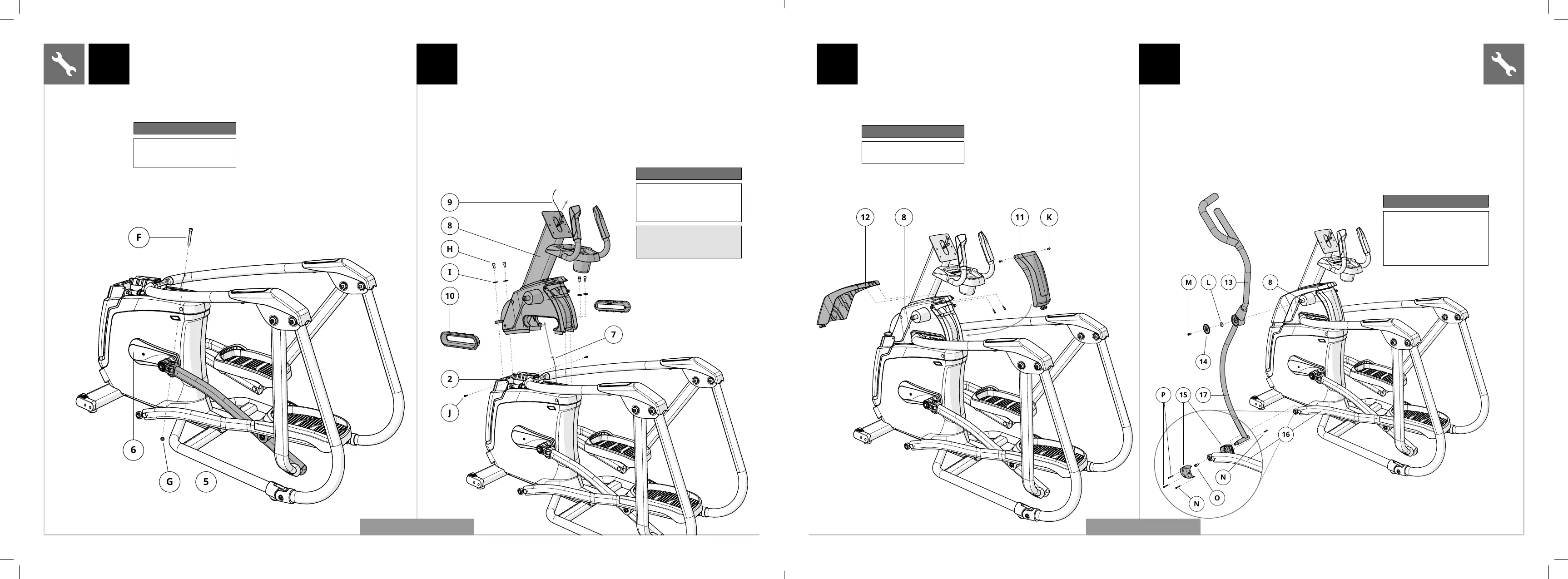

A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 4.
B Συνδέστε το ΠΙΣΩ ΕΠΑΝΩ ΚΑΠΑΚΙ
ΚΑΛΥΜΜΑΤΟΣ (11) στην ΑΝΩ ΔΙΑΤΑΞΗ
(8) χρησιμοποιώντας 2 ΒΙΔΕΣ (K).
C Συνδέστε το ΜΠΡΟΣΤΙΝΟ ΕΠΑΝΩ ΚΑΠΑΚΙ
ΚΑΛΥΜΜΑΤΟΣ (12) στην ΑΝΩ ΔΙΑΤΑΞΗ
(8) χρησιμοποιώντας 2 ΒΙΔΕΣ (K).
4 5
Εξοπλισμός για το βήμα 4
Περιγραφή Ποσότ.
K Βίδα 4
Εξοπλισμός για το βήμα 5
Περιγραφή Ποσότ.
L
M
N
O
P
Επίπεδη ροδέλα
Μπουλόνι (20 mm)
Βίδα (8 mm)
Μπουλόνι (25 mm)
Βίδα (12 mm)
2
2
4
2
4
A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 5.
B Σύρετε τον ΕΠΑΝΩ ΒΡΑΧΙΟΝΑ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ (13) επάνω στην ΑΝΩ
ΔΙΑΤΑΞΗ (8) και συνδέστε χρησιμοποιώντας 1 ΕΠΙΠΕΔΗ ΡΟΔΕΛΑ (L), 1 ΚΑΠΑΚΙ
ΤΙΜΟΝΙΟΥ (14) και 1 ΜΠΟΥΛΟΝΙ (M). Ρυθμίσεις ροπής στρέψης: 64,5 Nm / 47,6 lb-ft.
C Συνδέστε το εσωτερικό κάλυμμα ΒΡΑΧΙΟΝΑ ΣΥΝΔΕΣΗΣ (15) στον
ΒΡΑΧΙΟΝΑ ΣΥΝΔΕΣΗΣ (16) χρησιμοποιώντας 1 ΒΙΔΑ (N).
D Σύρετε τον ΒΡΑΧΙΟΝΑ ΣΥΝΔΕΣΗΣ (16) επάνω στον κάτω
ΒΡΑΧΙΟΝΑ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ (17) και συνδέστε χρησιμοποιώντας
1 ΜΠΟΥΛΟΝΙ (O) και σφίξτε στα 80 Nm / 59 lb-ft.
E Συνδέστε το εξωτερικό κάλυμμα ΒΡΑΧΙΟΝΑ ΣΥΝΔΕΣΗΣ (15) στον ΒΡΑΧΙΟΝΑ
ΣΥΝΔΕΣΗΣ (17) χρησιμοποιώντας 2 ΒΙΔΕΣ (P) και 1 ΒΙΔΑ (N).
F Επαναλάβετε τα βήματα B–E στην άλλη πλευρά.
G Άφαιρέστε το πλαίσιο από τη βάση από φελιζόλ και το χαρτοκιβώτιο.
ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ A50
ΕΛΛΗΝΙΚΆ
A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 2.
B Σύρετε τον ΑΡΙΣΤΕΡΟ ΒΡΑΧΙΟΝΑ ΠΕΝΤΑΛ (5) επάνω στον
ΣΤΡΟΦΑΛΟ (6) και συνδέστε χρησιμοποιώντας 1 ΜΠΟΥΛΟΝΙ (F)
και 1 ΠΑΞΙΜΑΔΙ (G) και σφίξτε στα 77,4 Nm / 57 lb-ft.
6
F
G
5
2 3
Εξοπλισμός για το βήμα 2
Περιγραφή Ποσότ.
F
G
Μπουλόνι
Παξιμάδι
1
1
9
8
H
I
10
2
J
7
A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 3.
B Τραβήξτε προσεκτικά το ΚΑΛΩΔΙΟ (7) μέσα από την ΑΝΩ
ΔΙΑΤΑΞΗ (8) χρησιμοποιώντας το ΣΥΡΜΑ ΟΔΗΓΗΣΗΣ (9)
που βρίσκεται στο εσωτερικό της ΑΝΩ ΔΙΑΤΑΞΗΣ (8).
C Συνδέστε την ΑΝΩ ΔΙΑΤΑΞΗ (8) στο ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2)
χρησιμοποιώντας 4 ΜΠΟΥΛΟΝΙΑ (H) και 4 ΕΠΙΠΕΔΕΣ
ΡΟΔΕΛΕΣ (I) και σφίξτε στα 64,5 Nm / 47,6 lb-ft.
D Τοποθετήστε 2 ΒΙΔΕΣ (J) μέσα στο κάτω πίσω
μέρος του ΚΥΡΙΟΥ ΠΛΑΙΣΙΟΥ (2).
E Τοποθετήστε τα ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΚΑΛΥΜΜΑΤΑ ΠΛΑΙΣΙΟΥ
ΚΛΙΣΗΣ (10) μέσα στην κάτω περιοχή της ΑΝΩ ΔΙΑΤΑΞΗΣ (8).
Εξοπλισμός για το βήμα 3
Περιγραφή Ποσότ.
H
I
J
Μπουλόνι
Επίπεδη ροδέλα
Βίδα
4
4
2
Σημείωση: Προσέξτε να μην
μαγκώσετε οποιαδήποτε
καλώδια κατά τη σύνδεση
της άνω διάταξης.
ΠΑΡΟΥΣΙΑΣΗ ΤΟΥ A50
ΕΛΛΗΝΙΚΆ
MXR20_AG_A30_A50_r1_1_B.indd 42-43MXR20_AG_A30_A50_r1_1_B.indd 42-43 12/3/20 2:41 PM12/3/20 2:41 PM
