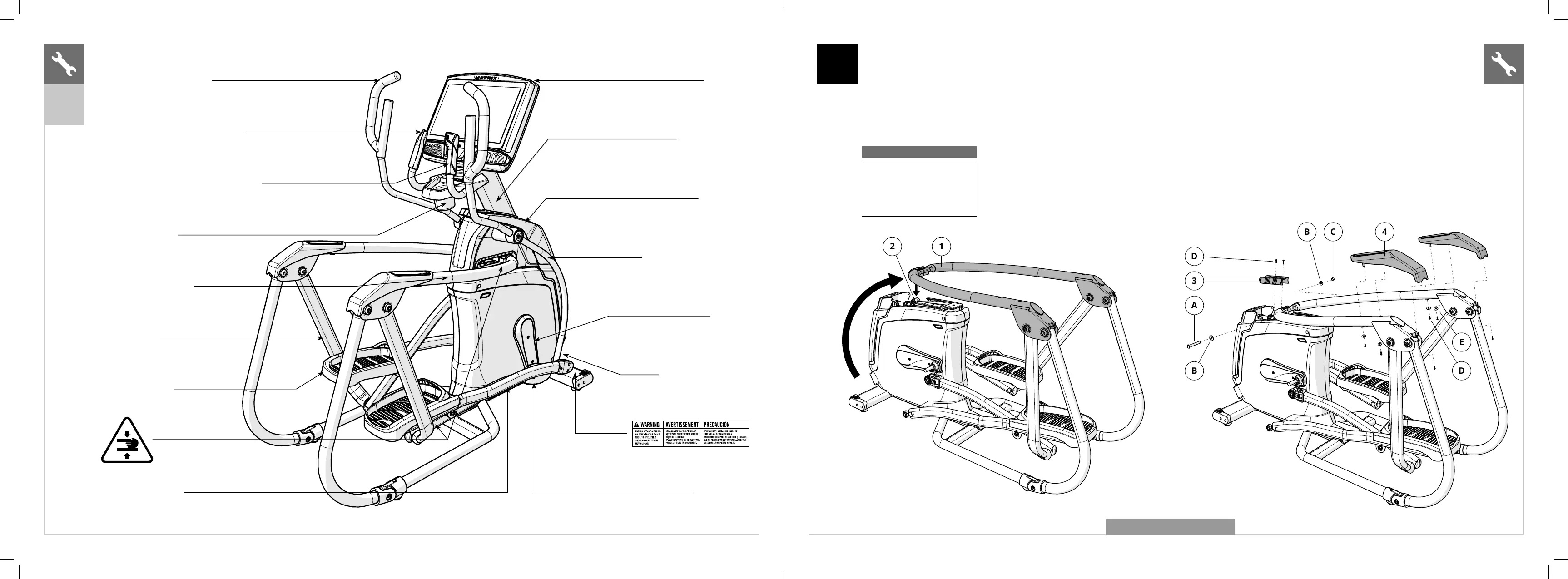

Matrix A50 Assembly

12 13
BOVENSTE HANDGREEP
TUIMELSCHAKELAARS VOOR DE
WEERSTAND/HELLINGSGRAAD
GREPEN MET HARTSLAGSENSOREN
BIDONHOUDER
BOVENHANDGREEP
ZWENKARM
VOETSTEUNEN
KOPPELINGSARM
CONSOLE
CONSOLEMAST
BOVENKAP
ONDERSTE HANDGREEP
KRUKAS
INGANG NETSNOER
PEDAALARM
A50
A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 1.
B Til de BOVENHANDGREEP (1) voorzichtig op en lijn de handgreep uit met het HOOFDFRAME (2).
C Verwijder de kabelbinder van het HOOFDFRAME (2).
D Bevestig de BOVENHANDGREEP (1) op het HOOFDFRAME (2) met 1 BOUT (A), 2 vlakke
SLUITRINGEN (B) en 1 MOER (C) met een draaimoment van 45,9 Nm / 33,9 lb-ft.
E Bevestig de BOVENRAILSTEUN (3) aan de BOVENHANDGREEP (1) met 2 SCHROEVEN (D).
F Bevestig de AFDEKPLATEN VOOR DE HANDGREPEN (4) met 6 SCHROEVEN (D) en 4 VLAKKE SLUITRINGEN (E).
1
2
1
C
4
B
3
D
A
B
E
D
AFBEELDING VAN DE A50
Bevestigingsmateriaal voor stap 1
Beschrijving Aant.
A
B
C
D
E
Bout
Vlakke sluitring
Moer
Schroef
Vlakke sluitring
1
2
1
8
4
NEDERLANDS
NEDERLANDS
MXR20_AG_A30_A50_r1_1_B.indd 12-13MXR20_AG_A30_A50_r1_1_B.indd 12-13 12/3/20 2:41 PM12/3/20 2:41 PM
