Matrix A50 Assembly

14 15

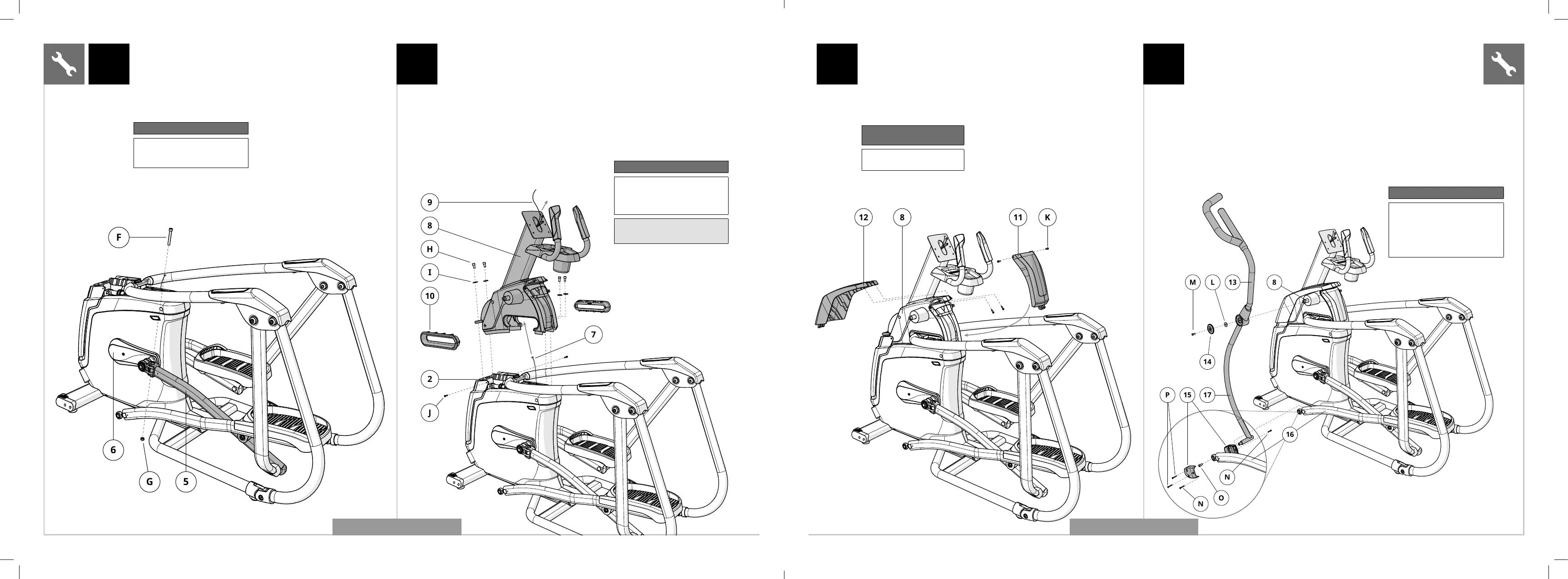

A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 2.
B Schuif de LINKER PEDAALARM (5) op de KRUKAS (6)
en bevestig de arm met 1 BOUT (F) en 1 MOER (G)
met een draaimoment van 77,4 Nm/57 lb-ft.
6
F
G
5
2 3
Bevestigingsmateriaal voor stap 2
Beschrijving Aant.
F
G
Bout
Moer
1
1
9
8
H
I
10
2
J
7
A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 3.
B Trek de KABEL (7) voorzichtig door de BOVENEENHEID (8) met
DE GELEIDEDRAAD (9) aan de binnenkant van de BOVENEENHEID (8).
C Bevestig de BOVENEENHEID (8) op het HOOFDFRAME (2)
met 4 BOUTEN (H) en 4 VLAKKE SLUITRINGEN (I)
met een draaimoment van 64,5 Nm/47,6 lb-ft.
D Plaats 2 SCHROEVEN (J) onder aan de achterzijde
van het HOOFDFRAME (2).
E Plaats de INZETSTUKKEN VOOR HET HELLEND FRAME (10)
in het onderste deel van de BOVENEENHEID (8).
Bevestigingsmateriaal voor stap 3
Beschrijving Aant.
H
I
J
Bout
Vlakke sluitring
Schroef
4
4
2
Opmerking: controleer of er
geen kabels gekneld zitten bij het
bevestigen van de boveneenheid.
AFBEELDING VAN DE A50
15
P
17
O
N
N
16
13
8
L
M
14
8
12
11
K
A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 4.
B Bevestig de ACHTERAFDEKPLAAT VAN DE BOVENKAP (11)
op de BOVENEENHEID (8) met 2 SCHROEVEN (K).
C Bevestig de VOORAFDEKPLAAT VAN DE BOVENKAP (12)
op de BOVENEENHEID (8) met 2 SCHROEVEN (K).
4 5
Bevestigingsmateriaal voor
stap 4
Beschrijving Aant.
K Schroef 4
Bevestigingsmateriaal voor stap 5
Beschrijving Aant.
L
M
N
O
P
Vlakke sluitring
Bout (20 mm)
Schroef (8 mm)
Bout (25 mm)
Schroef (12 mm)
2
2
4
2
4
A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 5.
B Schuif de BOVENARM MET DUBBELE WERKING (13) op de BOVENEENHEID (8)
en bevestig de arm met 1 VLAKKE SLUITRING (L), 1 HANDGREEPKAP (14)
en 1 BOUT (M). Draaimomentwaarden: 64,5 Nm/47,6 lb-ft.
C Bevestig de AFDEKPLAAT VOOR DE KOPPELINGSARM (15)
op de KOPPELINGSARM (16) met 1 SCHROEF (N).
D Schuif de KOPPELINGSARM (16) op de ONDERARM MET DUBBELE WERKING (17)
en bevestig de arm met 1 BOUT (O) met een draaimoment van 80 Nm/59 lb-ft.
E Bevestig de buitenste AFDEKPLAAT VOOR DE KOPPELINGSARM (15) op de
KOPPELINGSARM (17) met 2 SCHROEVEN (P) en 1 SCHROEF (N).
F Herhaal stappen B-E voor de andere kant.
G Verwijder het frame uit de piepschuimverpakking en het karton.
AFBEELDING VAN DE A50
NEDERLANDS
NEDERLANDS
MXR20_AG_A30_A50_r1_1_B.indd 14-15MXR20_AG_A30_A50_r1_1_B.indd 14-15 12/3/20 2:41 PM12/3/20 2:41 PM
