16 17
6 7

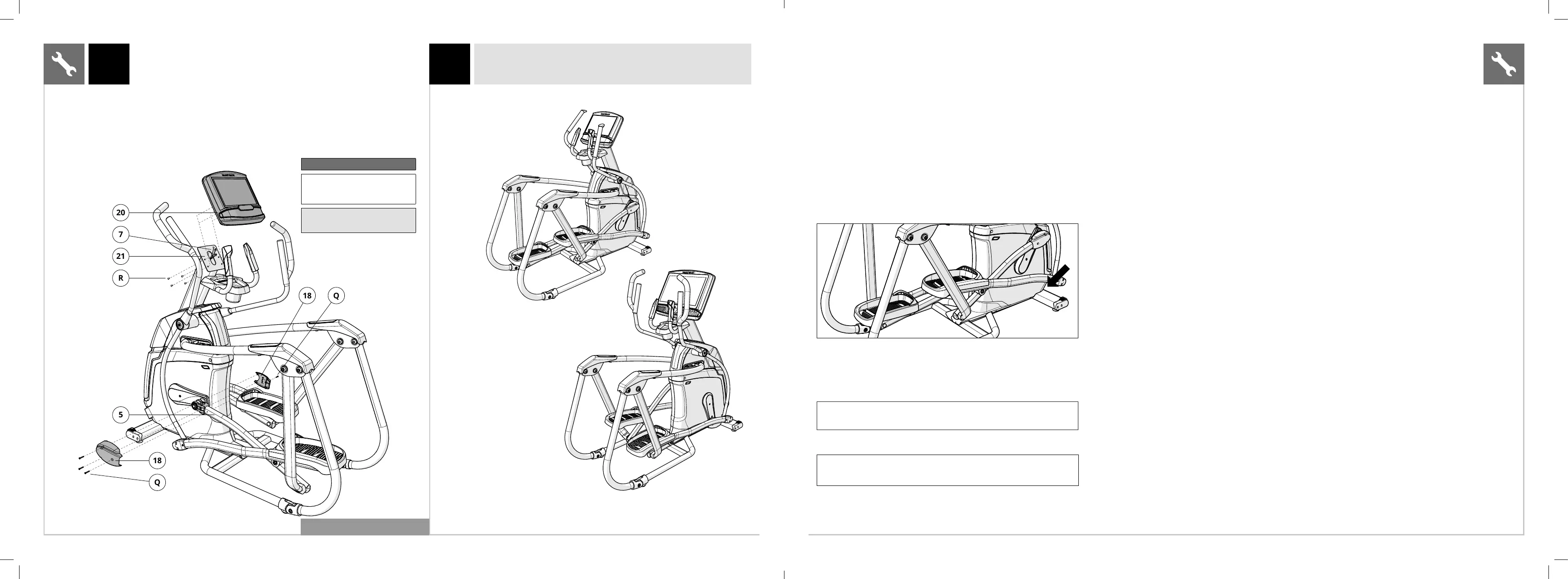

A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 6.
B Bevestig de AFDEKPLATEN VOOR DE PEDAALARMEN (18)
op de LINKER PEDAALARM (5) met 4 SCHROEVEN (Q).
C Sluit de KABELS (7) aan op de CONSOLE (19) en duw overtollige
lengten kabel voorzichtig in de CONSOLEMAST (21).
D Bevestig de CONSOLE (20) op de CONSOLEMAST
(8) met de 4 BOUTEN (R).
AFBEELDING VAN DE A50
DE MONTAGE VAN UW A30/A50 IS VOLTOOID!
Bevestigingsmateriaal voor stap 6
Beschrijving Aant.
Q
R
Schroef
Bout
4
4
Opmerking: controleer of er
geen kabels gekneld zitten bij
het bevestigen van de console.
NEDERLANDS
ADVERTENCIA
El proceso de montaje tiene varios pasos que requieren una atención
especial. Es muy importante seguir correctamente las instrucciones de
montaje y asegurarse de que todas las partes están rmemente ajustadas.
Si no se siguen correctamente las instrucciones de montaje, es posible
que haya piezas del equipo que no estén apretadas y provoquen ruidos
molestos. Para evitar daños en el equipo, debe consultar las instrucciones
de montaje y llevar a cabo las medidas correctivas que se precisen.
COMPONENTES INCLUIDOS:
F 1 bastidor de Ascent Trainer
F 1 soporte de los raíles superiores
F 2 cubiertas para los pasamanos
F 1 kit de cubierta para brazos de pedales
F 1 conjunto de estructura superior
F 2 patas de inclinación del bastidor
F 1 cubierta delantera de la tapa superior
F 1 cubierta trasera de la tapa superior
F 2 brazos superiores/inferiores de acción dual
F 2 kits de cubierta para brazos de conexión
F 2 tapas de asideros
F 1 cable de alimentación
F 1 bolsa de accesorios
La consola se vende por separado.
MONTAJE
Antes de comenzar, busque el número de serie de la cinta, que se halla ubicado
en una etiqueta de código de barras y anótelo en el espacio que se encuentra a
continuación.
NÚMERO DE SERIE
NOMBRE DEL MODELO:
F A30 F A50 MÁQUINA DE ENTRENAMIENTO
MATRIX ASCENT TRAINER
* Indique la información que se menciona arriba cuando llame a la asistencia técnica.
UBICACIÓN DEL NÚMERO DE SERIE
DESEMBALAJE
Desembale el equipo donde lo vaya
a emplear. Coloque el paquete sobre
una supercie plana nivelada. Le
recomendamos que deje el bastidor
en la base de poliestireno extruído
hasta que las instrucciones le indiquen
que debe utilizarla. Nunca abra la
caja si esta está sobre un lateral.
¿NECESITA AYUDA?
Si tiene alguna duda o le falta algún componente, póngase en contacto con el servicio de asistencia
técnica al consumidor. Puede encontrar la información de contacto en la tarjeta de información.
NOTAS IMPORTANTES
Asegúrese de que TODOS los pernos y todas
las tuercas están en su sitio y parcialmente
apretados en todos los pasos del montaje.
Varios componentes se han lubricado previamente
para facilitar el montaje y la utilización. Por favor,
no limpie el lubricante. Si tiene dicultades, se
recomienda aplicar una ligera capa de grasa de litio.
HERRAMIENTAS INCLUIDAS:
F Llave Allen de 6 mm
F Llave Allen de 8 mm
F Llave Allen de 10 mm
F Llave plana de 13/17 mm
F Destornillador de estrella
ESPAÑOL
MXR20_AG_A30_A50_r1_1_B.indd 16-17MXR20_AG_A30_A50_r1_1_B.indd 16-17 12/3/20 2:41 PM12/3/20 2:41 PM
