Matrix C50 User Manual

21
5
4
C
7
6
IMPORTANTE: No apriete los pernos hasta que haya finalizado el
paso 3.

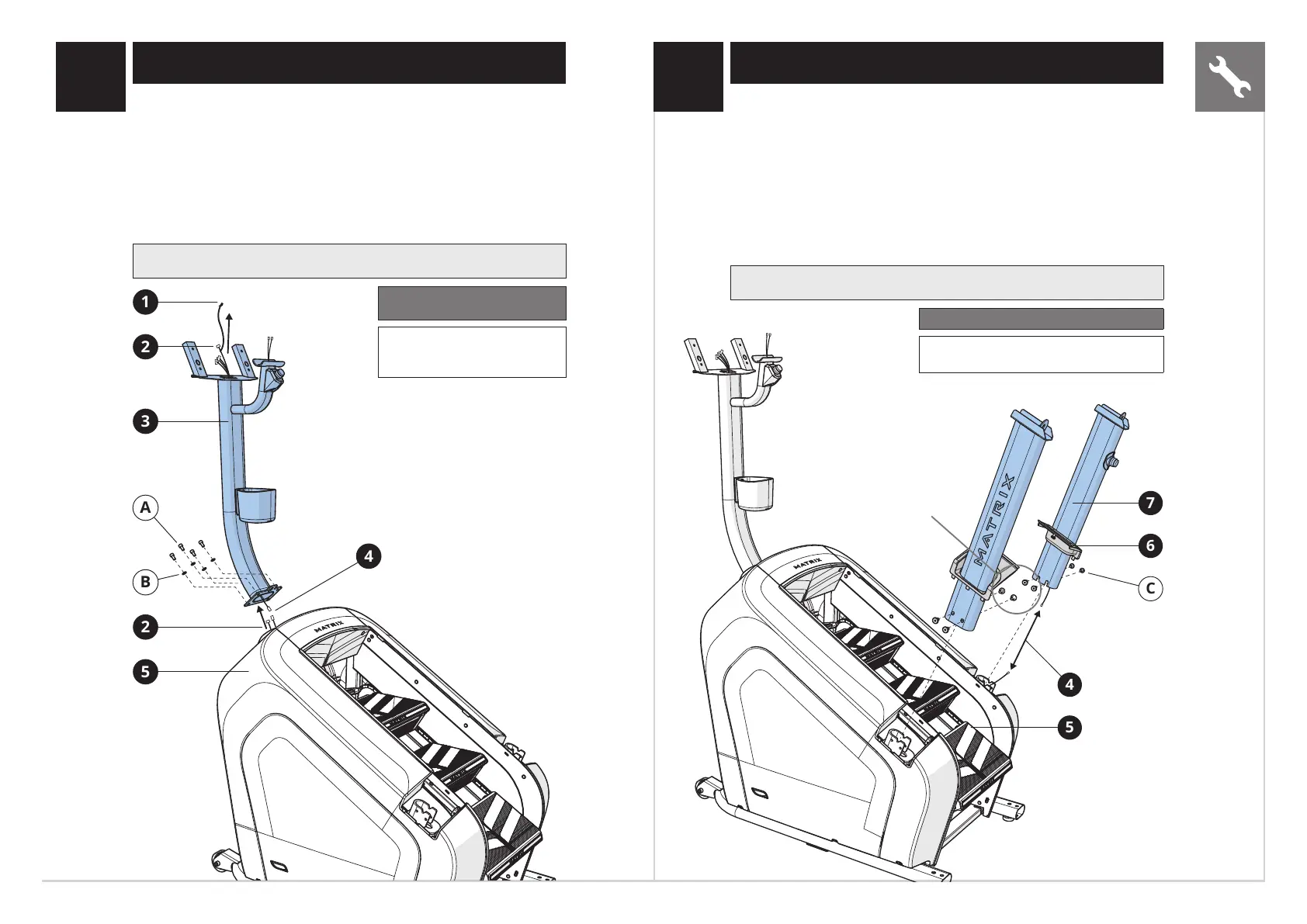

• Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
• Conecte el cable GUÍA (1) al cable DE LA CONSOLA (2) y tire del
primero a través del MÁSTIL DERECHO DE LA CONSOLA (3). Tras ello,
la parte superior del cable de la consola debería estar colocada sobre
la parte superior del mástil. Desconecte el cable guía y apártelo.
• Conecte LOS CABLES DE PARADA DE EMERGENCIA (4).
• Acople el MÁSTIL DE LA CONSOLA (3) a la ESTRUCTURA BASE (5)
mediante 4 PERNOS (A) y 4 ARANDELAS DENTADAS (B).
Nota: Procure no dejar atrapados los cables cuando acople el mástil.
1
2
3
2
5
A
B
4
Componentes necesarios para
el paso 1
Descripción Cantidad
A
B
Perno
Arandela dentada
4
4
1 2
Componentes necesarios para el paso 2
Descripción Cantidad
C Perno de cabeza plana 4
IMPORTANTE: No apriete los pernos hasta que haya finalizado el
paso 3.
• Abra los COMPONENTES NECESARIOS PARA EL PASO 2.
• Deslice las CUBIERTAS DE LOS ASIDEROS (6) hacia arriba hasta la
mitad de los MÁSTILES DEL ASIDERO (7). No los coloque en su sitio
hasta el paso 3.
• Conecte los CABLES DE PARADA DE EMERGENCIA (4) a los MÁSTILES
DERECHOS DEL ASIDERO (7).
• Acople los MÁSTILES DERECHOS DEL ASIDERO (7) a la ESTRUCTURA
BASE (5) mediante 2 PERNOS (C).
• Haga lo mismo en el otro lado.
Nota: Procure no dejar atrapados los cables cuando acople los mástiles.
Preinstalada
ESPAÑOL
