22
G
F
9
10
16
7
D
3
6
E
11
2
3
H
I
12
J
13
NOTA: Procure no dejar atrapado ningún cable al acoplar el asidero.
3 4
Componentes necesarios para el paso 3
Descripción Cantidad
D
E
F
G
Perno de cabeza de botón
Arandela de arco
Perno
Perno de guía
2
2
2
2

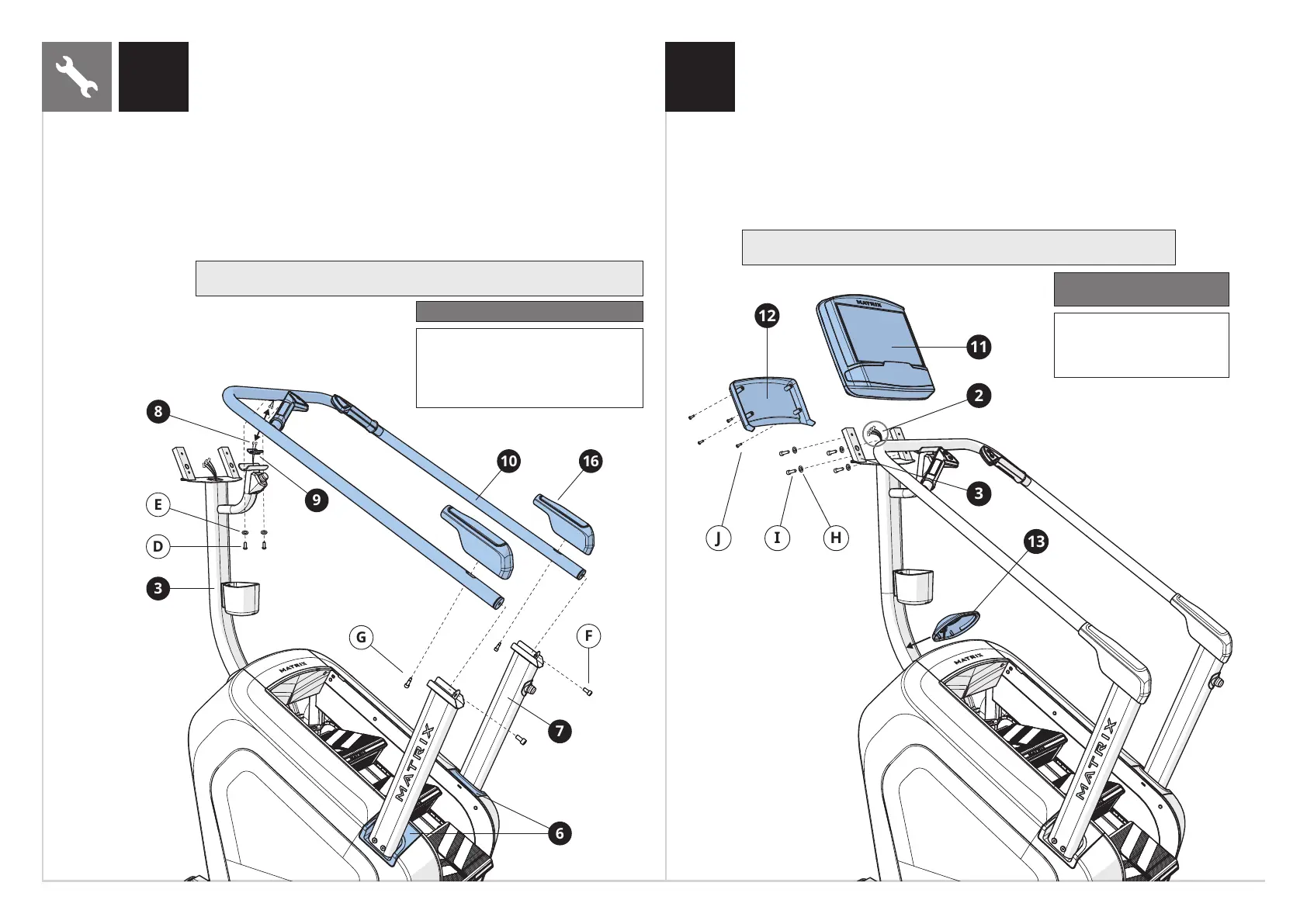

Abra los COMPONENTES NECESARIOS PARA EL PASO 4.
Conecte los CABLES DE LA CONSOLA (2) a la CONSOLA (11).
Acople la CONSOLA (11) al MÁSTIL DE LA CONSOLA (3) mediante 4
ARANDELAS PLANA (H) y 4 PERNOS (I).
Acople la CUBIERTA TRASERA DE LA CONSOLA (12) a la
CONSOLA (11) mediante 4 TORNILLOS (J).
Deslice LA CUBIERTA DEL MÁSTIL DE LA CONSOLA (13)
hasta colocarla sobre el mástil de la consola.
Apriete los pernos (I) a 9,5 Nm o 7 libras por pies.
Nota: Procure no dejar atrapado ningún cable al instalar la consola.
Componentes necesarios para
el paso 4
Descripción Cantidad
H
I
J
Arandela plana
Perno
Tornillo
4
4
4
ESPAÑOL
Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
Introduzca los CABLES DE PULSO (8) en el MÁSTIL DE LA CONSOLA (3) a
través de la JUNTA DE GOMA (9) y conéctelos a los cables del ASIDERO (10).
Acople LOS ASIDEROS (10) al MÁSTIL DE LA CONSOLA (3) mediante
2 PERNOS (D) y 2 ARANDELAS DE ARCO (E).
Acople el MANILLAR (10) al MÁSTIL (7) utilizando 2 TORNILLOS (F). Ajuste los tornillos a 39
Nm/28,8 lb-ft.
Apriete los pernos de los pasos del 1 al 3 a 24 Nm o 17,7 libras por pies.
Deslice las CUBIERTAS DEL ASIDERO (6) hacia abajo y colóquelas en su sitio.
Coloque las CUBIERTAS DEL CONECTOR (16) en el MANILLAR (10) utilizando 2 PERNOS DE
GUÍA (G). Ajuste los tornillos a 9,5 Nm/7 lb-ft.
