Matrix CXC - Page 102

102

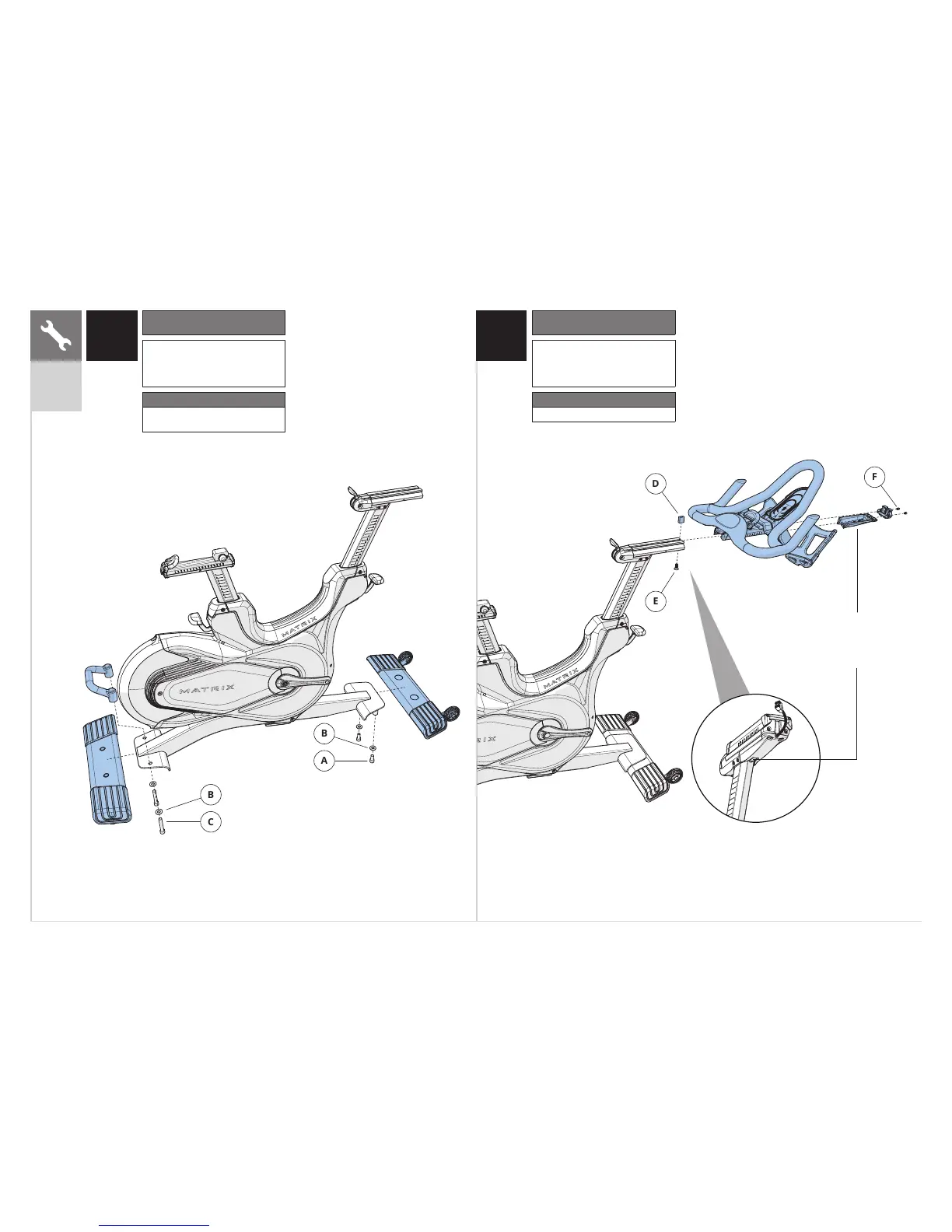

1 2
CXC
CXM
A
B
C
B
Czerwone opakowanie
z wyposażeniem
Opis Liczba szt.
A
B
C
Śruba (M12 x 25L)
Podkładka płaska
Śruba (M12 x 70L)
2
4
2
Moment dokręcania
A
C
78 Nm / 58 ft-lb
78 Nm / 58 ft-lb
E
D
F
Czarny (CXC) / Żółty (CXM)
Opakowanie z wyposażeniem
Opis Liczba szt.
D
E
F
Ogranicznik
Śruba (M8 x 20L)
Śruba (M4 x 6L)
1
1
2
Moment dokręcania
E 20 Nm / 14 ft-lb
Przed montażem (D), (E),
a następnie (F) należy
przesunąć kierownicę
w kierunku ramy.
Niniejsza część dotyczy
wyłącznie modelu CXM.
Wyłącznie CXM: Popchnąć,
aby zablokowa.ć
POLSKI
