CIRCUITO DEDICADO E INFORMAÇÕES ELÉTRICAS
Um “circuito dedicado” signica que cada tomada em que você conecta o equipamento não deve ter nada
mais conectado nela. A maneia mais fácil de vericar isso é localizar a caixa principal de disjuntores e
desligar os disjuntores, um de cada vez. Depois de um disjuntor ter sido deligado, a única coisa que não
deverá estar energizada é o equipamento em questão. Nenhuma lâmpada, máquina de vendas, ventilador,
sistema de som ou qualquer outro item deve perder energia quando você realizar esse teste.
Sem loop (isolado) neutro/terra signica que cada circuito deve ter uma conexão neutra/aterrada individual
vinda dele e terminando em um aterramento aprovado. Você não pode fazer “jumper” de um único neutro/
terra, de um circuito para o próximo.
REQUISITOS ELÉTRICOS
Para sua segurança e para garantir bom desempenho do equipamento, o terra nesse circuito não deve
ter loop (isolado). Consulte NEC, artigo 210-21 e 210-23. Qualquer alteração no cabo de energia padrão
fornecido pode anular todas as garantias do produto.
Os equipamentos E1x foram criados para serem autoenergizados e não requerer uma fonte de alimentação
externa para funcionar. Sem uma fonte de alimentação externa, a hora de inicialização do console pode
ser atrasada. O acréscimo de TV e de outros acessórios ao console aumentará o tempo necessário para
inicialização. Uma fonte de alimentação externa garantirá que a energia seja fornecida ao console o tempo
todo e é recomendada, quando acessórios adicionais são usados.
EQUIPAMENTOS DE 110 V
A E1x exige o uso de 100 v a 125 V, 60 Hz e de um “circuito dedicado” de 15 amperes,
com um neutro/terra sem loop (isolado) para alimentação. Essa tomada deverá
ser uma NEMA 5-15R e deverá ter a mesma conguração que o plugue. Nenhum
adaptador deverá ser usado com esse produto. Os elípticos suspensos podem ser
colocados juntos, com correntes, podendo ter até quatro equipamentos por circuito
dedicado de 15 amperes. Adaptadores de cabo de corrente da Matrix são vendidos
separadamente.
220 V
O E1x exige o uso de 216 v a 250 V, 50 Hz e de um “circuito dedicado” de 15 amperes,
com um neutro/terra sem loop (isolado) para alimentação. Essa tomada deverá
ser uma NEMA 6-15R e deverá ter a mesma conguração que o plugue. Nenhum
adaptador deverá ser usado com esse produto. Os elípticos suspensos podem ser
colocados juntos, com correntes, podendo ter até quatro equipamentos por circuito
dedicado de 15 amperes. Adaptadores de cabo de corrente da Matrix são vendidos
separadamente.
INSTRUÇÕES PARA ATERRAMENTO
A unidade deve ser aterrado. Se o equipamento não funcionar corretamente ou
quebrar, o aterramento fornece um caminho de menos resistência para a corrente
elétrica, para reduzir o risco de choque elétrico. O equipamento está equipado
com um cabo que tem um condutor de aterramento de equipamento e um plugue
de aterramento. O plugue deve ser colocado em uma tomada adequada que
esteja instada e aterrada de forma adequada, de acordo com todos os códigos
e regulamentos locais. Se o usuário não seguir essas instruções de aterramento,
ele poderá violar a garantia limitada da Matrix.
INFORMAÇÕES ELÉTRICAS ADICIONAIS
Além do requisito de um circuito dedicado, um cabo com bitola adequada deve
ser usado da caixa do disjuntor, para cada tomada que terá o número máximo de
unidades conectada a ela. Se a distância da caixa do disjuntor para cada tomada
for de 100 pés (30,5 m) ou menos, um cabo com bitola de 12 deverá ser usado.
Para distâncias da caixa do disjuntor para a tomada maiores que 100 pés (30,5 m),
um cabo de bitola de 10 deverá ser usado.
MODO DE ECONOMIA DE ENERGIA/BAIXO USO DE ENERGIA
Todos os equipamentos são congurados com a capacidade de entrar em um
modo de economia de energia/baixo uso de energia, quando o equipamento não
estiver sendo usada por um período especicado de tempo. Pode ser necessário
tempo adicional para reativar totalmente o equipamento, depois que ele tiver
entrado no modo de baixo uso de energia. Esse recurso de economia de energia
pode ser ativado ou desativado de dentro do “Modo gerenciador” ou do “Modo de
engenharia”.
ACESSÓRIO PCTV
Um “circuito dedicado” de 15 amperes ou de 20 amperes neutro/aterrado sem loop
(isolado) é necessário. Cada PCTV requer pelo menos uma corrente de 1,2 amperes.
No máximo 12 PCTVs devem ser usadas para cada circuito de 15 amperes e no
máximo 16 PCTVs devem ser usadas para cada circuito de 20 amperes. A tomada
de alimentação deve ter a mesma conguração que o plugue. Nenhum adaptador
deverá ser usado com esse produto. Um cabo coaxial RG6 com xações de
compressão “tipo F” precisará ser conectado entre a fonte do vídeo e cada unidade
PCTV.
ACESSÓRIO TV DIGITAL
Requisitos adicionais de energia não são necessários para um acessório de
TV digital. Um cabo coaxial RG6 com xações de compressão “tipo F” precisará
ser conectado entre a fonte do vídeo e cada unidade de TV digital.

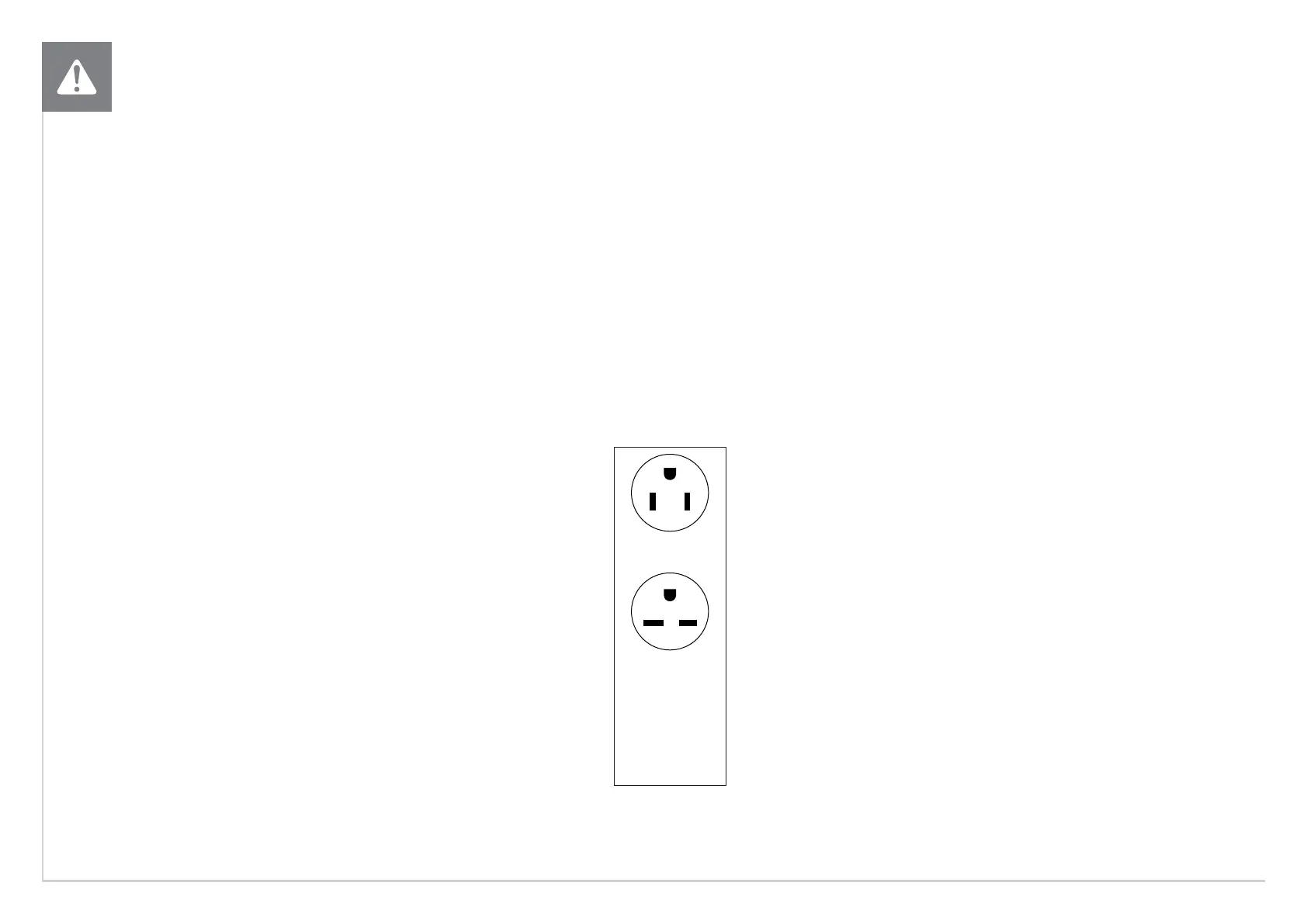

Plugues de cabo
de alimentação
da América do
Norte mostrados.
Dependendo do
seu país, o tipo de
plugue pode variar.
PLUGUE 110
NEMA 5-15P
PLUGUE 220
NEMA 6-15P
REQUISITOS DE ALIMENTAÇÃO
PORTUGUÊS
