Matrix Lifestyle Elliptical

36
ESPAÑOL
B
A
E
F
H
G
L
M
K
J
I

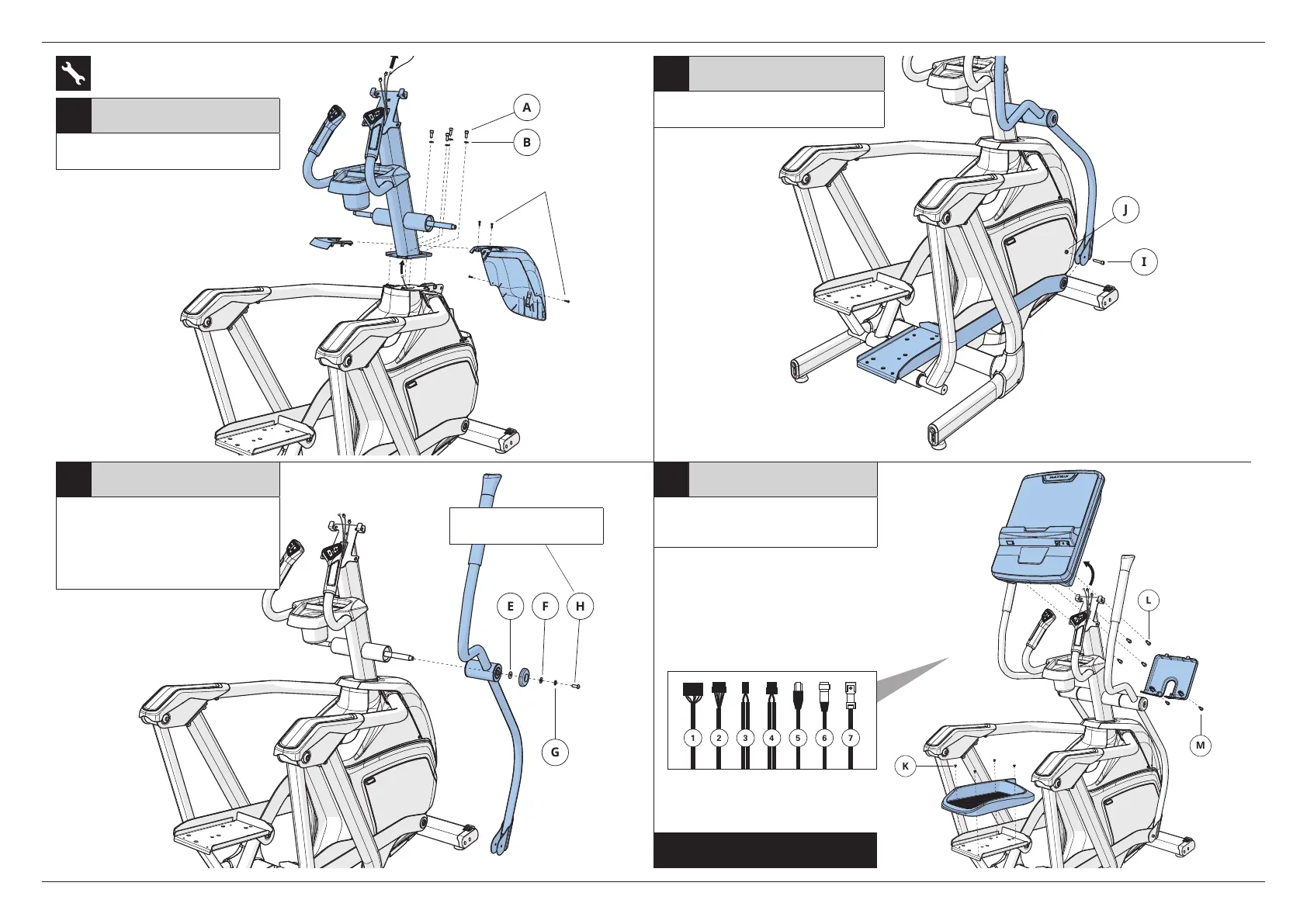

MONTAJE
3
Piezas de tornillería Cantidad
I
J
Perno (35 -20mm)
Tuerca
2
2
1
Piezas de tornillería Cantidad
A
B
Perno
Arandela plana
4
4
2
Piezas de tornillería Cantidad
E
F
G
H
Arandela plana
(25mm)
Arandela plana
(19mm)
Arandela elástica
Perno (20mm)
2
2
2
2
4
Piezas de tornillería Cantidad
K
L
M
Tornillo
Perno
Tornillo
8
4
2
Par de apriete
40 Nm/29 ft-lb
Preinstalado
MONTAJE FINALIZADO
1
2
3
4
5
6
7
Comunicación LCB
Cable de alimentación de extensión
Ritmo cardiaco
Tecla rápida
Ethernet
Cable coaxial
Cable de toma de tierra
1
7
6
5
4
2
3
