Matrix T3xm - Page 101

101
POLSKI
INSTRUKCJA UZIEMIANIA
Urządzenie musi być uziemione. W razie nieprawidłowego działania lub awarii
uziemienie zapewnia ścieżkę przepływu prądu elektrycznego o najniższym
poziomie oporu, ograniczając zagrożenie porażenia prądem. Urządzenie jest
wyposażone w przewód zasilający z przewodem zapewniającym uziemienie sprzętu
i wtyczką uziemiającą. Wtyczkę trzeba podłączyć do odpowiedniego gniazdka,
które zostało prawidłowo zamontowane i uziemione zgodnie ze wszystkimi
lokalnymi normami i rozporządzeniami. Zignorowanie instrukcji dotyczących
uziemienia może oznaczać unieważnienie ograniczonej gwarancji rmy Matrix.
DODATKOWE INFORMACJE ELEKTRYCZNE
Poza wymogiem związanym z obwodem dedykowanym, począwszy od
skrzynki rozdzielczej, aż do każdego gniazdka o maksymalnej liczbie
podłączonych urządzeń, należy zastosować odpowiedni przewód zasilający.
Jeśli odległość od skrzynki rozdzielczej do każdego gniazdka jest mniejsza
lub równa 100 stóp (30,5 m), wówczas należy użyć przewodu w rozmiarze
12. W przypadku odległości od skrzynki rozdzielczej do gniazdka większych
niż 100 stóp (30,5 m) należy użyć przewodu w rozmiarze 10.
TRYB OSZCZĘDZANIA ENERGII/NISKIEGO POBORU ENERGII
Wszystkie urządzenia są skongurowane w taki sposób, że mogą przejść do
trybu oszczędzania energii/niskiego poboru energii w razie nieużywania danego
urządzenia przez ustawiony okres czasu. Po przejściu w tryb niskiego poboru
energii czas pełnej ponownej aktywacji danego urządzenia może być wydłużony.
Funkcję oszczędzania energii można włączyć lub wyłączyć z poziomu opcji
„Manager Mode” (Tryb zarządzania) lub „Engineering Mode” (Tryb serwisowy).
DODATKOWY TELEWIZOR CYFROWY (T1X I T3X)
Wymagane jest zastosowanie „obwodu dedykowanego” 15 A lub 20 A
z zaizolowanym przewodem neutralnym/uziemionym. Każdy dodatkowy
telewizor wymaga co najmniej 1,2 A natężenia prądu (przy napięciu 110 V lub
220 V). Dla każdego obwodu 15 A można użyć nie więcej niż 12 dodatkowych
telewizorów, a dla każdego obwodu 20 A — nie więcej niż 16 dodatkowych
telewizorów. Gniazdko zasilające powinna cechować ta sama konguracja, co
wtyczkę. Do opisywanego produktu nie należy używać przedłużacza. Między
źródłem wideo a każdym dodatkowym telewizorem konieczne będzie podłączenie
przewodu koncentrycznego RG6 ze złączami kompresyjnymi typu „F”.
INFORMACJE O OBWODZIE DEDYKOWANYM I ELEKTRYCZNYM
„Obwód dedykowany” oznacza, że do żadnego gniazdka, do którego wkładana jest
wtyczka, nie powinny być podłączone żadne inne przyrządy w ramach tego samego
obwodu. Najłatwiejszym sposobem na sprawdzenie tego jest zlokalizowanie głównej
skrzynki rozdzielczej i wyłączenie wyłącznika/wyłączników pojedynczo. Po wyłączeniu
wyłącznika jedynym przyrządem, który nie powinien być zasilany, są jednostki, o których
mowa. Po przeprowadzeniu tego testu nie powinno zostać wyłączone zasilanie żadnych
lamp, automatów, aparatury nagłaśniającej ani żadnych innych urządzeń.
Zaizolowany przewód neutralny/uziemiający oznacza, że każdy obwód musi
zawierać wychodzące z niego indywidualne połączenie neutralne/uziemiające, które
kończy się przy zatwierdzonym uziemieniu. Nie można „mostkować” pojedynczego
połączenia neutralnego/uziemiającego z jednego obwodu do kolejnego.
WYMOGI ELEKTRYCZNE
Ze względów bezpieczeństwa i w celu zapewnienia prawidłowego działania bieżni uziemienie
tego obwodu musi być zaizolowane. Patrz norma NEC 210–21 i 210–23. Bieżnia jest
wyposażona w przewód zasilający z wtyczką (zgodnie z listą
poniżej) i wymaga gniazda zasilania zgodnego ze specykacją.
Wszelkie modykacje tego przewodu zasilającego spowodują
utratę wszystkich gwarancji dotyczących tego produktu.
W przypadku jednostek ze zintegrowanym telewizorem (np. 7xe i 7xi)
wymagania dotyczące zasilania telewizora są dołączone do jednostki.
Do urządzenia cardio i źródła wideo konieczne będzie podłączenie
przewodu koncentrycznego typu RG6 ze złączami kompresyjnymi
typu „F” na każdym końcu. W przypadku jednostek z dodatkowym
telewizorem cyfrowym (tylko 5x) dodatkowy telewizor cyfrowy jest
zasilany przez urządzenie, do którego jest podłączony. W odniesieniu
do dodatkowej telewizji cyfrowej nie są wymagane żadne dodatkowe
wymogi dotyczące zasilania. W przypadku urządzeń z dodatkiem PCTV
(tylko 5x) istnieją oddzielne wymogi dotyczące zasilania telewizora.
URZĄDZENIA 110 V
Wszystkie bieżnie Matrix 5x, 7xe i 7xi 110 V wymagają zastosowania
„obwodu dedykowanego” 100–125 V, 60 Hz i 20 A z zaizolowanym
przewodem neutralnym/uziemiającym do zasilania. Gniazdko powinno być
gniazdkiem typu NEMA 5-20R i charakteryzować się taką samą konguracją,
co wtyczka. Do opisywanego produktu nie należy używać przedłużacza.
URZĄDZENIA 220 V
Wszystkie bieżnie Matrix 5x, 7xe i 7xi 220 V wymagają zastosowania
„obwodu dedykowanego” 216–250 V, 50 Hz i 20 A z zaizolowanym
przewodem neutralnym/uziemiającym do zasilania. Gniazdko powinno być
gniazdkiem typu NEMA 6-20R i charakteryzować się taką samą konguracją,
co wtyczka. Do opisywanego produktu nie należy używać przedłużacza.
WYMOGI DOTYCZĄCE ZASILANIA

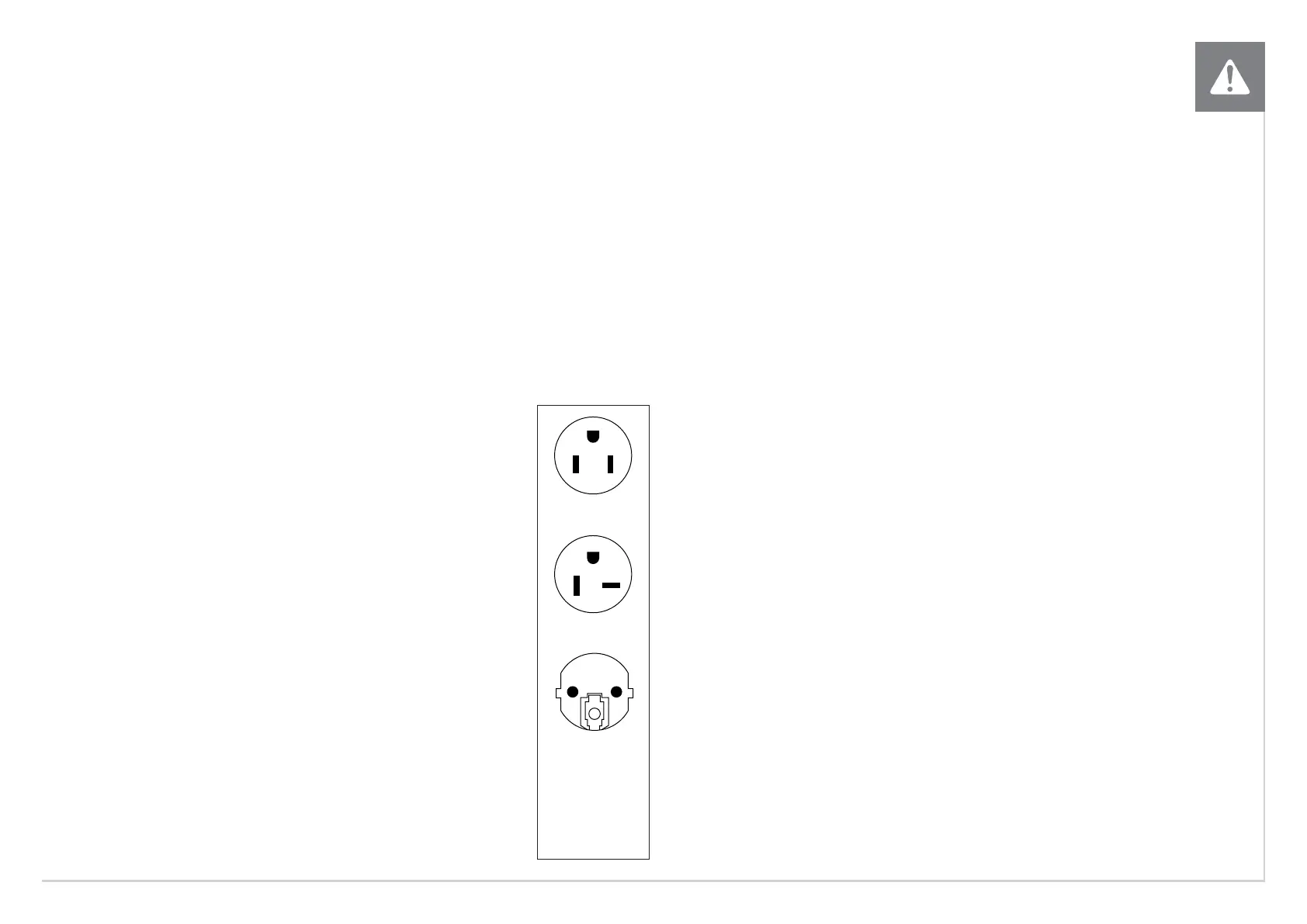

Pokazywane są wtyczki
kabla zasilającego w
Ameryce Północnej
i Europie. Rodzaje
wtyczek mogą być
różne w zależności od
danego kraju.
WTYCZKA 110
NEMA 5-15P
WTYCZKA 220
NEMA 6-20P
WTYCZKA
EUROPEJSKA
