Matrix TF30 Manual

30 31
1
5
12
11
J
10
1
11
5
H
8
9
4
I
5
1
4
3 4
A Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
B Coloque los MANGUITOS DEL ASIDERO (8) en la parte superior de los
MÁSTILES DE LA CONSOLA (1 Y 5).
C Conecte los CABLES DE LA CONSOLA (4) e introduzca los cables en el
interior de los MÁSTILES DE LA CONSOLA (1 Y 5).
D Acople el ASIDERO (9) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando
2 PERNOS (H) y 4 PERNOS (I). Apriete hasta 15 Nm / 11 lb-ft.
E Apriete todos los pernos de los pasos 1, 2 y 3.
Nota: Tenga cuidado de no estrangular ningún cable al instalar el asidero.
Componentes necesarios para el paso 3
Descripción Cant.
H
I
Perno
Perno
2
4
A Inserte las 4 CUBIERTAS DEL ASIDERO (10) en el ASIDERO (9).
B Deslice las CUBIERTAS EXTERIORES PARA LA ESTRUCTURA BASE (11)
por encima de los pernos en la parte inferior de los MÁSTILES DE LA
CONSOLA (1 Y 5).
C Solo para el modelo T50: Abra los COMPONENTES NECESARIOS PARA
EL PASO 4.
D Solo para el modelo T50: Monte las CUBIERTAS INTERIORES PARA LA
ESTRUCTURA BASE (12) usando 4 TORNILLOS (J).
Componentes necesarios para el
paso 4 (T30 / T50)
Descripción Cant.
J Tornillo 4
T30/T50
T70/T75
IMPORTANTE: No apriete los pernos hasta
que haya finalizado el paso 3.

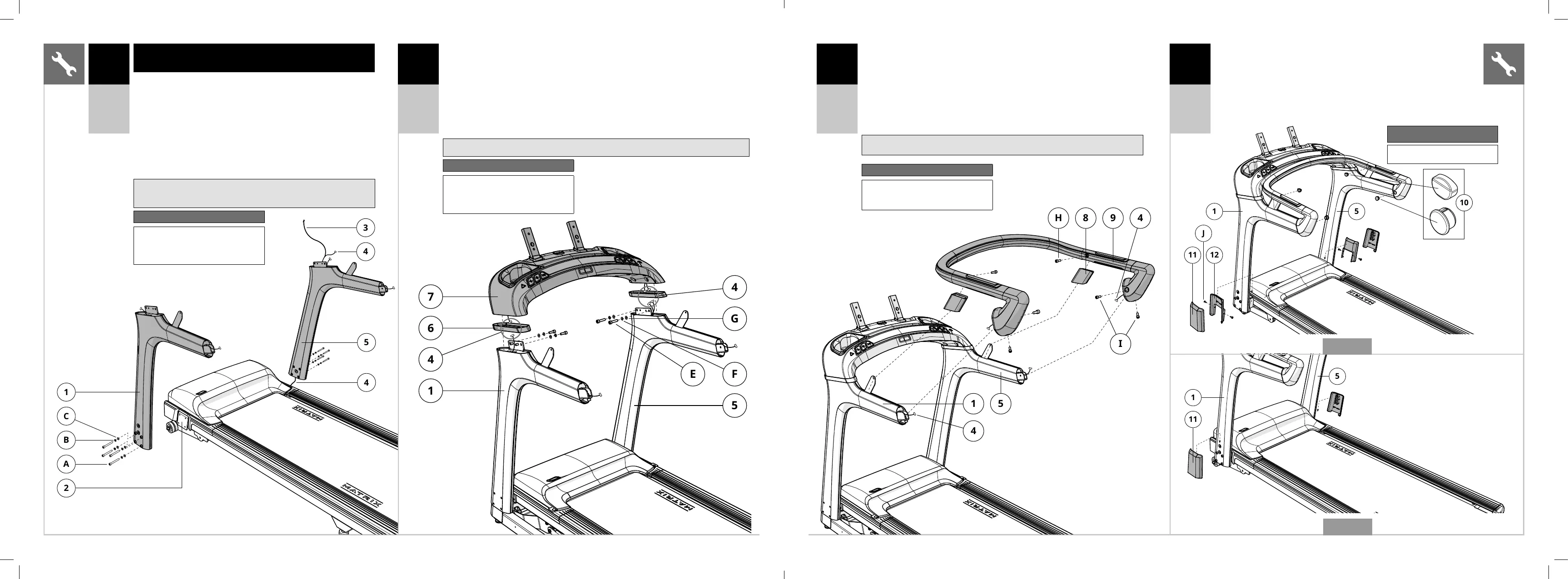

A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Acople el MÁSTIL IZQUIERDO DE LA CONSOLA (1)
a la ESTRUCTURA BASE (2) utilizando 4 PERNOS
(A), 4 ARANDELAS DE PRESIÓN (B) y 4 ARANDELAS
PLANAS (C). Apriete hasta 30 Nm / 22 lb-ft.
C Conecte el CABLE GUÍA (3) al CABLE DE LA CONSOLA (4)
Y tire del primero a través del MÁSTIL DERECHO DE LA
CONSOLA (5). Tras ello, la parte superior del cable de la
consola debería estar colocada sobre la parte superior
del mástil. Desconecte y aparte el cable guía.
NOTA: Tenga cuidado de no estrangular ningún cable al instalar el
mástil derecho de la consola.
1
C
B
A
2
3
4
5
4
1 2
Componentes necesarios para el paso 1
Descripción Cant.
A
B
C
Perno
Arandela de presión
Arandela plana
8
8
8
7
6
4
1
G
F
E
5
4
Componentes necesarios para el paso 2
Descripción Cant.
E
F
G
Perno
Arandela de presión
Arandela plana
4
4
4
A Abra los COMPONENTES NECESARIOS PARA EL PASO 2.
B Coloque los SOPORTES DE MÁSTIL DE LA CONSOLA (6) en la parte superior
de los MÁSTILES DE LA CONSOLA (1 Y 5).
C Conecte los CABLES DE LA CONSOLA (4), quite los alambres de sujeción e
introduzca los cables en el interior de los MÁSTILES DE LA CONSOLA (1 Y 5)
y deslice la BASE DE LA CONSOLA (7) hacia los MÁSTILES DE LA CONSOLA (1 & 5).
D Acople la BASE DE LA CONSOLA (7) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando
4 PERNOS (E), 4 ARANDELAS DE PRESIÓN (F) y 4 ARANDELAS PLANAS (G). Apriete
hasta 20 Nm / 15 lb-ft.
NOTA: Tenga cuidado de no estrangular ningún cable al instalar la base de la consola.
ESPAÑOL
ESPAÑOL
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
