CIRCUITO DEDICADO E INFORMAÇÕES ELÉTRICAS
Um “circuito dedicado” signica que cada tomada em que você conecta a bicicleta não deve ter nada mais
conectado nela. A maneia mais fácil de vericar isso é localizar a caixa principal de disjuntores e desligar os
disjuntores, um de cada vez. Depois de um disjuntor ter sido deligado, a única coisa que não deverá estar
energizada é o equipamento em questão. Nenhuma lâmpada, máquina de vendas, ventilador, sistema de
som ou qualquer outro item deve perder energia quando você realizar esse teste.
Sem loop (isolado) neutro/terra signica que cada circuito deve ter uma conexão neutra/aterrada individual
vinda dele e terminando em um aterramento aprovado. Você não pode fazer "jumper" de um único neutro/
terra, de um circuito para o próximo.
REQUISITOS ELÉTRICOS
Para sua segurança e para garantir bom desempenho da bicicleta, o terra nesse circuito não deve ter loop
(isolado). Consulte NEC, artigo 210-21 e 210-23. Qualquer alteração no cabo de energia padrão fornecido pode
anular todas as garantias do produto.
As bicicletas 1x foram criadas para serem energizadas automaticamente e não requerem uma fonte de
alimentação externa para funcionar. Sem uma fonte de alimentação externa, a hora de inicialização do console
pode ser atrasada. O acréscimo de TV e de outros acessórios ao console aumentará o tempo necessário para
inicialização. Uma fonte de alimentação externa garantirá que a energia seja fornecida ao console o tempo todo
e é recomendada, quando acessórios adicionais são usados.
Para bicicletas com uma TV integrada (1xe), os requisitos de energia da TV estão incluídos com a bicicleta.
Um cabo coaxial RG6 de blindagem quádrupla com xações de compressão "tipo F" em cada extremidade
precisará ser conectado à unidade cardio e à fonte do vídeo. Requisitos adicionais de energia não são
necessários para um acessório de TV digital. Para unidades com um acessório PCTV,
os requisitos de energia da TV estão separados.
OBSERVAÇÃO: Todas as unidades com Virtual Active
™
devem ser energizadas.
BICICLETAS DE 110 V
Todas as bicicletas Matrix 1x 110 V exigem o uso de 100 v a 125 V, 60 Hz e de um
"circuito dedicado" de 15 amperes, com um neutro/terra sem loop (isolado) para
alimentação. Essa tomada deverá ser uma NEMA 5-15R e deverá ter a mesma
conguração que o plugue. Nenhum adaptador deverá ser usado com esse produto.
Essas bicicletas podem ser colocadas juntas com correntes, podendo ter até quatro
bicicletas por circuito dedicado de 15 amperes. Adaptadores de cabo de corrente da
Matrix são vendidos separadamente.
220 V
Todas as bicicletas Matrix 1x 220 V exigem o uso de 216 v a 250 V, 50 Hz e de um
"circuito dedicado" de 15 amperes, com um neutro/terra sem loop (isolado) para
alimentação. Essa tomada deverá ser uma NEMA 6-15R e deverá ter a mesma
conguração que o plugue. Nenhum adaptador deverá ser usado com esse produto.
Essas bicicletas podem ser colocadas juntas com correntes, podendo ter até quatro
bicicletas por circuito dedicado de 15 amperes. Adaptadores de cabo de corrente da
Matrix são vendidos separadamente.
INSTRUÇÕES PARA ATERRAMENTO
A unidade deve ser aterrado. Se o equipamento não funcionar corretamente ou
quebrar, o aterramento fornece um caminho de menos resistência para a corrente
elétrica, para reduzir o risco de choque elétrico. A bicicleta está equipada com
um cabo que tem um condutor de aterramento de equipamento e um plugue
de aterramento. O plugue deve ser colocado em uma tomada adequada que
esteja instada e aterrada de forma adequada, de acordo com todos os códigos
e regulamentos locais. Se o usuário não seguir essas instruções de aterramento,
ele poderá violar a garantia limitada da Matrix.
INFORMAÇÕES ELÉTRICAS ADICIONAIS
Além do requisito de um circuito dedicado, um cabo com bitola adequada deve
ser usado da caixa do disjuntor, para cada tomada que terá o número máximo de
unidades conectada a ela. Se a distância da caixa do disjuntor para cada tomada
for de 100 pés (30,5 m) ou menos, um cabo com bitola de 12 deverá ser usado.
Para distâncias da caixa do disjuntor para a tomada maiores que 100 pés (30,5 m),
um cabo de bitola de 10 deverá ser usado.
MODO DE ECONOMIA DE ENERGIA/BAIXO USO DE ENERGIA
Todas as bicicletas são conguradas com a capacidade de entrar em um modo
de economia de energia/baixo uso de energia, quando a bicicleta não estiver
sendo usada por um período especicado de tempo. Pode ser necessário tempo
adicional para reativar totalmente a bicicleta, depois que ela tiver entrado no modo
de baixo uso de energia. Esse recurso de economia de energia pode ser ativado
ou desativado de dentro do "Modo gerenciador" ou do "Modo de engenharia".
ACESSÓRIO PCTV
Um "circuito dedicado" de 15 amperes ou de 20 amperes neutro/aterrado sem loop
(isolado) é necessário. Cada PCTV requer pelo menos uma corrente de 1,2 amperes.
No máximo 12 PCTVs devem ser usadas para cada circuito de 15 amperes e no
máximo 16 PCTVs devem ser usadas para cada circuito de 20 amperes. A tomada
de alimentação deve ter a mesma conguração que o plugue. Nenhum adaptador
deverá ser usado com esse produto. Um cabo coaxial RG6 com xações de
compressão "tipo F" precisará ser conectado entre a fonte do vídeo e cada unidade
PCTV.
ACESSÓRIO TV DIGITAL
Requisitos adicionais de energia não são necessários para um acessório de TV
digital. Um cabo coaxial RG6 com xações de compressão "tipo F" precisará ser
conectado entre a fonte do vídeo e cada unidade de TV digital.

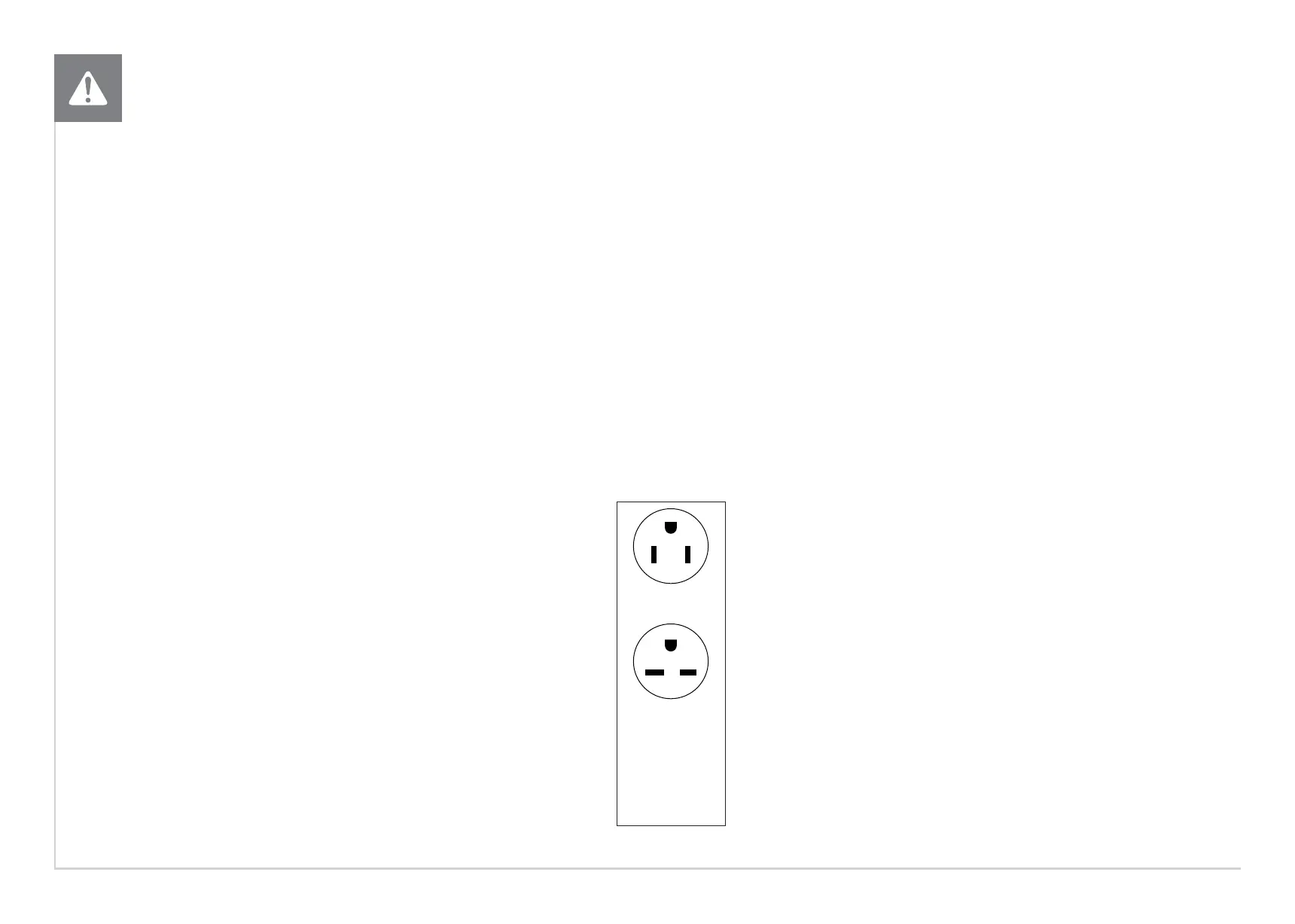

Plugues de cabo
de alimentação
da América do
Norte mostrados.
Dependendo do seu
país, o tipo de plugue
pode variar.
PLUGUE
110 NEMA 5-15P
PLUGUE
220 NEMA 6-15P
REQUISITOS DE ALIMENTAÇÃO
PORTUGUÊS
