Matrix U30

18

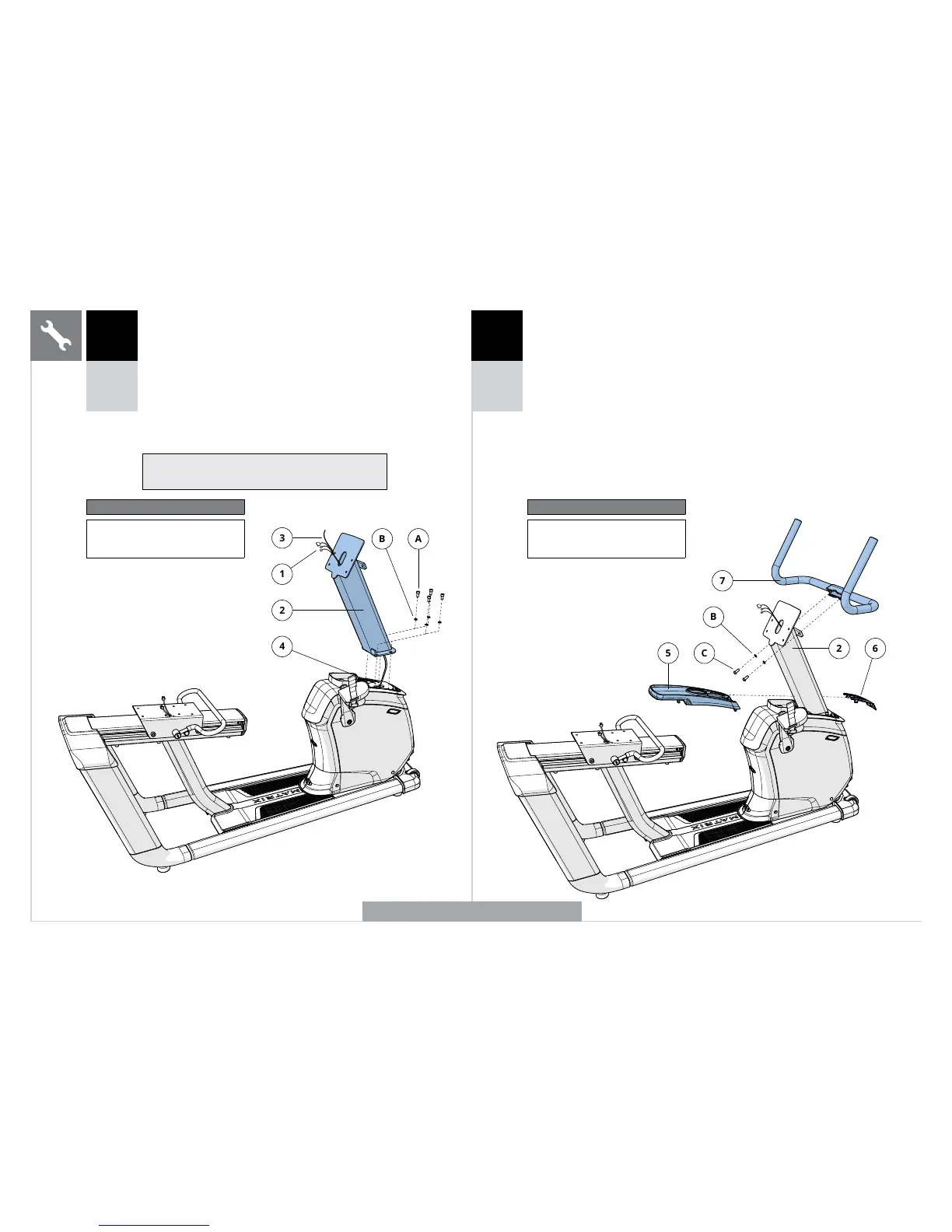

A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA PREMIÈRE ÉTAPE.
B Sortez délicatement les CÂBLES (1) à travers le
SUPPORT DE LA CONSOLE (2) à l’aide du CÂBLE
CONDUCTEUR (3) situé à l’intérieur du SUPPORT
DE LA CONSOLE (2). Retirez le câble conducteur.
C Fixez le SUPPORT DE LA CONSOLE (2) au CADRE
PRINCIPAL (4) en utilisant 4 BOULONS (A) et
4 RONDELLES ÉLASTIQUES (B). Réglage de couple :
23,1 Nm/17 lb-ft.
Remarque : prenez garde de ne pincer aucun câble
lors de l’installation du support de la console.
2
1
3
4
A
B
1 2
Kit de pièces de xation pour l’étape 1
Description Qté
A Boulon 4
B Rondelle élastique 4
7
B
C
5
6
2
Kit de pièces de xation pour l’étape 2
Description Qté
C Boulon 2
B Rondelle élastique 2
R30
R50
R30
R50
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA DEUXIÈME ÉTAPE.
B Faites glisser l’EMBOUT DE PROTECTION
ARRIÈRE (5) sur le SUPPORT DE LA
CONSOLE (2) et positionnez-le correctement.
C Faites glisser l’EMBOUT DE PROTECTION
AVANT (6) sur le SUPPORT DE LA CONSOLE (2)
et positionnez-le correctement.
D Fixez les POIGNÉES (7) sur le SUPPORT DE LA
CONSOLE (2) en utilisant 2 BOULONS (C) et
2 RONDELLES ÉLASTIQUES (B). Réglage de couple :
23,1 Nm/17 lb-ft.
REPRÉSENTATION D’UN MODÈLE R50
FRANÇAIS
