Matrix U30

19
D
E
8
9
10
3 4
R30
R50
R30
R50
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA TROISIÈME ÉTAPE.

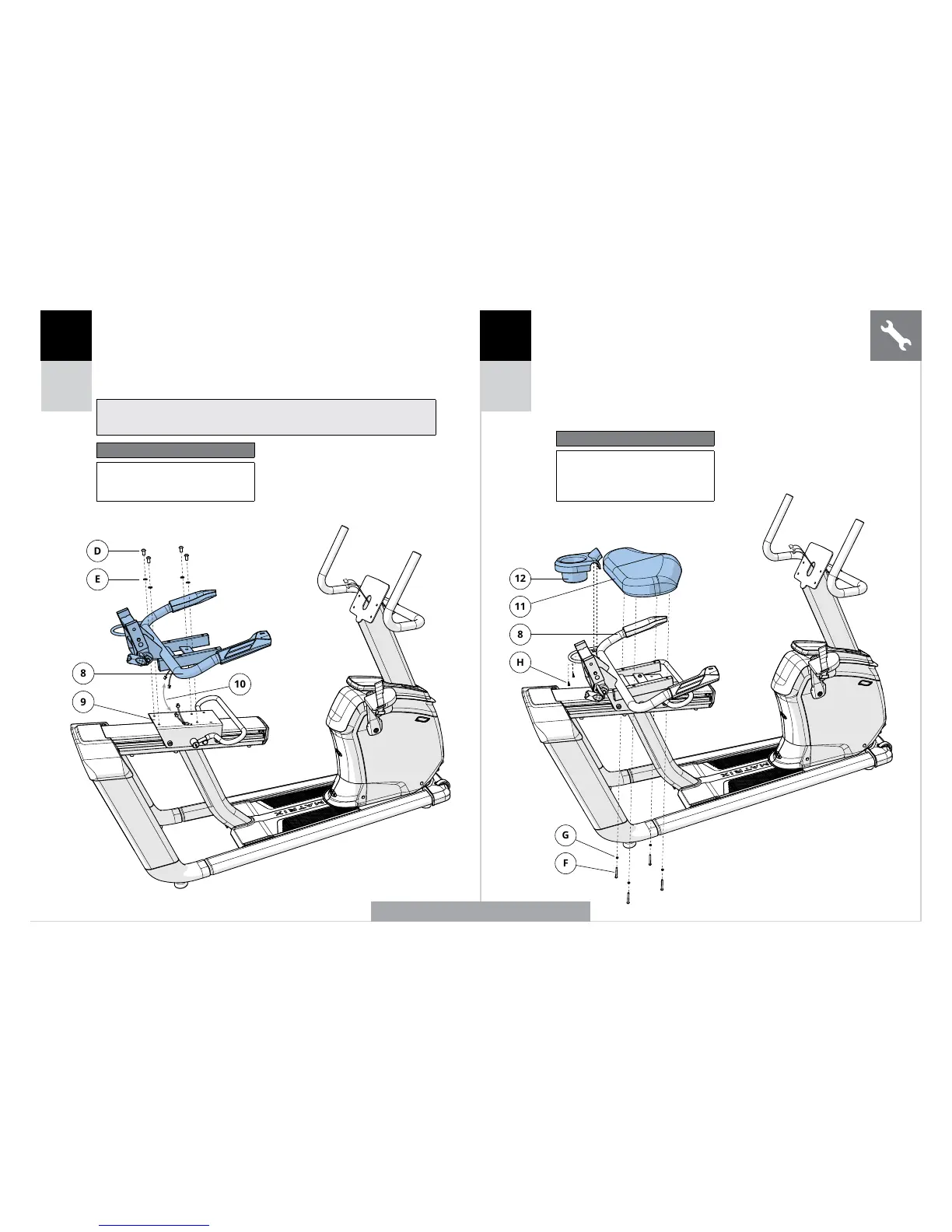

B Fixez le CHÂSSIS DE SIÈGE (8) au SYSTÈME DE COULISSEMENT
DU SIÈGE (9) en utilisant 4 BOULONS (D) et 4 RONDELLES
ÉLASTIQUES (E). Réglage de couple : 23,1 Nm/17 lb-ft.
C Branchez les CÂBLES (10).
Remarque : prenez garde de ne pincer aucun câble lors de la fixation du
châssis de siège.
Kit de pièces de xation pour l’étape 3
Description Qté
D Boulon 4
E Rondelle élastique 4
12
11
8
H
G
F
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA QUATRIÈME ÉTAPE.
B Fixez l’ASSISE DE SIÈGE (11) au CHÂSSIS
DE SIÈGE (8) en utilisant 4 BOULONS (F)
et 4 RONDELLES ÉLASTIQUES (G).
C Attachez le PORTE-BOUTEILLE (12) au CHÂSSIS DE
SIÈGE (8) en utilisant 2 VIS (H).
Kit de pièces de xation pour l’étape 4
Description Qté
F Boulon 4
G Rondelle élastique 4
H Vis 2
REPRÉSENTATION D’UN MODÈLE R50
FRANÇAIS
