REMARQUE : cette étape concerne les modèles R30 uniquement.
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA CINQUIÈME ÉTAPE.

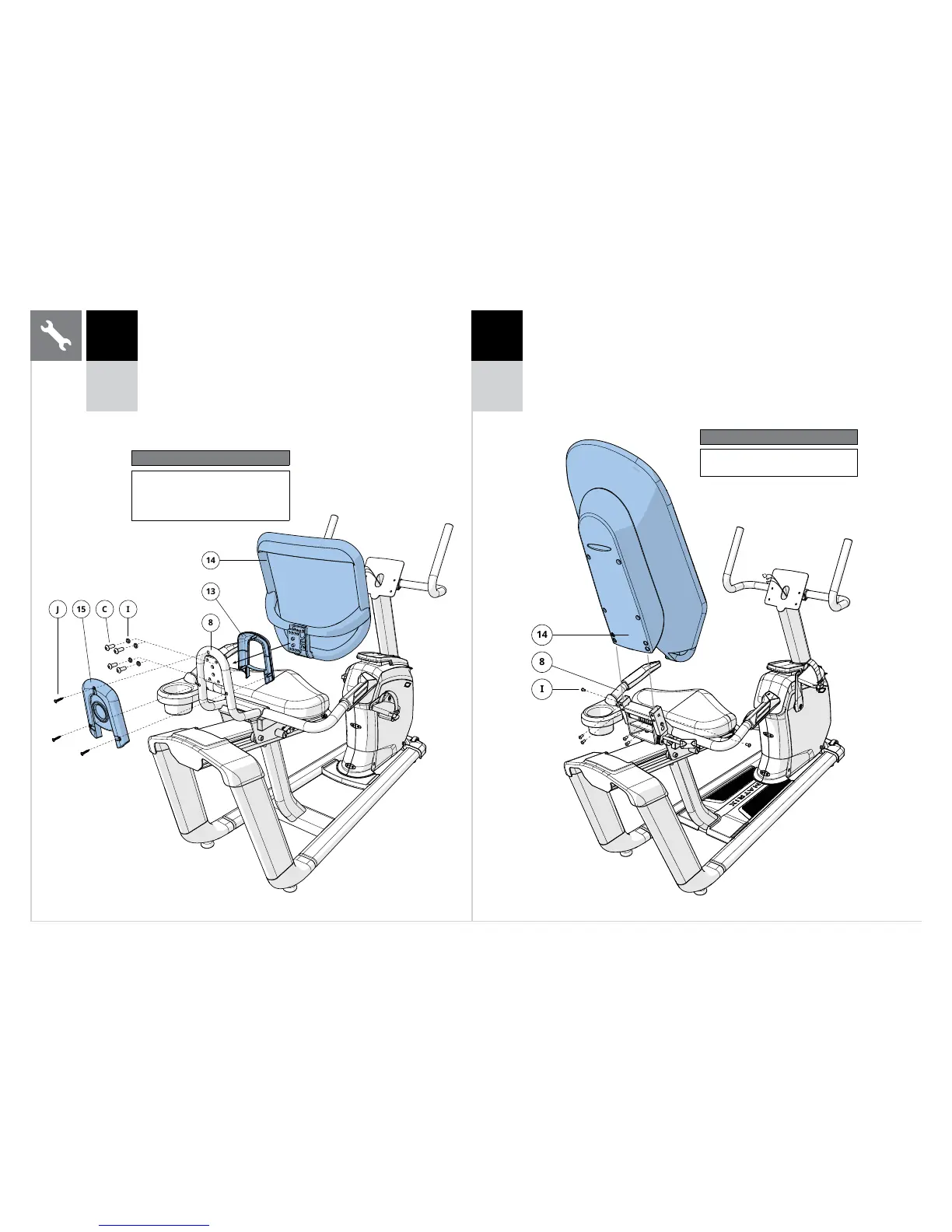

B Placez la PROTECTION INTÉRIEURE (13) sur le DOSSIER DE SIÈGE
EN TISSU (14) et montez le DOSSIER DE SIÈGE EN TISSU (14)
sur le CHÂSSIS DE SIÈGE (8) en utilisant 4 BOULONS (C) et
4 RONDELLES ÉLASTIQUES (I). Réglage de couple : 23,1 Nm/17 lb-ft.
C Fixez la PROTECTION EXTÉRIEURE (15) sur le CHÂSSIS DE SIÈGE (8)
et la PROTECTION INTÉRIEURE (13) en utilisant 3 VIS (J).
5 5
Kit de pièces de xation pour l’étape 5
Description Qté
C Boulon 4
I Rondelle élastique 4
J Vis 3
Kit de pièces de xation pour l’étape 5
Description Qté
I Boulon 6
R30 R50
REMARQUE : cette étape concerne
les modèles R50 uniquement.
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA CINQUIÈME ÉTAPE.
B Attachez le DOSSIER DE SIÈGE EN TISSU (14) au
CHÂSSIS DE SIÈGE (8) en utilisant 6 BOULONS (I).
Réglage de couple : 9,5 Nm/7 lb-ft.
FRANÇAIS
