A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA PREMIÈRE ÉTAPE.

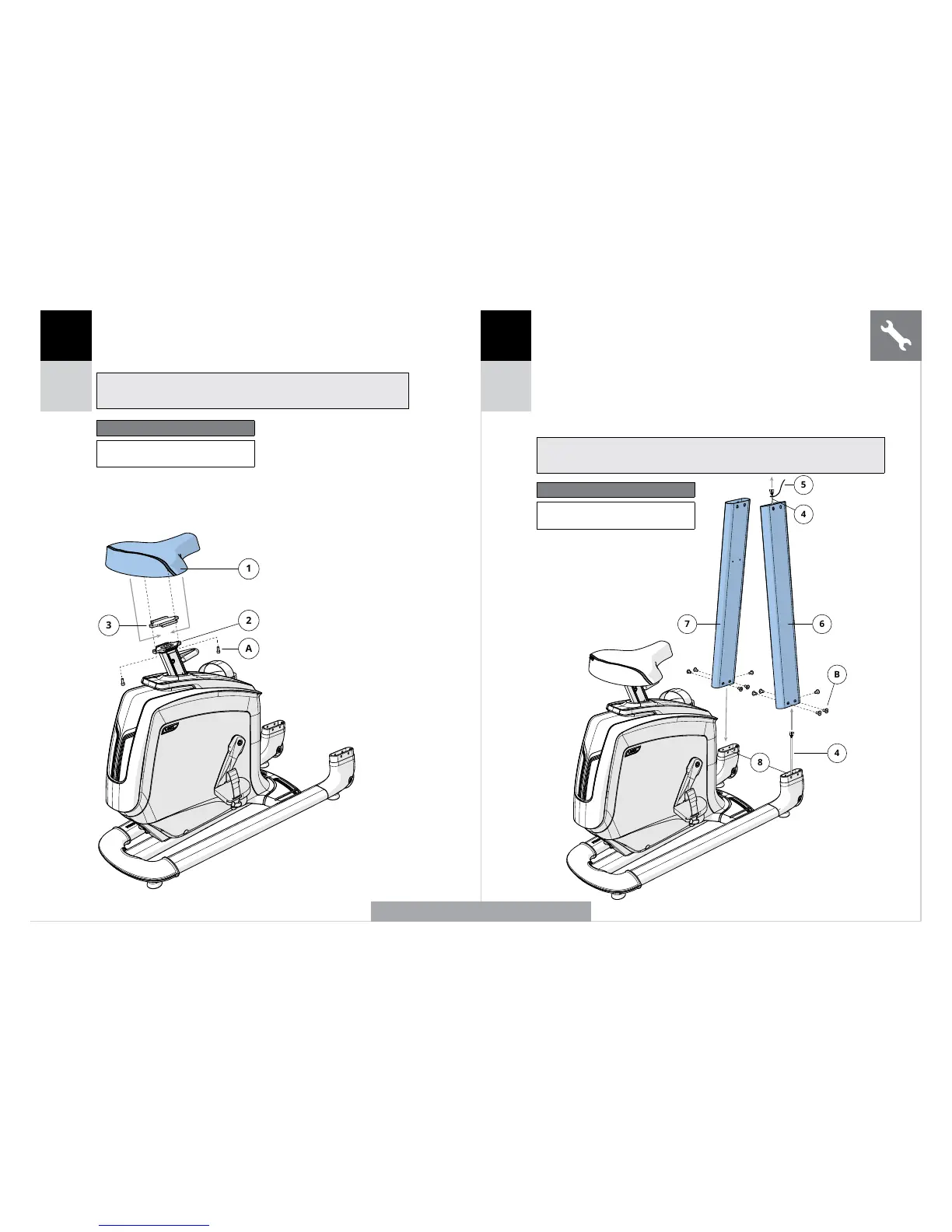

B Fixez la SELLE (1) à la TIGE DE LA SELLE (2) en utilisant le SUPPORT
DE SELLE (3) et 2 BOULONS (A). Réglage de couple : 9,5 Nm/7 lb-ft.
Remarque : serrez fermement les boulons, en alternant, jusqu’à ce
qu’ils soient bien fixés.
1 2
Kit de pièces de xation pour l’étape 1
Description Qté
A Boulon 2
U30
U50
U30
U50
REPRÉSENTATION D’UN MODÈLE U50
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA DEUXIÈME ÉTAPE.
B Sortez délicatement le CÂBLE (4) à travers le SUPPORT DROIT DE LA
CONSOLE (6) à l’aide du CÂBLE CONDUCTEUR (5) situé à l’intérieur
du SUPPORT DE LA CONSOLE (6). Retirez le câble conducteur.
C Fixez le SUPPORT DROIT DE LA CONSOLE (6) au CADRE
DE VÉLO (8) en utilisant 5 BOULONS (B).
D Fixez le SUPPORT GAUCHE DE LA CONSOLE (7) au CADRE DE VÉLO (8) en
utilisant 5 BOULONS (B). Ne serrez pas les boulons avant la fin de l’étape 3.
Remarque : prenez garde de ne pincer aucun câble lors de l’installation du
support de la console.
Kit de pièces de xation pour l’étape 2
Description Qté
B Boulon 10
FRANÇAIS
