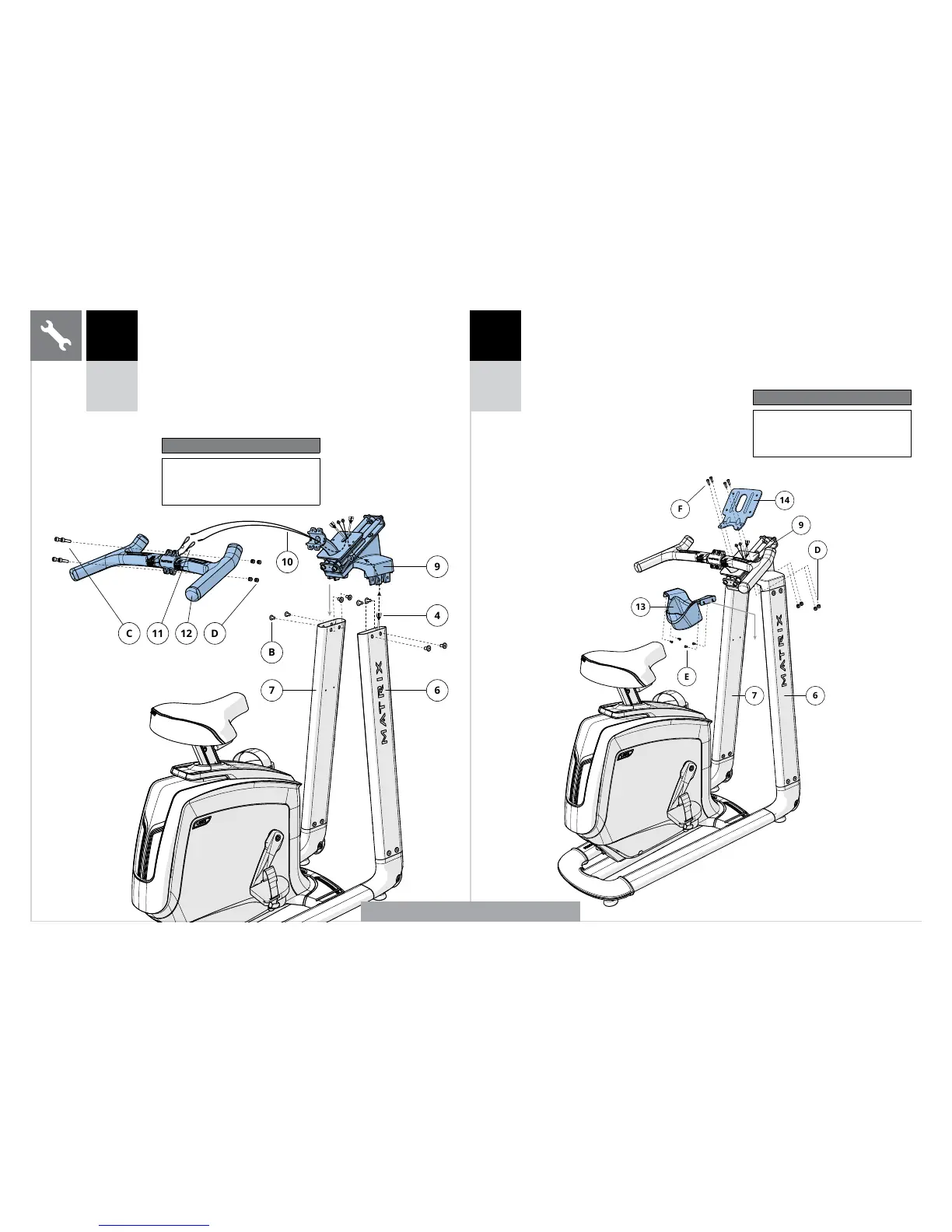

A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA TROISIÈME ÉTAPE.
B Faites passer délicatement le CÂBLE (4) par le SUPPORT DU GUIDON (9)
et rentrez l’excès de câble dans les supports de la console.
C Fixez le GUIDON (9) aux SUPPORTS DE LA CONSOLE (6 ET 7) en
utilisant 8 BOULONS (B). Réglage de couple : 23,1 Nm/17 lb-ft.
D À l’aide du CÂBLES CONDUCTEUR (10), faites délicatement passer les CÂBLES
(11) dans le support du guidon un jeu à la fois. Retirez le câble conducteur et
les liens des cables. Fixez le GUIDON (12) sur son SUPPORT (9) en utilisant
4 BOULONS (C) et 4 ÉCROUS (D). Réglage de couple : 9,5 Nm/7 lb-ft.
3 4
U30
U50
U30
U50
Kit de pièces de xation pour l’étape 3
Description Qté
B
C
D
Boulon
Boulon
Écrou
8
4
4
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA QUATRIÈME ÉTAPE.
B Attachez le PORTE-BOUTEILLE (13) aux SUPPORTS
DE LA CONSOLE (6 ET 7) en utilisant 4 VIS (E).
C Fixez le MONTANT DE LA CONSOLE (14) au GUIDON (9)
en utilisant 4 BOULONS (F) et 4 ÉCROUS (D).
Kit de pièces de xation pour l’étape 4
Description Qté
E
F
D
Vis
Boulon
Écrou
4
4
4
REPRÉSENTATION D’UN MODÈLE U50
FRANÇAIS
