Matrix U30

25
14
4
15
G
15
17
F
5 6
U30
U50

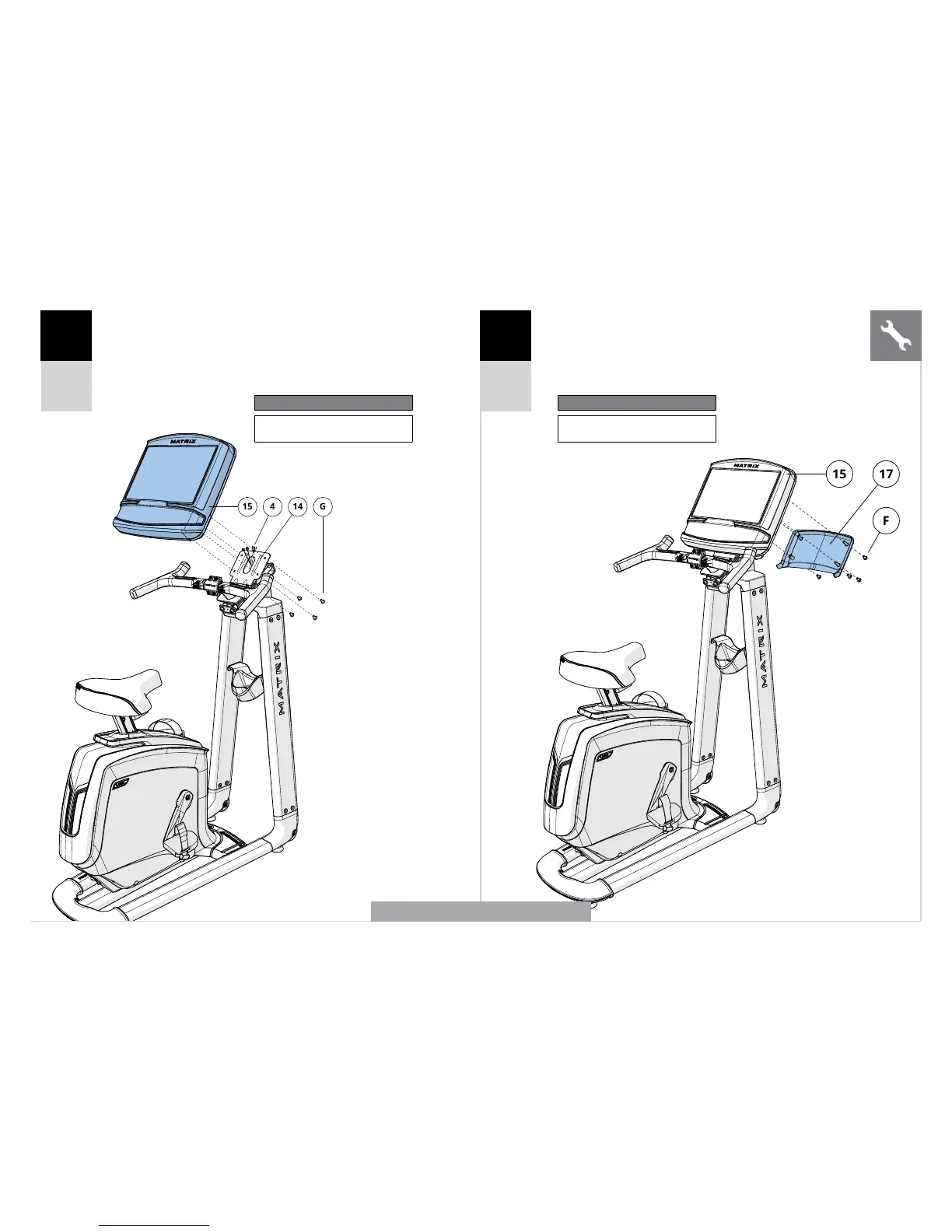

A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA CINQUIÈME ÉTAPE.
B Branchez les CÂBLES (4) sur la CONSOLE (15) et rentrez-les
avec précaution dans le MONTANT DE LA CONSOLE (14).
C Fixez la CONSOLE (15) à son MONTANT (14) en utilisant 4 VIS (G).
U30
U50
A Ouvrez le KIT COMPRENANT LES PIÈCES
DE FIXATION POUR LA SIXIÈME ÉTAPE.
B Attachez la PROTECTION ARRIÈRE
POUR LA CONSOLE (17) à la
CONSOLE (15) en utilisant 4 VIS (F).
Kit de pièces de xation pour l’étape 6
Description Qté
F Vis 4
REPRÉSENTATION D’UN MODÈLE U50
FRANÇAIS
Kit de pièces de xation pour l’étape 5
Description Qté
G Vis 4
