30

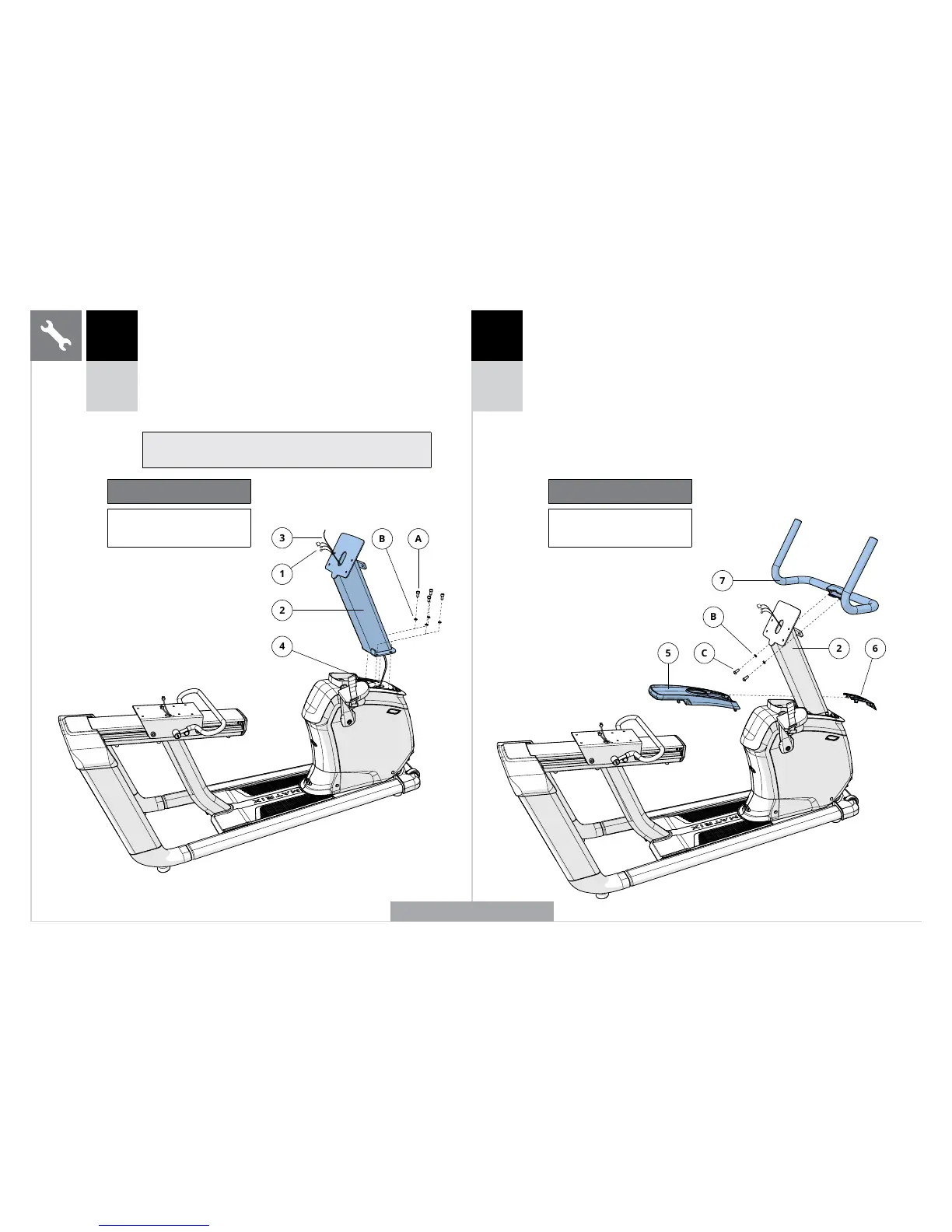

A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Tire con cuidado de los CABLES (1) para pasarlos a través del
MÁSTIL DE LA CONSOLA (2) sirviéndose del CABLE GUÍA (3)
situado en el interior del MÁSTIL DE LA CONSOLA (2).
Deseche el cable guía.
C Acople el MÁSTIL DE LA CONSOLA (2) al BASTIDOR DE
LA ESTRUCTURA PRINCIPAL (4) utilizando 4 PERNOS (A)
y 4 ARANDELAS DE PRESIÓN (B). Ajustes del par de apriete:
23,1 Nm / 17 lb-ft.
Nota: Tenga cuidado de no estrangular ningún cable al instalar
el mástil de la consola.
2
1
3
4
A
B
1 2
Componentes necesarios para
el paso 1
Descripción Cantidad
A Perno 4
B Arandela de presión 4
7
B
C
5
6
2
Componentes necesarios para
el paso 2
Descripción Cantidad
C Perno 2
B Arandela de presión 2
R30
R50
R30
R50
A Abra los COMPONENTES NECESARIOS PARA
EL PASO 2.
B Deslice la CUBIERTA TRASERA DE LA TAPA
SUPERIOR (5) encajándola sobre el MÁSTIL DE
LA CONSOLA (2) y haga que encaje en su sitio.
C Deslice la CUBIERTA DELANTERA DE LA TAPA
SUPERIOR (6) encajándola sobre el MÁSTIL DE
LA CONSOLA (2) y haga que encaje en su sitio.
D Acople las EMPUÑADURAS (7) al MÁSTIL DE
LA CONSOLA (2) utilizando 2 PERNOS (C) y
2 ARANDELAS DE PRESIÓN (B). Ajustes del
par de apriete: 23,1 Nm / 17 lb-ft.
FIGURA DEL MODELO R50
