Matrix U30 - Page 32

32
I
8
14
14
13
8
I
C
15
J

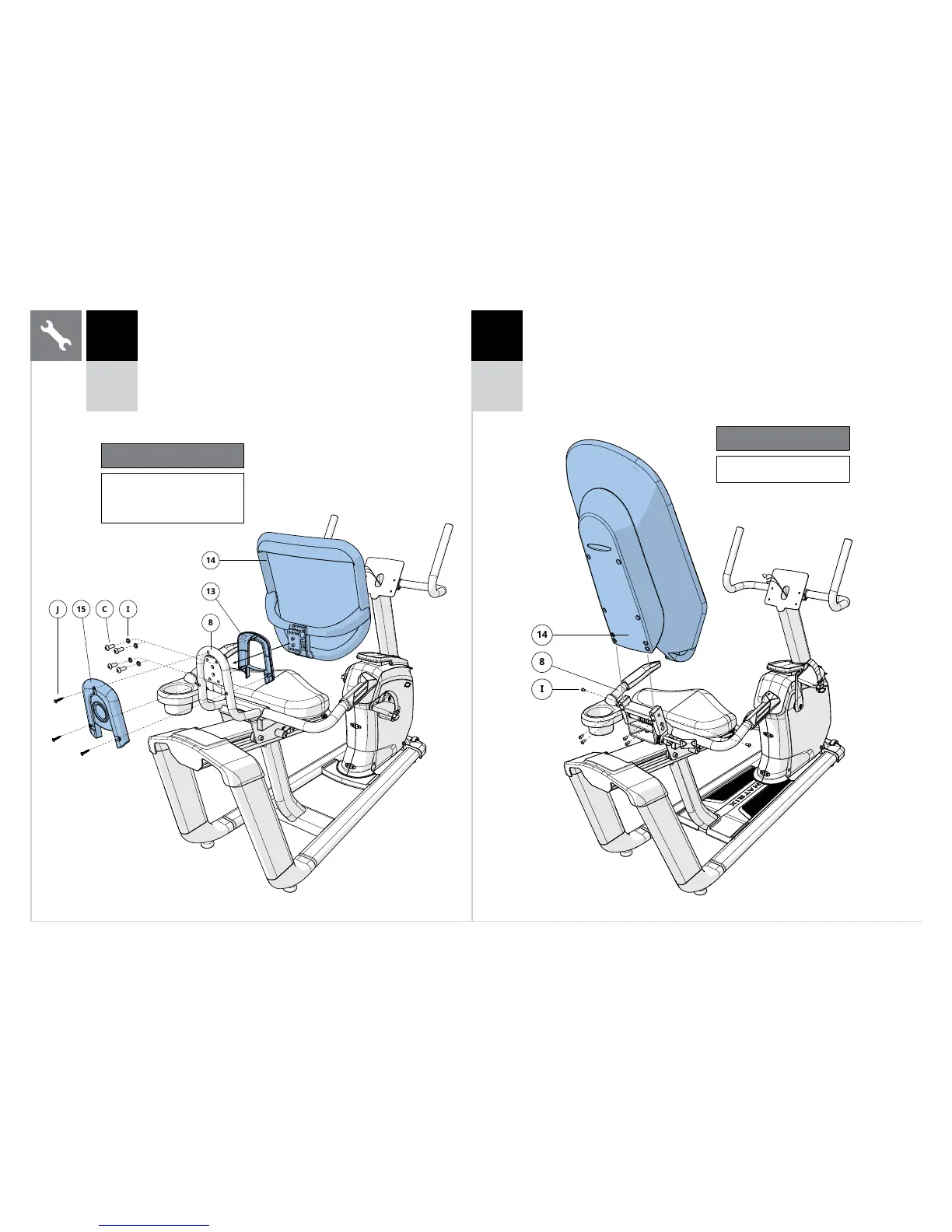

NOTA: Este paso solamente corresponde al modelo R30.
A Abra los COMPONENTES NECESARIOS PARA EL PASO 5.
B Coloque la CUBIERTA INTERIOR (13) sobre el RESPALDO DE MALLA
(14) y monte el RESPALDO DE MALLA (14) en el CONJUNTO DE LA
ESTRUCTURA DEL ASIENTO (8) con 4 PERNOS (C) y 4 ARANDELAS
DE PRESIÓN (I). Ajustes del par de apriete: 23,1 Nm / 17 lb-ft.
C Instale la CUBIERTA EXTERIOR (15) en la ESTRUCTURA DEL ASIENTO
(8) y la CUBIERTA INTERIOR (13) con 3 TORNILLOS (J).
5 5
Componentes necesarios para
el paso 5
Descripción Cantidad
C Perno 4
I Arandela de presión 4
J Tornillo 3
Componentes necesarios para
el paso 5
Descripción Cantidad
I Perno 6
R30 R50
NOTA: Este paso solamente corresponde al modelo R50.
A Abra los COMPONENTES NECESARIOS PARA EL PASO 5.
B Acople el RESPALDO DE MALLA (14) al CONJUNTO DE LA
ESTRUCTURA DEL ASIENTO (8) con 6 PERNOS (I). Ajustes
del par de apriete: 9,5 Nm / 7 lb-ft.
ESPAÑOL
