Matrix U30 Manual

18
2
1
3
4
A
B
1 2
Hardware voor stap 1
Beschrijving Aantal
A Bout 4
B Veerring 4
B
C
2
5
6
7
L
B
C
7
Y
Z
Y
R30
R50
R30
R50
NEDERLANDS

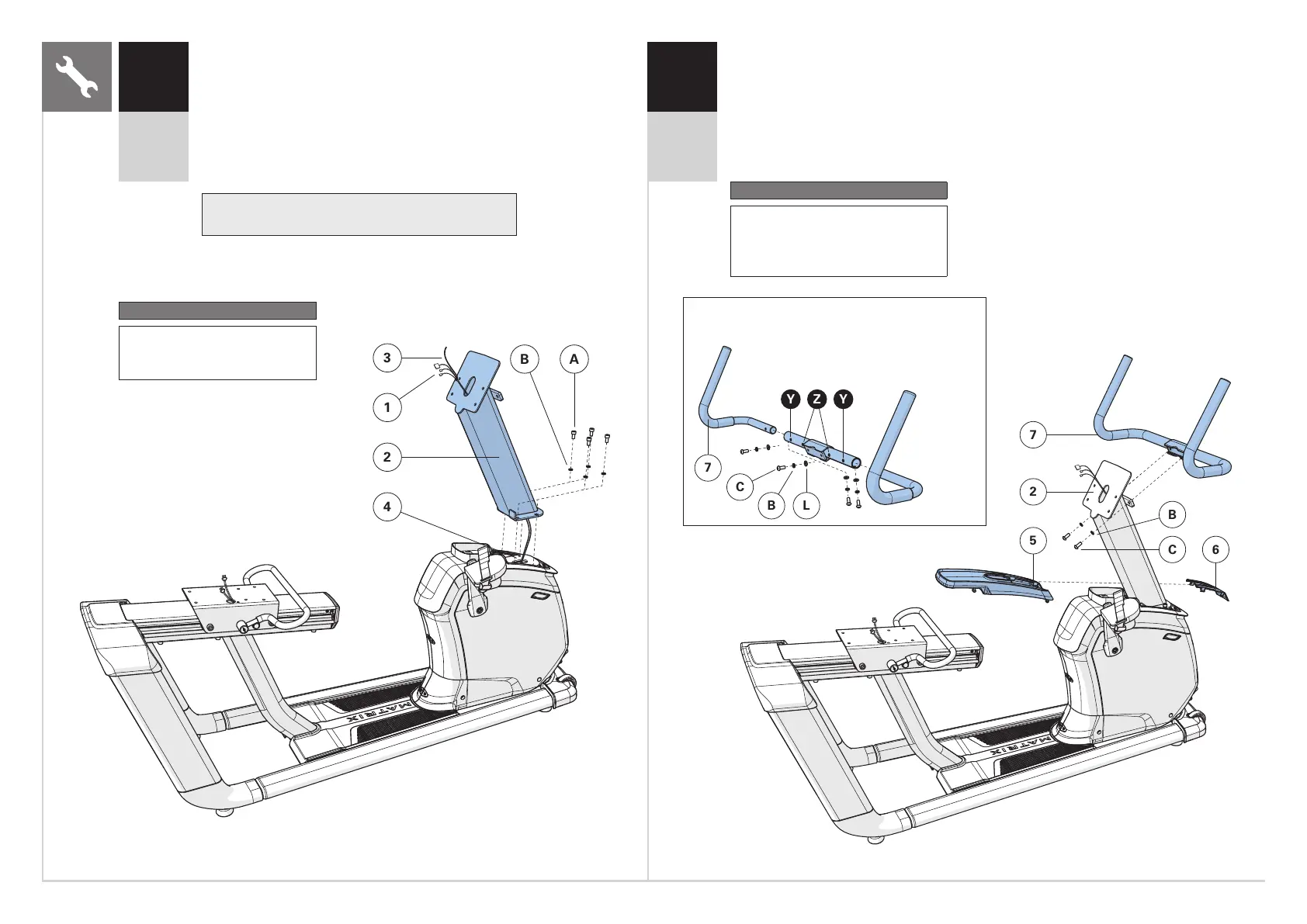

Let op: Zorg dat er geen kabels beklemd raken
alsude consolemast bevestigt.
A Open het MONTAGEMATERIAAL VOOR STAP 1.
B Trek voorzichtig de KABELS (1) door de CONSOLEMAST (2)
metbehulp van de GELEIDEDRAAD (3) die zich in de
CONSOLEMAST (2) bevindt. Gooi de geleidedraad weg.
C Bevestig de CONSOLEMAST (2) aan het HOOFDFRAME (4)
met4 BOUTEN (A) en 4 VEERRINGEN (B). Aanhaalmoment:
23,1 Nm / 17 lb-ft.
A Open het MONTAGEMATERIAAL VOOR STAP 2.
B Schuif de BOVENAFDEKKING ACHTER (5) op de CONSOLEMAST (2) en klik hem vast.
C Schuif de BOVENAFDEKKING VOORZIJDE (6) op de CONSOLEMAST (2) en klik
hemvast.
D Bevestig de HANDGREPEN (7) aan de CONSOLEMAST (2) met 2 BOUTEN (C)
en2VEERRINGEN (B). Aanhaalmoment: 23,1 Nm / 17 lb-ft.
R50
Y Gebruik de buitenste gaten voor
deXUR-console
Z Gebruik de binnenste gaten voor
alleandere consoles
Hardware voor stap 2
Beschrijving R30 R50
C Bout 2 6
B Veerring 2 6
L Platte ring 0 4
