Matrix U30 Manual

19
E
F
9
D
10
11
8
3 4
R30
R50
R30
R50
Hardware voor stap 3
Beschrijving Aantal
D Schroef 2
E Bout 4
F Veerring 4
12
9
H
G
Hardware voor stap 4
Beschrijving Aantal
G Bout 4
H Veerring 4
R50 AFGEBEELD
NEDERLANDS
Let op: Zorg dat er geen kabels beklemd raken als u het zadelframe bevestigt.
A Open het MONTAGEMATERIAAL VOOR STAP 3.

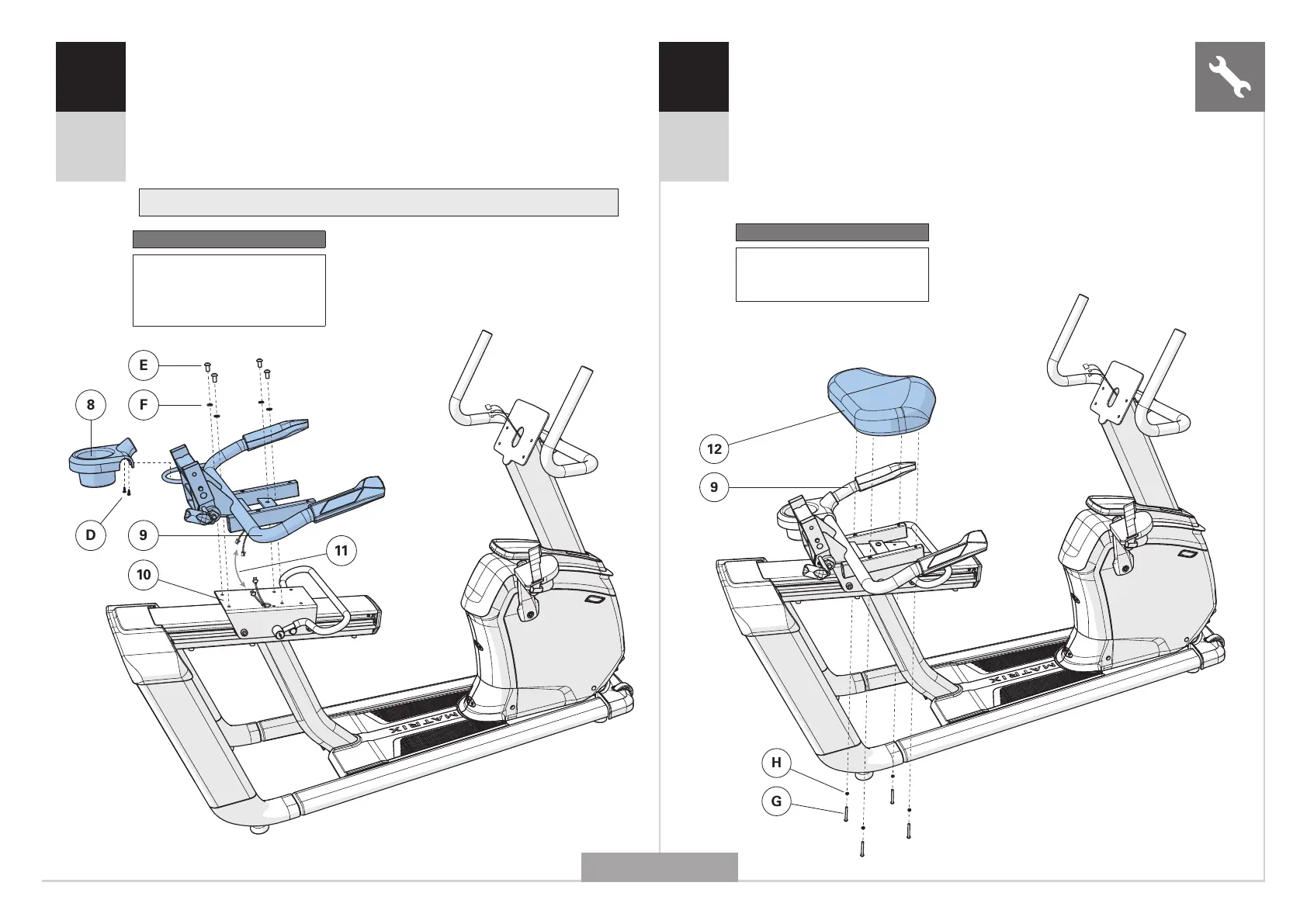

B Bevestig de BIDONHOUDER (8) aan het ZITTINGFRAME (9)
met 2 SCHROEVEN (D).
C Bevestig het ZITTINGFRAME (9) aan de ZADELSCHUIF (10)
met4 BOUTEN (E) en 4 VEERRINGEN (F). Aanhaalmoment:
23,1 Nm / 17 lb-ft.
D Sluit de KABELS (11) aan.
A Open het MONTAGEMATERIAAL VOOR STAP 4.
B Bevestig de ONDERKANT VAN DE ZITTING (12) aan het
ZITTINGFRAME (9) met 4 BOUTEN (G) en 4 VEERRINGEN (H).
Aanhaalmoment: 9,5 Nm / 7 lb-ft.
