Matrix U30 Manual

20
I
9
14
14
13
9
I
C
15
J
5 5
Hardware voor stap 5
Beschrijving Aantal
C Bout 4
I Veerring 4
J Schroef 3
Hardware voor stap 5
Beschrijving Aantal
I Bout 6
R30 R50
NEDERLANDS

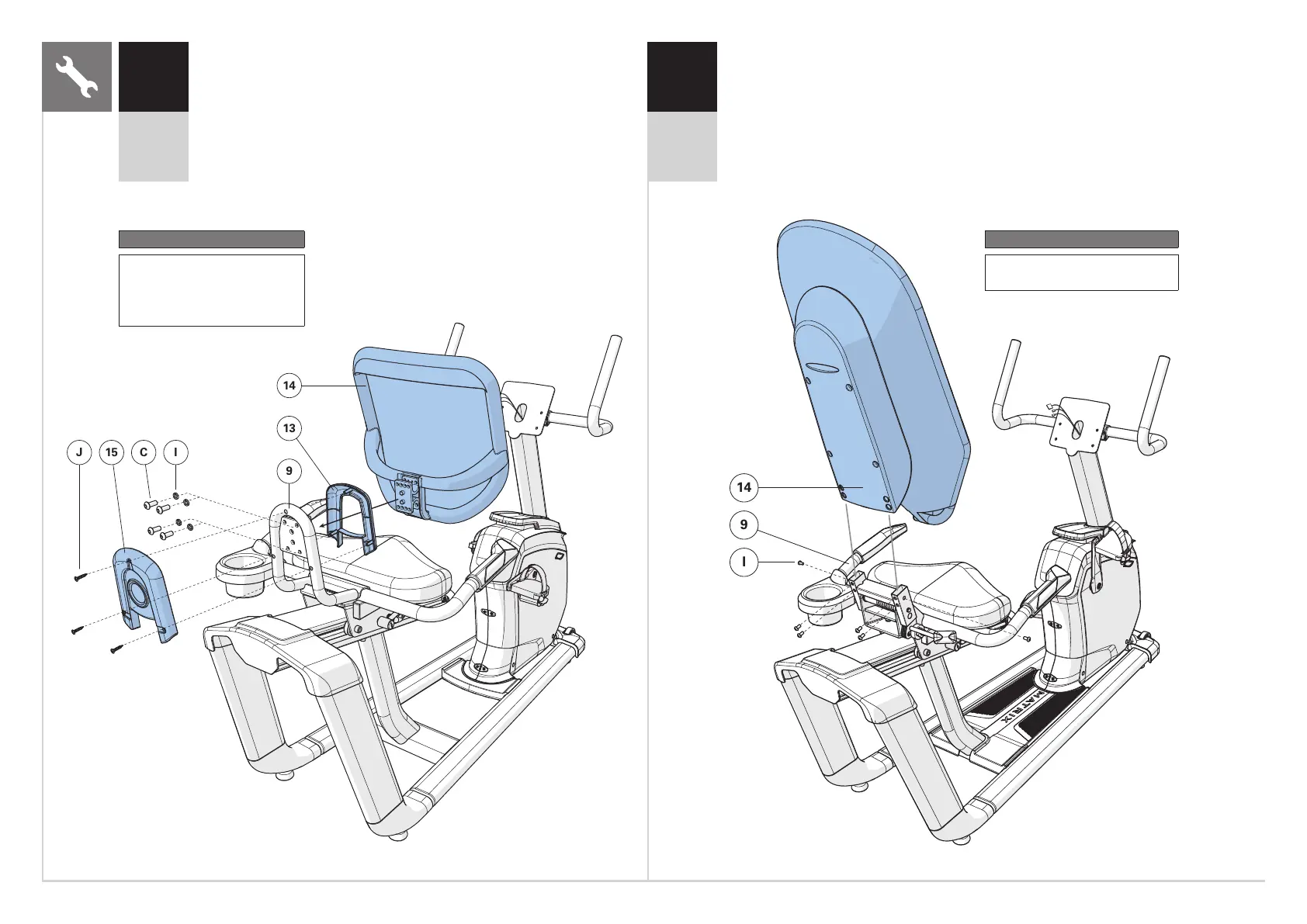

LET OP: Deze stap geldt alleen voor R30-modellen.
A Open het MONTAGEMATERIAAL VOOR STAP 5.
B Plaats de BINNENAFDEKKING (13) op de GAAS-RUGLEUNING (14)
en bevestig de GAAS-RUGLEUNING (14) aan het ZITTINGFRAME(9)
met 4 BOUTEN (C) en 4 VEERRINGEN (I). Aanhaalmoment:
23,1 Nm / 17 lb-ft.
C Bevestig de BUITENAFDEKKING (15) aan het ZADELFRAME (9)
en de BINNENAFDEKKING (13) met 3 SCHROEVEN (J).
LET OP: Deze stap geldt alleen voor R50-modellen.
A Open het MONTAGEMATERIAAL VOOR STAP 5.
B Bevestig de GAAS-RUGLEUNING (14) aan het ZITTINGFRAME (9)
met 6 BOUTEN (I). Aanhaalmoment: 9,5 Nm / 7 lb-ft.
