Matrix U30 Manual

30
2
1
3
4
A
B
1 2
Piezas de tornillería para el paso 1
Descripción Cant.
A Perno 4
B Arandela elástica 4
B
C
2
5
6
7
L
B
C
7
Y
Z
Y
R30
R50
R30
R50
ESPAÑOL
Nota: Tenga cuidado de no aplastar los cables
alacoplar el poste de la consola.

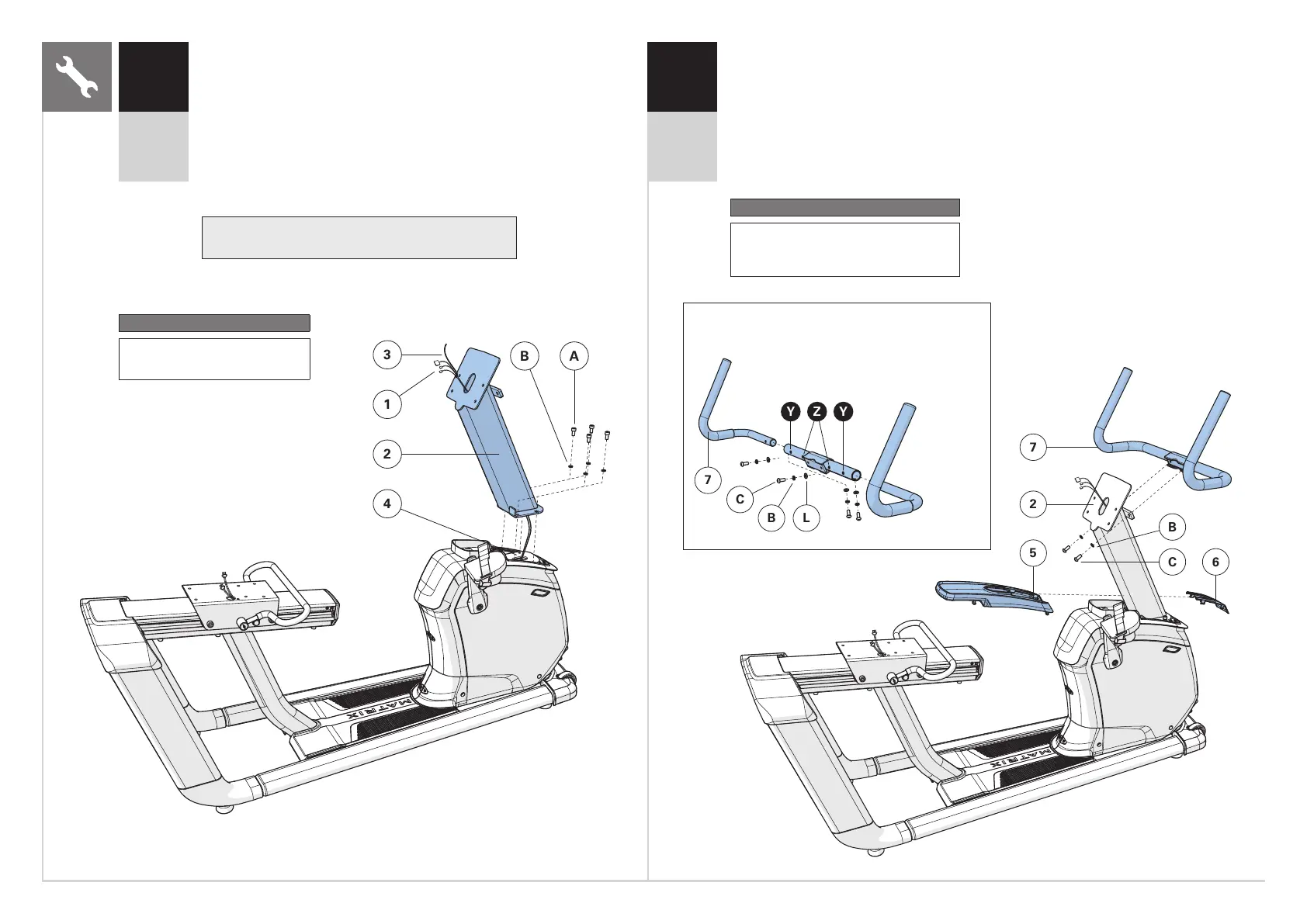

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 1.
B Con cuidado, pase los CABLES (1) a través del POSTE DE
LA CONSOLA (2) con la ayuda del CABLE CONDUCTOR (3)
situado en el interior del POSTE DE LA CONSOLA (2). Luego,
deseche el cable conductor.
C Acople el POSTE DE LA CONSOLA (2) al BASTIDOR
PRINCIPAL(4) mediante 4 PERNOS (A) y 4 ARANDELAS
ELÁSTICAS (B). Ajuste del par: 23,1 Nm/17 lb-ft
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO EL PASO 2.
B Deslice la CUBIERTA TRASERA DE LA TAPA SUPERIOR (5) por el POSTE DE
LA CONSOLA (2) hasta que se coloque en su lugar.
C Deslice la CUBIERTA DELANTERA DE LA TAPA SUPERIOR (6) por el POSTE DE
LACONSOLA (2) hasta que se coloque en su lugar.
D Acople el CONJUNTO DE AGARRADERAS (7) al POSTE DE LA CONSOLA (2)
mediante 2 PERNOS (C) y 2 ARANDELAS ELÁSTICAS (B). Ajuste del par: 23,1 Nm/17 lb-ft
R50
Y Utilice los orificios exteriores en el caso
de la consola XUR
Z Utilice los orificios interiores en el caso
de las demás consolas.
Piezas de tornillería para el paso 2
Descripción R30 R50
C Perno 2 6
B Arandela elástica 2 6
L Arandela plana 0 4
