Matrix U30 Manual

31
E
F
9
D
10
11
8
3 4
R30
R50
R30
R50
Piezas de tornillería para el paso 3
Descripción Cant.
D Tornillo 2
E Perno 4
F Arandela elástica 4
12
9
H
G
Piezas de tornillería para el paso 4
Descripción Cant.
G Perno 4
H Arandela elástica 4
IMAGEN DEL MODELO R50
ESPAÑOL
Nota: Tenga cuidado de no aplastar los cables al acoplar el bastidor
delasiento.

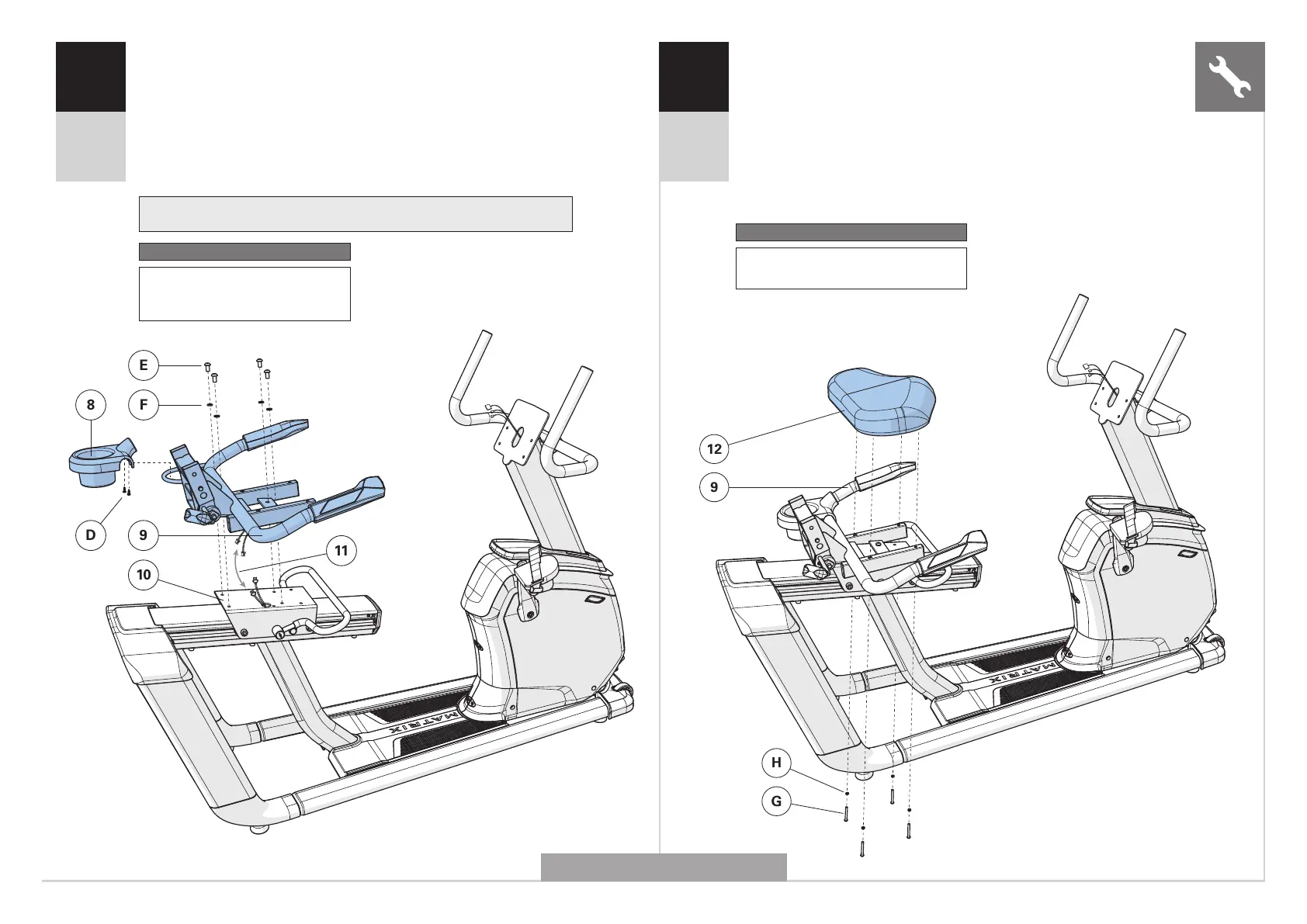

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 3.
B Acople el PORTABOTELLAS (8) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 2 TORNILLOS (D).
C Acople el CONJUNTO DE BASTIDOR DEL ASIENTO (9) a la GUÍA
DEL ASIENTO (10) mediante 4 PERNOS (E) y 4 ARANDELAS
ELÁSTICAS (F). Ajuste del par: 23,1 Nm/17 lb-ft.
D Conecte los CABLES (11).
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 4.
B Acople la BASE DEL ASIENTO (12) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 4 PERNOS (G) y 4 ARANDELAS
ELÁSTICAS (H). Ajuste del par: 9,5 Nm17 lb-ft.
