Matrix U30 Manual

32
I
9
14
14
13
9
I
C
15
J
5 5
Piezas de tornillería para el paso 5
Descripción Cant.
C Perno 4
I Arandela elástica 4
J Tornillo 3
Piezas de tornillería para el paso 5
Descripción Cant.
I Perno 6
R30 R50
ESPAÑOL

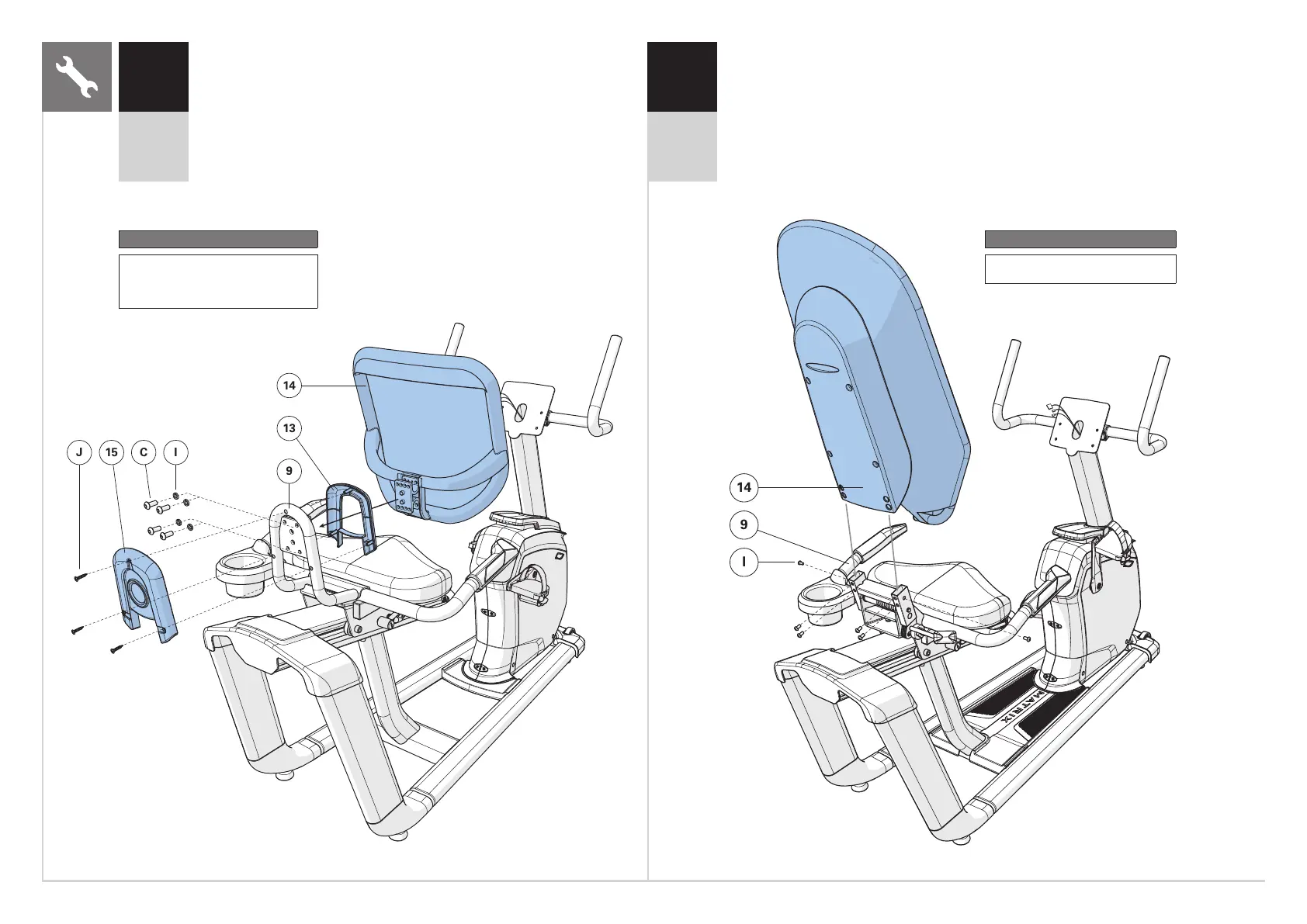

NOTA: Este paso solo se aplica a los modelos R30.
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 5.
B Coloque la CUBIERTA INTERIOR (13) en el RESPALDO DE
MALLA (14) y acople el RESPALDO DE MALLA (14) al CONJUNTO
DE BASTIDOR DEL ASIENTO (9) mediante 4 PERNOS (C)
y 4 ARANDELAS ELÁSTICAS (I). Ajuste del par: 23,1 Nm/17
lb-ft
C Fije la CUBIERTA EXTERIOR (15) al BASTIDOR DEL ASIENTO (9)
y A LA CUBIERTA INTERIOR (13) mediante 3 TORNILLOS (J).
NOTA: Este paso solo se aplica a los modelos R50.
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
ACABO EL PASO 5.
B Acople el RESPALDO DE MALLA (14) al CONJUNTO DE BASTIDOR
DEL ASIENTO (9) mediante 6 PERNOS (I). Ajuste del par:
9,5 Nm/7 lb-ft

Matrix U30 Specifications

General

Brand	Matrix
Model	U30
Category	Exercise Bike
Language	English
