Componenti per il passaggio 1
Descrizione Qtà
A Bullone 4
B Rondella elastica 4
B
C
2
5
6
7
L
B
C
7
Y
Z
Y
R30
R50
R30
R50
ITALIANO
Nota: fare attenzione a non schiacciare i fili
collegando l’albero della console.

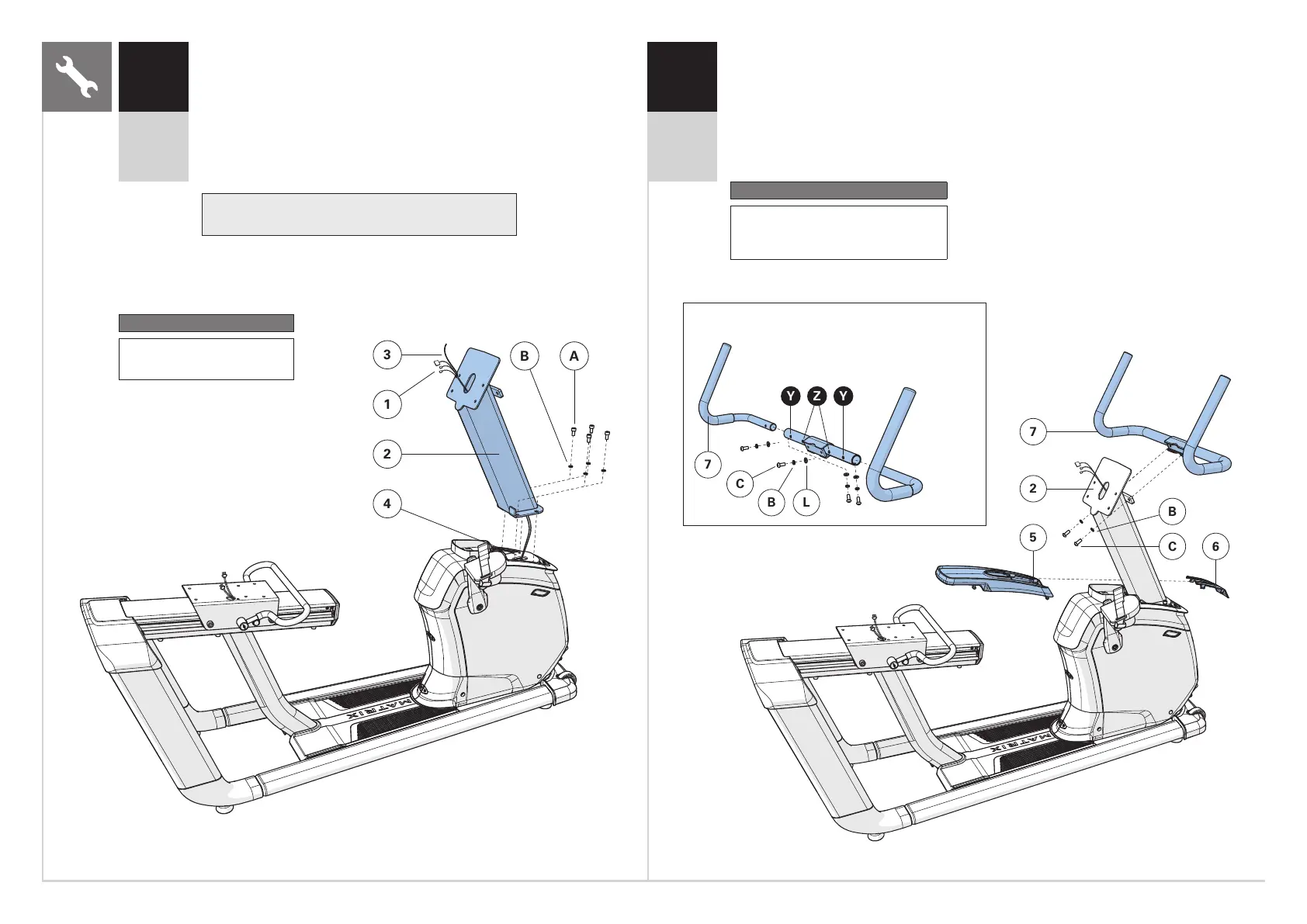

A Aprire I COMPONENTI PER IL PASSAGGIO 1.
B Tirare con attenzione i CAVI (1) attraverso l’ASTA DELLA
CONSOLE (2) utilizzando il FILO CONDUTTORE (3) situato
all'interno dell’ASTA DELLA CONSOLE (2). Scartare il filo
conduttore.
C Fissare l’ASTA DELLA CONSOLE (2) al TELAIO PRINCIPALE
(4) usando 4 BULLONI (A) e 4 RONDELLE ELASTICHE (B).
Impostazioni coppia: 23,1 Nm / 17 lb-ft.
A Aprire I COMPONENTI PER IL PASSAGGIO 2.
B Far scorrere LA COPERTURA POSTERIORE DEL COPERCHIO SUPERIORE (5)
sull’ASTA DELLA CONSOLE (2) e farla scattare in posizione.
C Far scorrere LA COPERTURA ANTERIORE DEL COPERCHIO SUPERIORE (6)
sull’ASTADELLA CONSOLE (2) e farla scattare in posizione.
D Fissare I MANUBRI (7) all’ASTA DELLA CONSOLE (2) utilizzando 2 BULLONI (C)
e 2 RONDELLE ELASTICHE (B). Impostazioni coppia: 23,1 Nm / 17 lb-ft.
R50
Y Utilizzare i fori esterni per la console XUR
Z Utilizzare i fori interni per tutte le altre
console
Componenti per il passaggio 2
Descrizione R30 R50
C Bullone 2 6
B Rondella elastica 2 6
L Rondella piatta 0 4
