Componenti per il passaggio 3
Descrizione Qtà
D Vite 2
E Bullone 4
F Rondella elastica 4
12
9
H
G
Componenti per il passaggio 4
Descrizione Qtà
G Bullone 4
H Rondella elastica 4
R50 MOSTRATO
ITALIANO
Nota: fare attenzione a non schiacciare i fili collegando il telaio
delsedile.

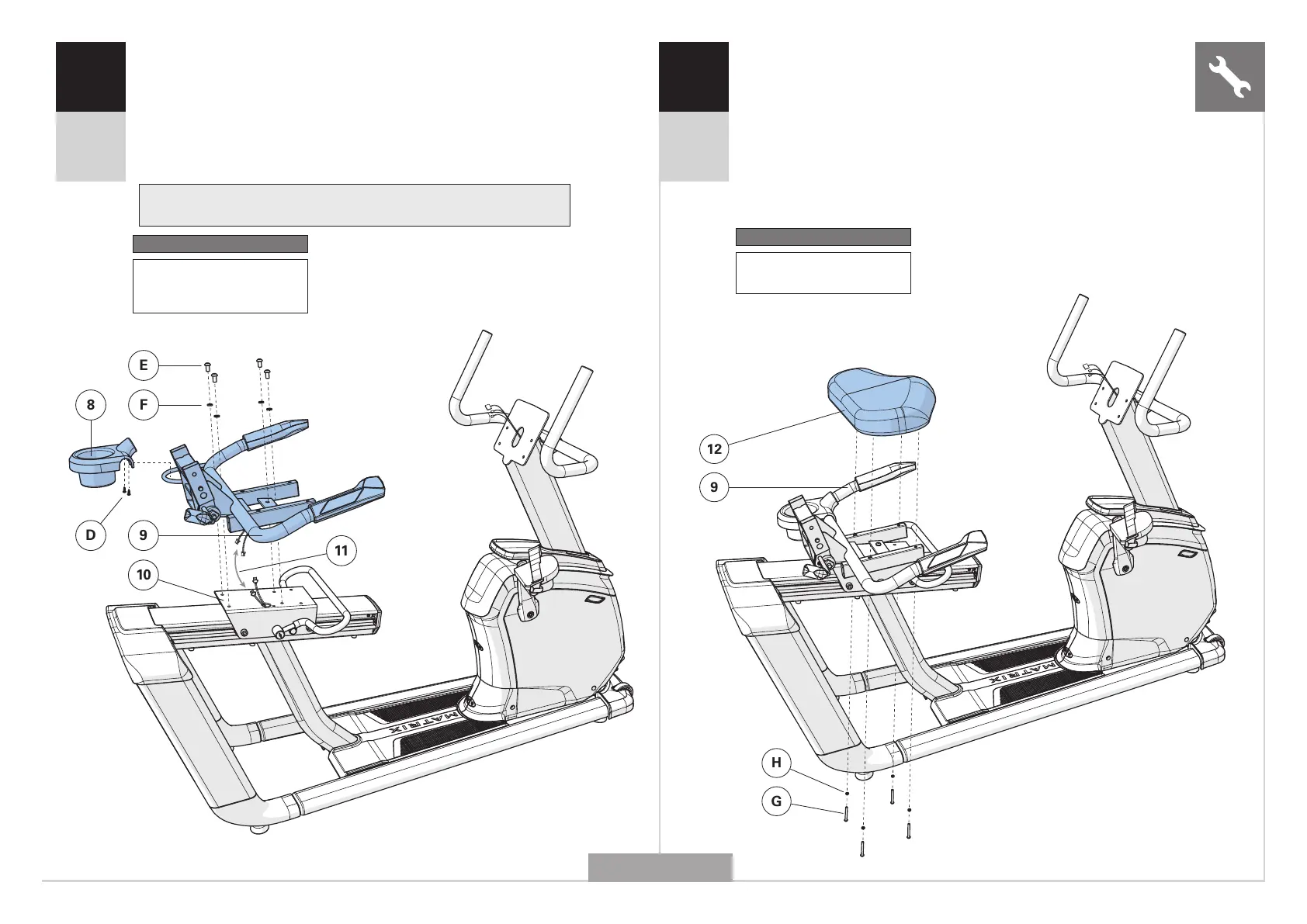

A Aprire i COMPONENTI PER IL PASSAGGIO 3.
B Fissare IL PORTABOTTIGLIA (8) all’ASSEMBLAGGIO TELAIO
SEDILE (9) usando 2 VITI (D).
C Fissare l’ASSEMBLAGGIO TELAIO SEDILE (9) al CURSORE
DELSEDILE (10) usando 4 VITI (E) e 4 RONDELLE ELASTICHE (F).
Impostazioni coppia: 23,1 Nm / 17 lb-ft.
D Collegare I CAVI (11).
A Aprire i COMPONENTI PER IL PASSAGGIO 4.
B Fissare la BASE DEL SEDILE (12) all’ASSEMBLAGGIO
TELAIO SEDILE (9) utilizzando 4 BULLONI (G) e 4 RONDELLE
ELASTICHE (H). Impostazioni coppia: 9,5 Nm / 7 lb-ft.
