47
7
8
4
B
4
5
6
1
2
A
3
1 2
Componenti per il passaggio 1
Descrizione Qtà
A Bullone 2
U30
U50
U30
U50
Componenti per il passaggio 2
Descrizione Qtà
B Bullone 10
ITALIANO

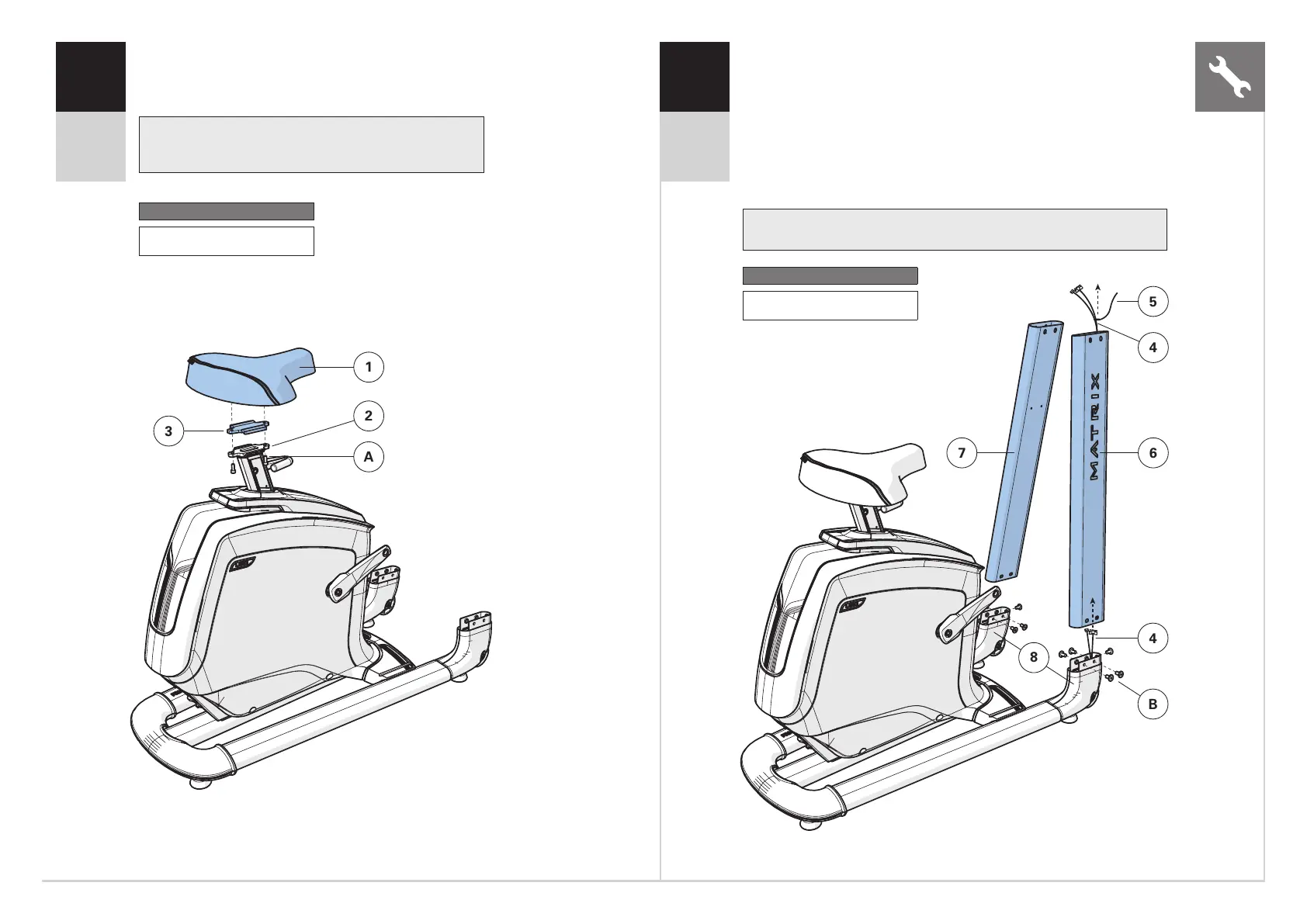

A Aprire I COMPONENTI PER IL PASSAGGIO 1.
B Fissare il SEDILE (1) alla SEDUTA (2) usando il SUPPORTO SEDILE (3)
e i 2 BULLONI (A). Impostazioni coppia: 9,5 Nm / 7 lb-ft.
A Aprire I COMPONENTI PER IL PASSAGGIO 2.
B Tirare con attenzione i CAVI (4) attraverso l’ASTA DESTRA DELLA
CONSOLE (6) utilizzando il FILO CONDUTTORE (5) situato all'interno
dell’ASTA DELLA CONSOLE (6). Scartare il filo conduttore.
C Fissare l’ASTA DESTRA DELLA CONSOLE (6) al TELAIO
DELLA CYCLETTE (8) con 5 BULLONI (B).
D Fissare l’ASTA SINISTRA DELLA CONSOLE (7) al TELAIO DELLA
CYCLETTE (8) con 5 BULLONI (B). Lasciare i bulloni allentati fino
a dopo il passaggio 3.
Nota: Serrare i bulloni in modo uniforme alternando
la parte anteriore e posteriore fino a quando non sono
completamente serrati.
Nota: fare attenzione a non schiacciare i fili collegando l’albero
dellaconsole.
