Matrix U50 - Page 48

48
9
B
7
C
4
10
6
3
U30
U50
13
9
12
11
13
E
14
F
11
D
4
U30
U50
ITALIANO

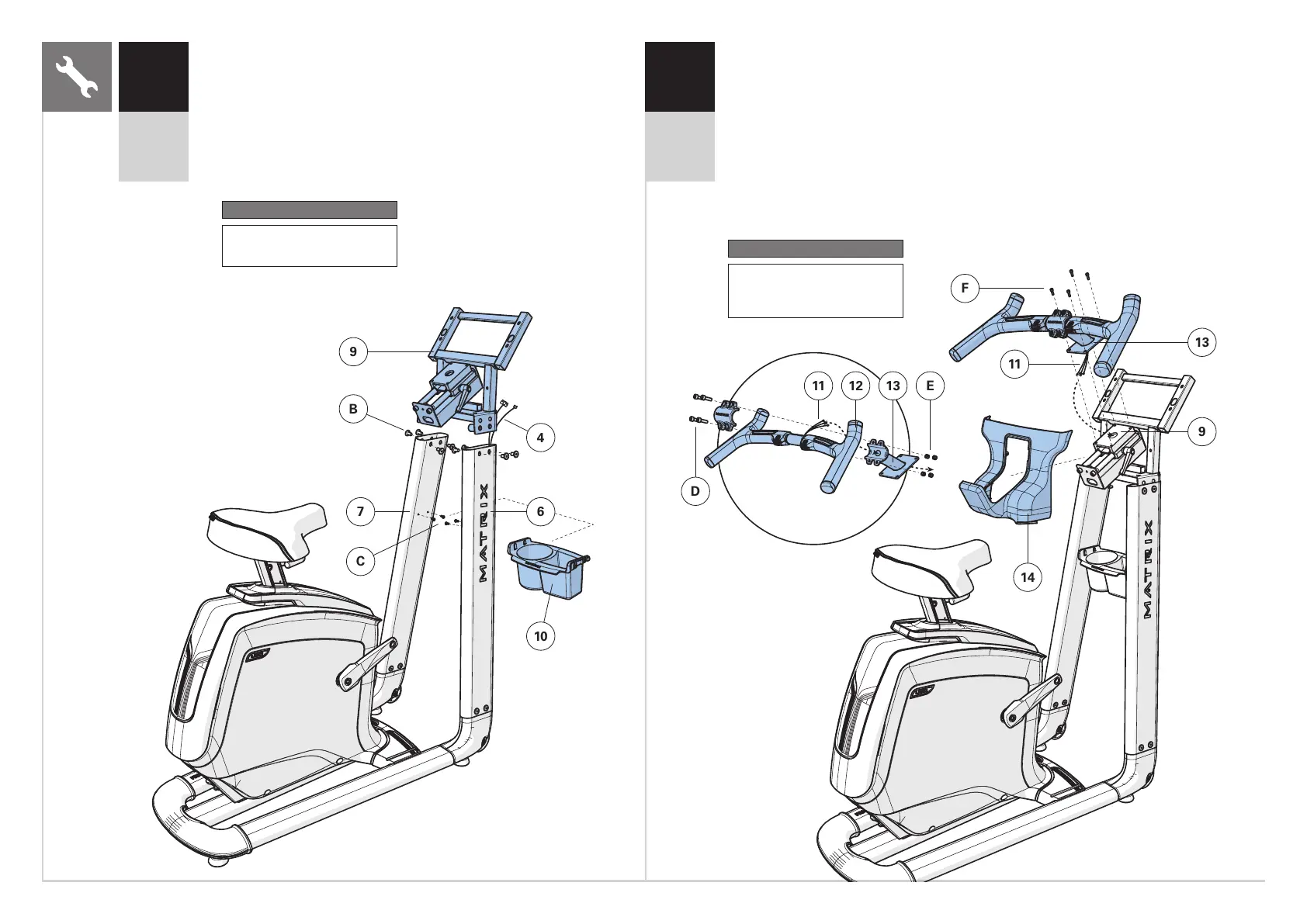

A Aprire i COMPONENTI PER IL PASSAGGIO 3.
B Alimentare con cautela i CAVI (4) sotto il PONTE DELLA
CONSOLE (9).
C Fissare il PONTE DELLA CONSOLE (9) alle ASTE DELLA
CONSOLE (6 E 7) con 8 BULLONI (B). Impostazioni coppia:
23,1 Nm / 17 lb-ft.
D Fissare IL PORTABOTTIGLIA (10) alle ASTE DELLA CONSOLE (6 E 7)
usando 4 VITI (C).
A Aprire i COMPONENTI PER IL PASSAGGIO 4.
B Far passare con cautela i CAVI (11) attraverso il SUPPORTO DEL
MANUBRIO (13).
C Fissare il MANUBRIO (12) al SUPPORTO DEL MANUBRIO (13) usando
4 BULLONI (D) e 4 DADI (E).
D Mettere IN POSIZIONE il coperchio del ponte della console (14).
E Alimentare con cautela i CAVI (11) attraverso il PONTE DELLA CONSOLE (9).
F Fissare la SUPPORTO MANUBRIO (13) al PONTE DELLA CONSOLE (9)
usando 4 BULLONI (F).
Componenti per il passaggio 3
Descrizione Qtà
B Bullone 8
C Vite 4
Componenti per il passaggio 4
Descrizione Qtà
D Bullone (20 mm) 4
E Dado 4
F Bullone (12 mm) 4
